11 Interface RS232C
11.1 Généralités
Pour la connexion d’un appareil périphérique (imprimante, ordinateur) la balance est
équipée en série d’une interface RS232C.
Les conditions suivantes doivent être réunies pour la communication entre la balance
et les appareils périphériques:
• Relier la balance par un câble approprié à l’interface de l’appareil
périphérique. Seul un câble d’interface KERN correspondant vous assure une
exploitation sans panne.
• Les paramètres de communication (vitesse de transmission en bauds, bits et
parité) doivent coïncider entre la balance et l’appareil périphérique.

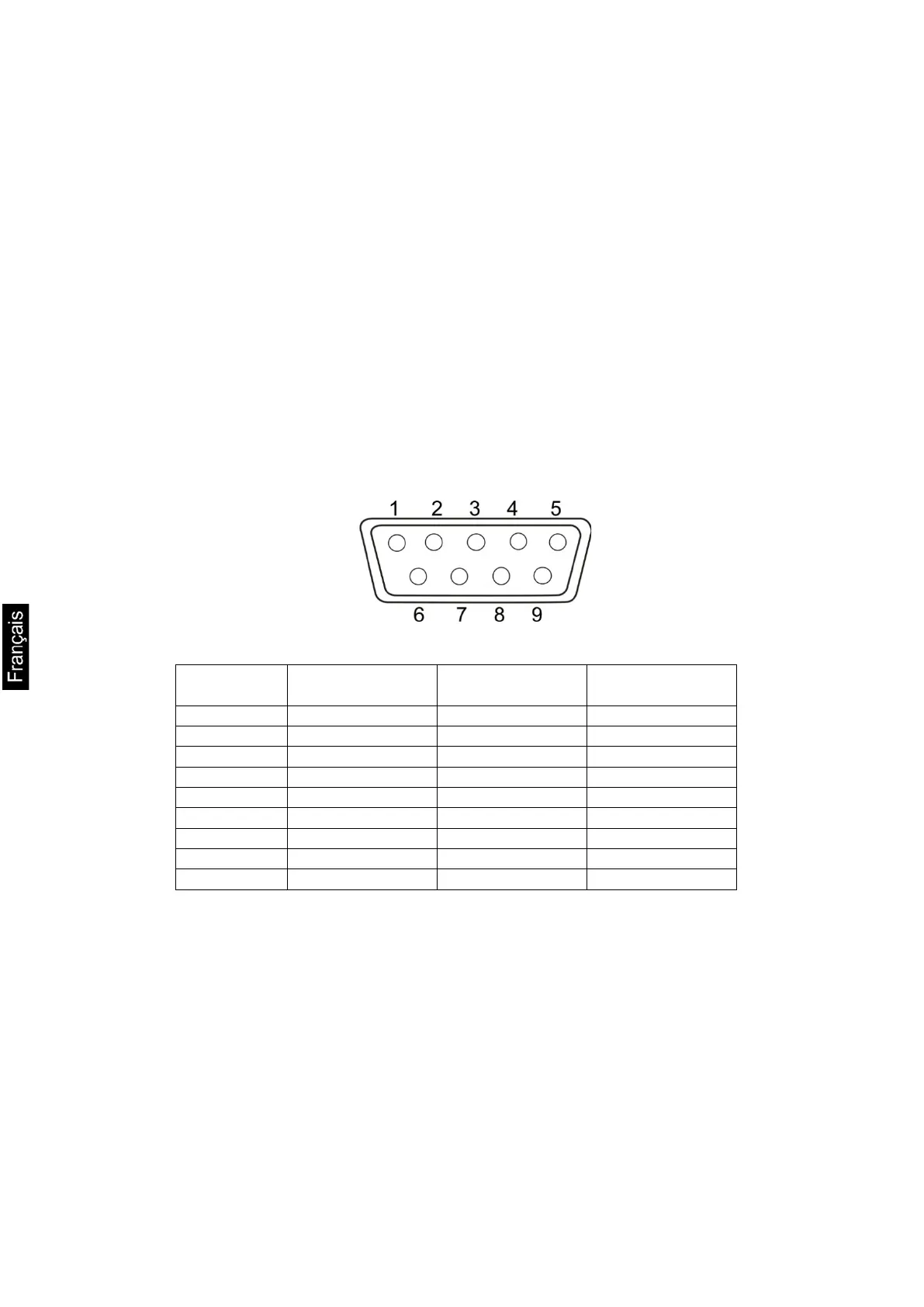

Allocation des broches de la fiche sortie de balance (Sub-D, 9 pôles):
N° broche Signal Input/Output Fonction
1
-
2
RXD
saisie
Receive data
3
TXD
Output
Transmit data
4
DTR
Output
HIGH
5
GND
-
Signal ground
6
-
-
7
-
-
8
-
-
9
-
-
