KERN PNJ Series User Manual

PNJ_PNS-BA-d-1612 62
11 RS232C-Schnittstelle
11.1 Allgemeines
Für den Anschluss eines Peripheriegeräts (Drucker, Computer) ist die Waage
serienmäßig mit einer RS232C-Schnittstelle ausgestattet.
Für die Kommunikation zwischen Waage und Peripheriegeräte müssen folgende
Bedingungen erfüllt sein:
• Waage mit einem geeigneten Kabel mit der Schnittstelle des
Peripheriegerätes verbinden. Der fehlerfreie Betrieb ist nur mit dem
entsprechenden KERN- Schnittstellenkabel sichergestellt.
• Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und
Peripheriegerät müssen übereinstimmen.

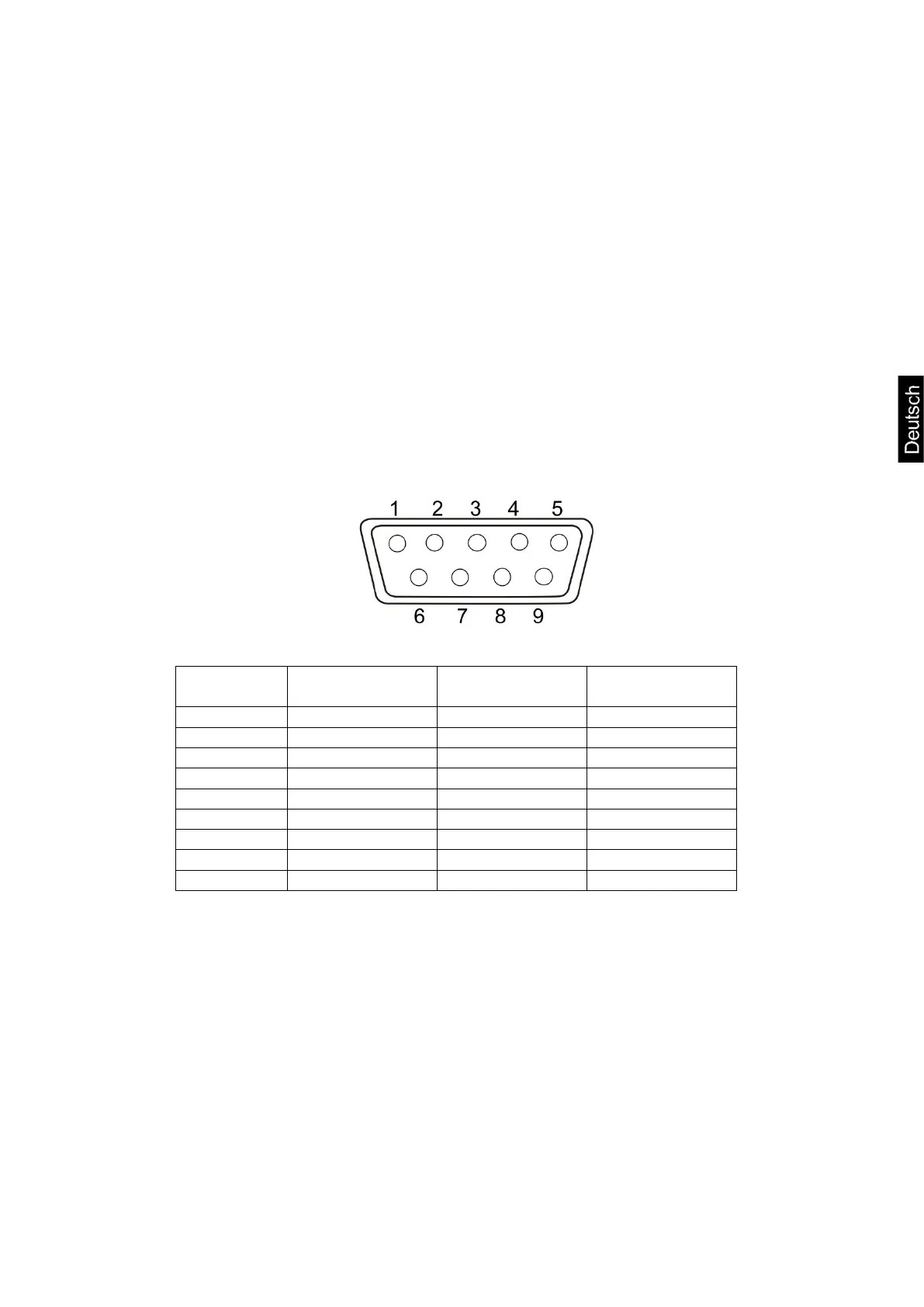

Pinbelegung des Waagenausgangssteckers (Sub-D, 9-polig):
Pin Nr. Signal Input/Output Funktion
1
-
2
RXD
Input
Receive data
3
TXD
Output
Transmit data
4
DTR
Output
HIGH
5
GND
-
Signal ground
6
-
-
7
-
-
8
-
-
9
-
-
