52

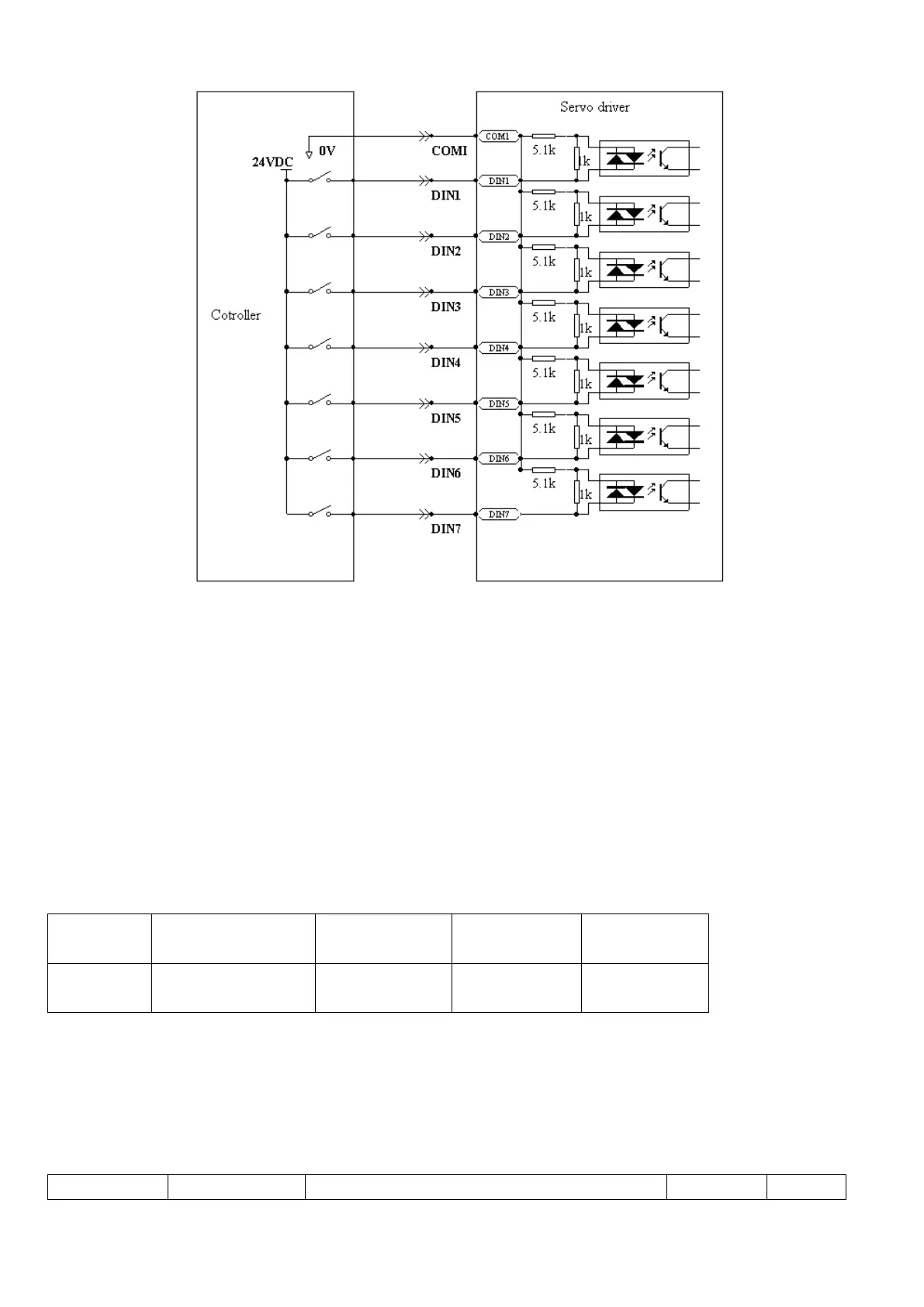

Fig. 6-3 PNP wiring diagram (to the controller that supports high level output)
6.2 Digital Output Signals
6.2.1 Polarity Control on Digital Output Signals
Table 6-14 Variables for setting simplified IO polarity
Numeric
Display
Variable Name
Meaning
Default
Value
Range
d3.08
Dio_Polarity
Sets IO polarity
0
N/A
Dio_Polarity (simplified IO polarity settings) is used to set the polarity of valid digital output signals. The
number “1” indicates normally open, and “0” indicates normally close.Default is 1.
6.2.2 Simulation of Digital Output Signals
Table 6-15 IO simulation variables
Numeric
Variable Name
Meaning
Default
Range
