Klein Tools MM600 User Manual

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A
35

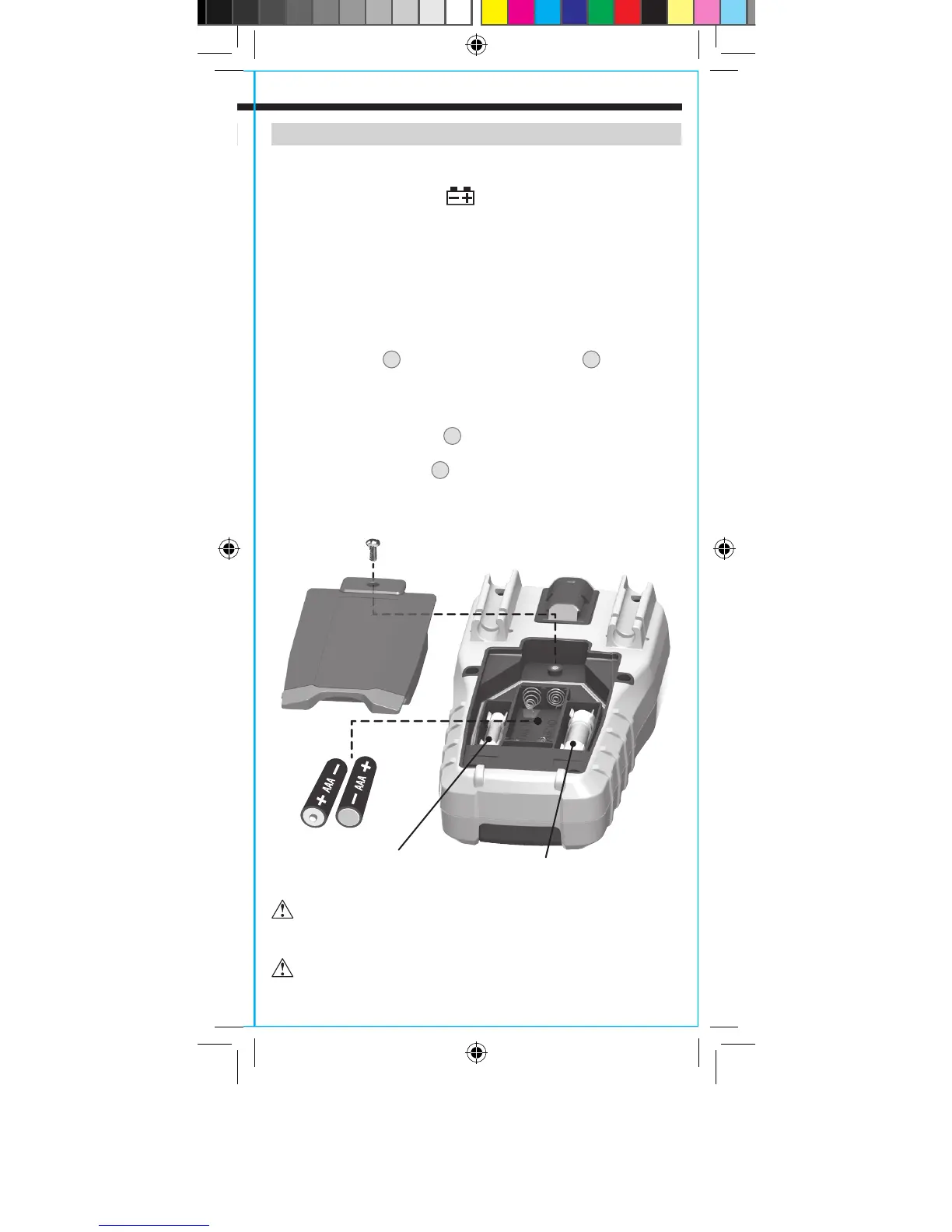

MANTENIMIENTO
REEMPLAZO DE LAS BATERÍAS
Cuando aparece el indicador en la pantalla LCD, se deben
reemplazar las baterías.
1. Retire el tornillo de la tapa del compartimento de baterías/fusibles.
2. Reemplace las 2 baterías AAA (observe la polaridad correcta).
3. Vuelva a colocar la tapa del compartimento de baterías/fusibles
yapriete el tornillo firmemente.
REEMPLAZO DE LOS FUSIBLES
Un fusible puede quemarse si se suministran más de 500mA al
conector
μA/mA o
6
más de 10A al conector 10A
3
. Para acceder
a los fusibles realice lo siguiente:
1. Retire el tornillo de la tapa del compartimento de baterías/fusibles.
2. Reemplace los fusibles quemados por:
Para el conector A/mA
6
: un fusible rápido de 500mA/1000V
(cat. Klein n.º69035)
Para el conector 10A
3
: un fusible rápido de 10A/1000V
(cat. Klein n.º69034)
3. Vuelva a colocar la tapa del compartimento de baterías/fusibles
yapriete el tornillo firmemente.
Para evitar riesgo de choque eléctrico, desconecte los
cables de toda fuente de voltaje antes de retirar la tapa
delcompartimento de baterías/fusibles.
Para evitar riesgo de choque eléctrico, no haga funcionar
el multímetro sin colocar la tapa del compartimento de
baterías/fusibles.
INSTRUCCIONES DE OPERACIÓN
TEMPERATURA
1. Inserte el termopar tipo K con adaptador en los conectores VΩ
5
y COM
4
(observe las marcas de polaridad en el termopar y en el
multímetro), y gire la perilla selectora de función
2
a la posición
de temperatura .
NOTA: La escala de temperatura predeterminada del multímetro en este
modo es Fahrenheit. Para ingresar a la escala en grados Celsius, presione
el botón "SEL"
11
una vez. Asegúrese de que aparezca en pantalla el icono
correspondiente ( °F o °C ). La escala de temperatura predeterminada se
puede cambiar encendiendo el multímetro y manteniendo presionado el
botón "HOLD"
11
.
2. Para medir la temperatura, haga que la punta del termopar y el objeto
que se medirá entren en contacto. Cuando la temperatura de la punta
del termopar y la del objeto se hayan equilibrado, se estabilizará la
lectura en la pantalla. El multímetro seleccionará automáticamente
unrango para mostrar la medición en el rango más adecuado.
Retire el termopar antes de con gurar el multímetro en
otrasfunciones de medición.
El termopar que viene con el paquete original es apto solo
para temperaturas inferiores a 356°F/180°C. Para medir
temperaturas más elevadas, se debe utilizar un termopar
tipo K con el rango de medición adecuado.
GRÁFICO DE BARRAS
El gráfico de barras es una representación analógica de la medición.
Responde a la medición aproximadamente 3 a 5 veces más rápido que
los dígitos de la pantalla digital y, en determinadas circunstancias, puede
ofrecer al usuario una visión más clara de los cambios rápidos que
ocurren en la propiedad que se está midiendo. En cualquier intervalo
dado, los valores del gráfico de barras aumentan desde cero en el lado
izquierdo hasta el valor máximo en el lado derecho de la pantalla.
Fusible rápido de 500mA/1000V
(cat. Klein n.º69035)
Fusible rápido de 10A/1000V
(cat. Klein n.º69034)
MM700-1390112ART.indd 35 9/21/2015 2:45:13 PM

Klein Tools MM600 Specifications

General

Product type	Digital multimeter
Product color	Black, Orange
AC current range	0 - 10 A
DC voltage range	0 - 1000 V
Measuring category	CAT III 1000V, CAT IV 600V
Placement supported	Handheld multimeter
Temperature measurement range	-18 - 538 °C
International Protection (IP) code	IP42
Battery type	AAA
Power source	Battery
Number of batteries supported	2
Carrying case	Yes

Weight and Dimensions

Depth	178 mm
Width	90 mm
Height	53 mm
Weight	408 g
