ENTRETIEN

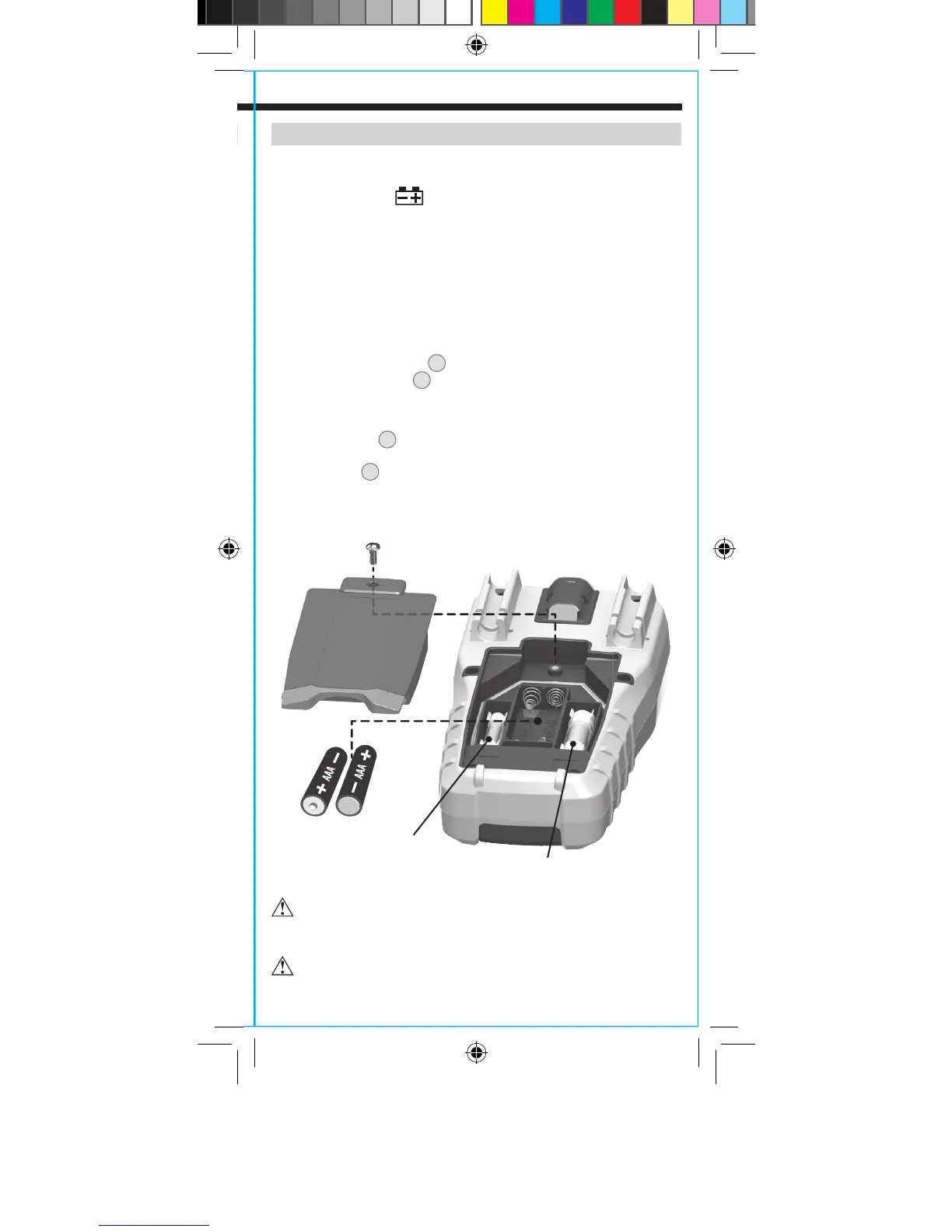

REMPLACEMENT DES PILES
Lorsque l’indicateur est affiché à l’écran ACL, il est nécessaire
de remplacer les piles.
1. Retirez la vis de la porte du compartiment à piles/fusibles.
2. Remplacez les 2piles AAA (tenez compte de la polarité).
3. Replacez la porte du compartiment à piles/fusibles et fixez-la
solidement à l’aide de la vis.
REMPLACEMENT DES FUSIBLES
Un fusible peut griller si un courant supérieur à 500mA est
appliqué à la prise
μA/mA
6
ou si un courant supérieur à 10A est
appliqué à la prise 10A
3
. Pour accéder aux fusibles:
1. Retirez la vis de la porte du compartiment à piles/fusibles.
2. Remplacez les fusibles grillés en utilisant:
Prise A/mA
6
 : Fusible à fusion rapide de 500mA/1000V
(N
o
69035 du cat. Klein)
Prise 10A
3
 : Fusible à fusion rapide de 10A/1000V
(N
o
69034 du cat. Klein)
3. Replacez la porte du compartiment à piles/fusibles et fixez-la
solidement à l’aide de la vis.
Pour éviter le risque de choc électrique, débranchez les  ls
d’essai de toute source de tension avant de retirer la porte
ducompartiment à piles/fusibles.
Pour éviter le risque de choc électrique, n’utilisez pas le multimètre
lorsque la porte du compartiment à piles/fusibles est retirée.
INSTRUCTIONS D’UTILISATION
TEMPÉRATURE
1. Insérez le thermocouple de typeK avec adaptateur dans les prises VΩ
5
et COM
4
(respectez la polarité indiquée sur le thermocouple et
le multimètre) et tournez le commutateur de sélection de fonctions
2
jusqu’au réglage Température .
REMARQUE: Dans ce mode, le multimètre se met par défaut à l’échelle
Fahrenheit. Pour passer à l’échelle Celsius, appuyez sur le bouton
SEL
11
une fois. Assurez-vous que l’icône appropriée ( °F ou °C )
s’affiche. L'échelle de température peut être changée en allumant
lemultimètre avec le bouton HOLD
11
enfoncé.
2. Pour mesurer la température, touchez l’objet mesuré avec la
pointe du thermocouple. Lorsque la pointe du thermocouple
et l’objet sont en équilibre thermique, la mesure à l’écran se
stabilise. Le multimètre choisira l’échelle automatiquement pour
afficher la mesure dans l’échelle la plus appropriée.
Retirez le thermocouple avant de sélectionner une autre
fonction du multimètre.
Le thermocouple livré avec l’appareil permet de mesurer
des températures inférieures à 180°C/356°F seulement.
Pour mesurer des températures plus élevées, un
thermocouple de typeK devrait être utilisé avec l’échelle
de températures appropriée.
GRAPHIQUE EN BARRES
Le graphique en barres est une représentation analogique de la mesure. Il
répond à la mesure environ 3 à 5fois plus rapidement que les chiffres dans
l’affichage numérique et, dans certaines circonstances, il peut permettre à
l’utilisateur de discerner plus clairement les changements rapides dans les
propriétés mesurées. Le graphique en barres représente des valeurs allant
de zéro, à gauche, à la valeur maximale de l’échelle sélectionnée, à droite.
Fusible à fusion rapide
500mA/1000V
(N
o
69035 du cat. Klein)
Fusible à fusion rapide de
10A/1000V (N
o
69034 du cat. Klein)
