3.6.3.9 Unités
Les unités utilisateur pour toutes les saisies dans le logiciel de mise en service sont pré-
sélectionnées dans cet écran.

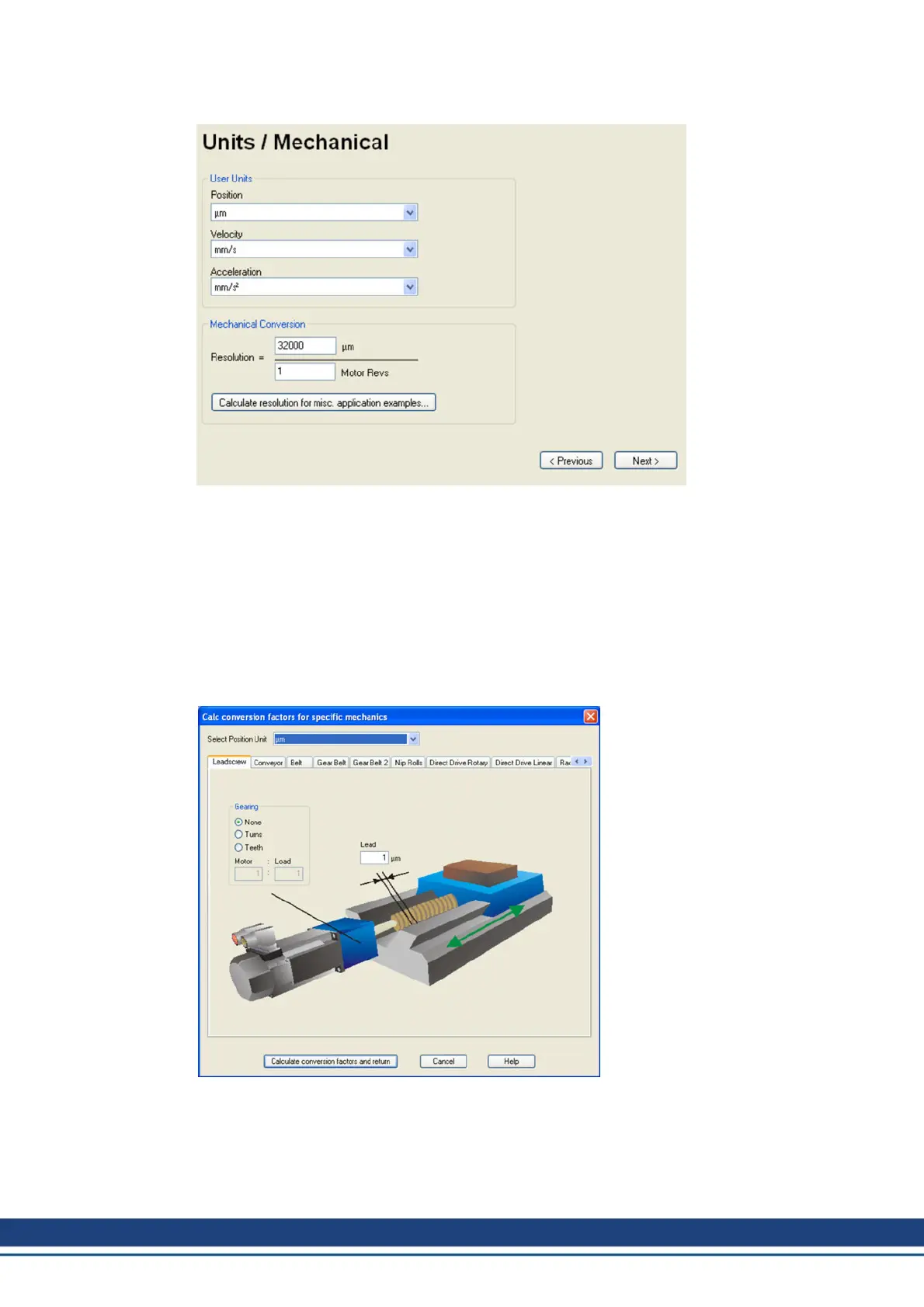

Position, Velocity, Acceleration
Sélectionnez des unités pertinentes pour votre application en fonction de la charge déplacée.
Ici, un rapport est établi entre la rotation de l’arbre moteur et la course de la charge. Les rap-
ports de réduction peuvent également être calculés. Vous trouverez une explication détaillée
dans l’ Online-Help. Pour calculer la résolution sur la base des exemples d’application sélec-
tionnés, utilisez l’outil de calcul :
Bouton Calcul PGEARI/PGEARO pour..."
Si votre application ne cor-
respond à aucun des
exemples mentionnés, sai-
sissez directement les para-
mètres nécessaires dans les
champs de l’écran “Unités”.
Sélectionnez d’abord le sys-
tème correspondant à votre
application. Ensuite, défi-
nissez l’unité de position.
Sélectionnez l’unité de posi-
tion vous permettant de repré-
senter la précision requise de
votre application.
Saisissez ensuite les carac-
téristiques mécaniques de
votre application.
Si un réducteur est bridé sur un moteur, vous pouvez, pour les applications concernées, éga-
lement saisir les données de ce réducteur, soit le nombre de dents ou le rapport de tours.
Cliquez ensuite sur le bouton “Calculate conversion factor and return”. Cliquez sur NEXT.
