5. Geräte- und Systembeschreibung
2a
3
5
4
1

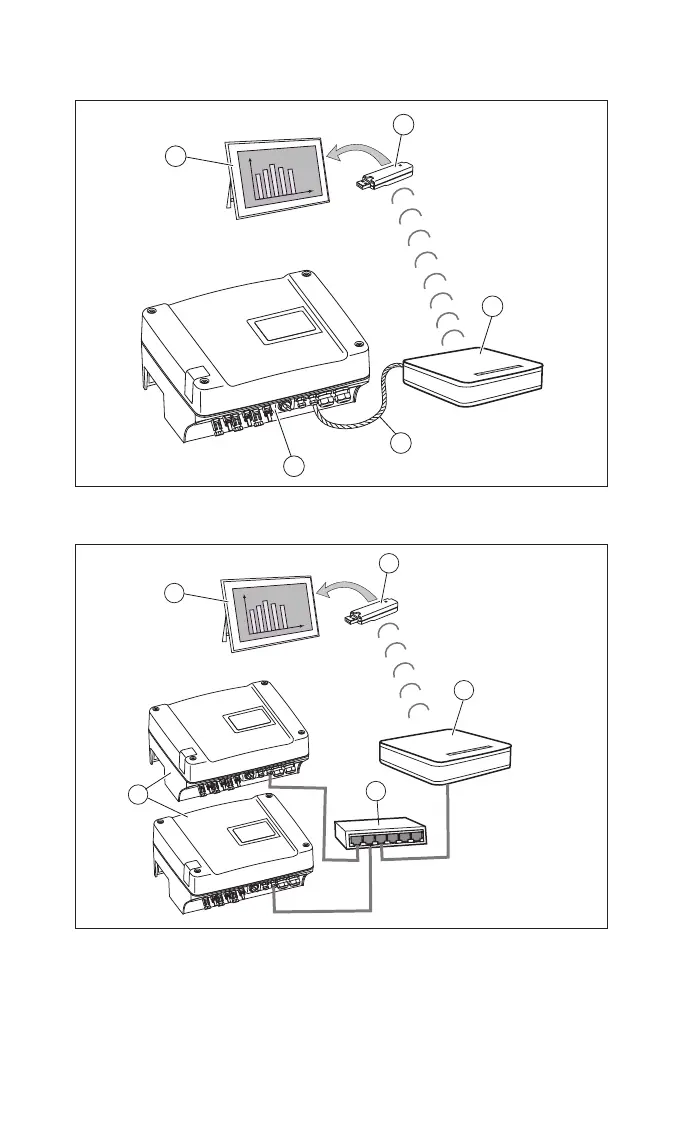

Abb.1 Data Collector direkt über Crossover-/Netzwerkkabel mit dem PIKO-
Wechselrichter verbunden.
2b
3
5
4
1
Abb.2 Data Collector über Switch/Router mit einem oder mehreren Wech-
selrichtern verbunden.
1 PIKO-Wechselrichter 3 Data Collector
2a Crossover-/Netzwerkkabel (Abb. 1) 4 Data Stick
2b Switch/Router (Abb. 2) 5 Digitaler Bilderrahmen
