7. Übersicht & Betriebszustand der Komponenten
7.1 Data Collector
2
1
3
D
4
C
B
A

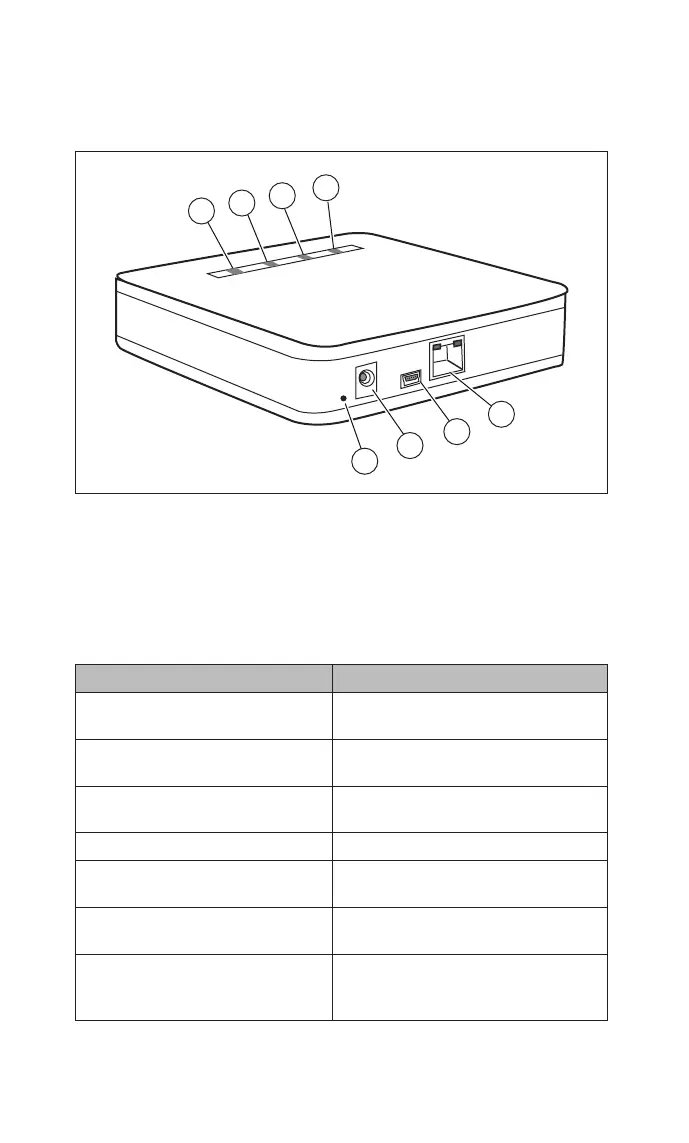

Abb.3 Data Collector
A LED grün 1 Reset-Taste
B LED gelb 2 Netzteilbuchse
C LED gelb 3 Mini-USB-Anschluss
D LED rot (für Firmware-Updates)
4 LAN-Anschluss
LEDs Data Collector Erklärung
LED grün (A) blinkt im Sekunden-
takt
Data Collector ist in Betrieb. Keine
Funkverbindung zum Data Stick.
LED grün (A) leuchtet Funkverbindung zum Data Stick
vorhanden.
LED grün (A) blinkt unregelmäßig Funkverbindung zum Data Stick
vorhanden. Daten werden gesendet.
LED gelb (B) leuchtet LAN-Verbindung vorhanden.
LED gelb (B) blinkt unregelmäßig LAN-Verbindung vorhanden. Daten
werden ausgetauscht.
LED gelb (C) leuchtet Power-LED. Data Collector ist im
Betrieb.
LED rot (D) leuchtet Leuchtet, wenn der aktuelle Status
in der Anlagenübersicht „Fehler“
meldet.
