7. Panoramica e stato operativo dei componenti
7.1 Data Collector
2
1
3
D
4
C
B
A

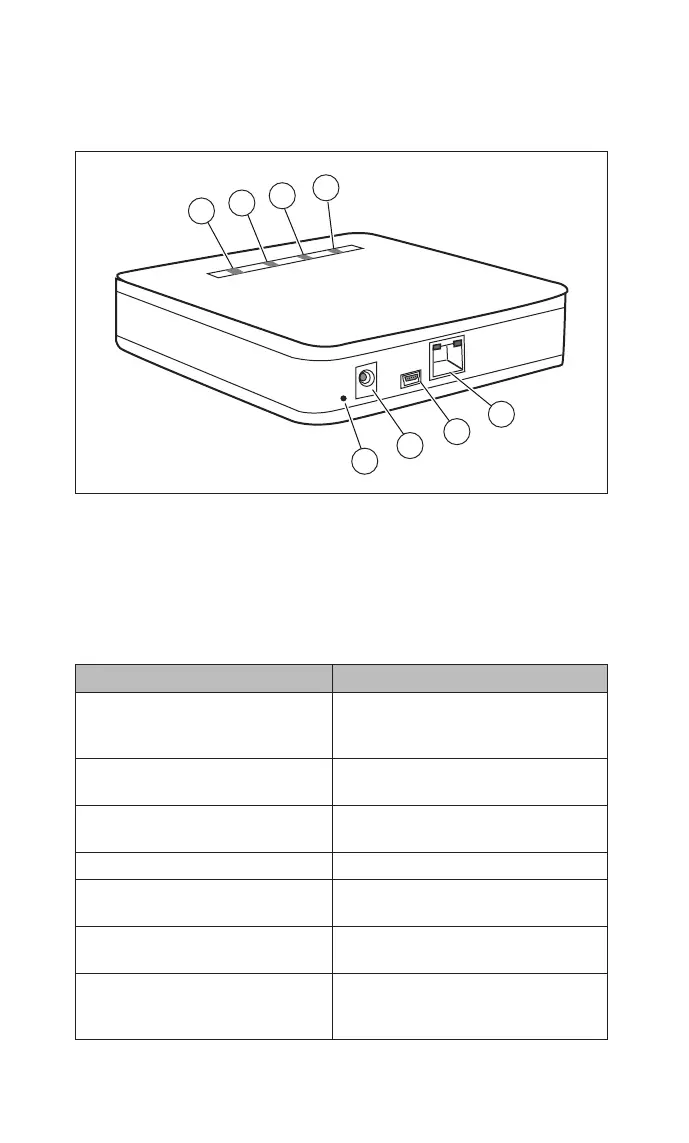

Fig.3 Data Collector
A LED verde 1 Tasto reset
B LED giallo 2 Presa alimentatore
C LED giallo 3 Connessione Mini-USB
D LED rosso (per aggiornamenti fi rmware)
4 Connessione LAN
LED Data Collector Spiegazione
Il LED verde (A) lampeggia ogni
secondo
Il Data Collector è in funzione.
Nessun collegamento radio al Data
Stick.
Il LED verde (A) è acceso Il collegamento radio al Data Stick è
presente.
Il LED verde (A) lampeggia in
modo irregolare
Il collegamento radio al Data Stick è
presente. Invio dei dati.
Il LED giallo (B) è acceso Il collegamento LAN è presente.
Il LED giallo (B) lampeggia in
modo irregolare
Il collegamento LAN è presente.
I dati vengono scambiati.
Il LED giallo (C) è acceso Power LED. Il Data Collector è in
funzione.
Il LED rosso (D) è acceso Si accende se la situazione attuale
nella panoramica dell’impianto
comunica "Errore".
