10.7 Main gearbox
Pos: 24.27.2 /B A/Wartung/Ölkontr olle_Wechsel/M ähwerke/Bild H auptgetriebe EC 320N eue G eneration @ 58\m od_129673465 9885_78.docx @ 553760 @ @ 1
1
EC-343-0
2
4

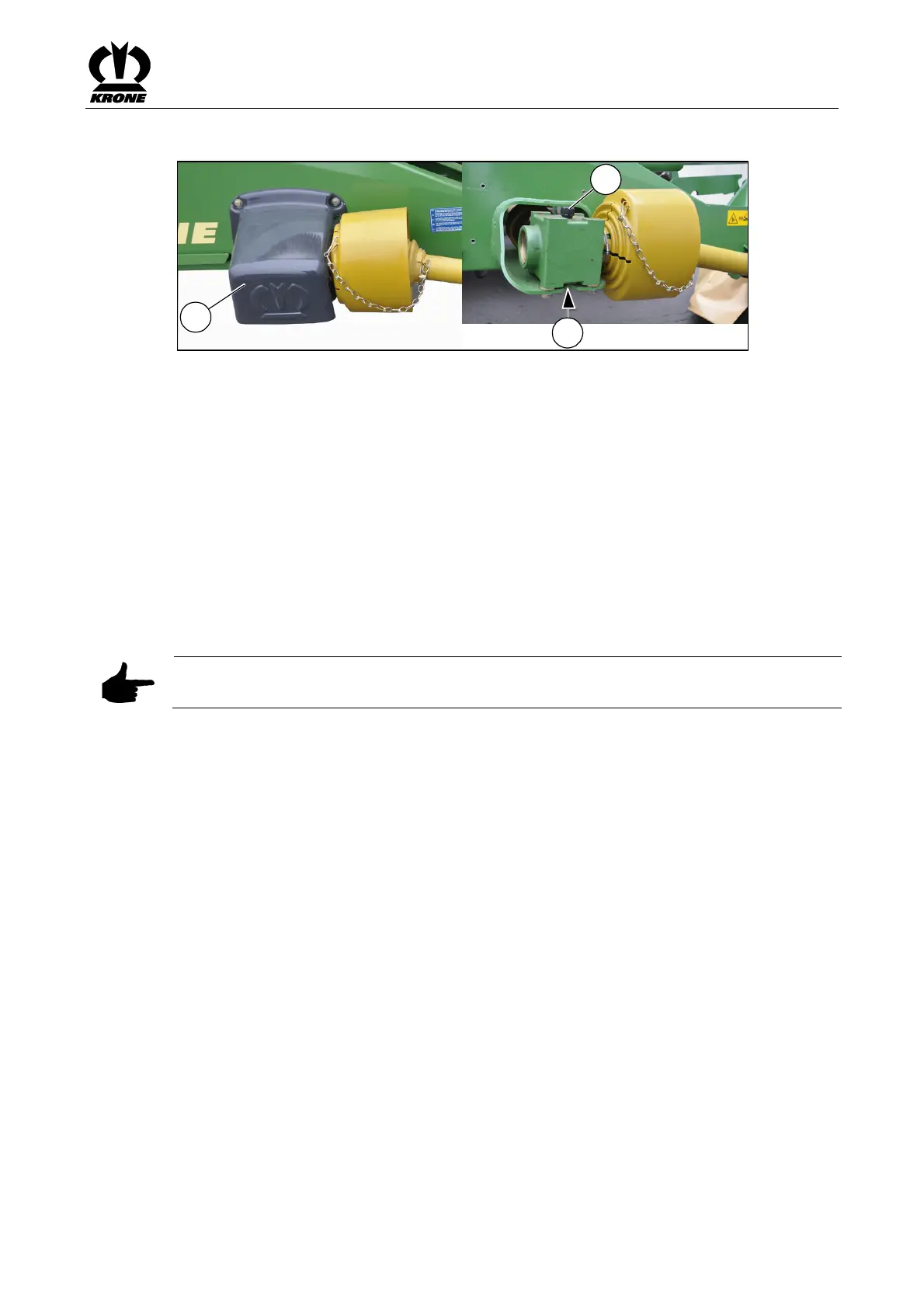

Fig. 25
Pos: 24.27.3 /B A/Wartung/Ölkontr olle_Wechsel/Öl wechsel_A LTSchutz (4) dem ontieren @ 58\ mod_12967353 96286_78.doc x @ 553788 @ 2@ 1
• Remove the guard (4)
Pos: 24.27.4 /B A/Wartung/Ölkontr olle_Wechsel/Öl kontrolle_ALT Ölkontrolle 1 xj ährlich @ 9\ mod_1220964775 756_78.doc x @ 130801 @ 3 @ 1
Oil level check:
• Perform once a year.
Pos: 24.27.5 /B A/Wartung/Ölkontr olle_Wechsel/Öl wechsel_A LTÖlwechsel Versi on4 @ 9\mo d_122104556415 3_78.docx @ 1 31453 @ 3 @ 1
Oil change:
• For time intervals, see Chapter "Oil Level Check and Oil Change Intervals (Gearboxes)".
• Screw out the oil drain plug (2)
• Collect the used oil in a suitable drip pan
• Screw in the oil drain plug (2)
• Top up the oil (1)
Pos: 24.27.6 /B A/Wartung/Ölkontr olle_Wechsel/Ölq ualität /Öl menge: siehe Ka pitel @ 0\mod_11 97007859486 _78.docx @ 15531 @ 3@ 1
Oil quality / oil quantity: see Chapter "Filling Quantities and Lubricant Designations for
Gearboxes"
Pos: 24.27.7 /B A/Wartung/Ölkontr olle_Wechsel/Alt öl ordnungsg emäß entsorge n @ 0\mod_ 1197008117002_7 8.docx @ 155 50 @ @ 1
Note
The used oil must be disposed of correctly
Pos: 24.27.8 /B A/Wartung/Ölkontr olle_Wechsel/Öl wechsel_A LTSchutz (4) m ontieren @ 58\ mod_1296735440 474_78.doc x @5 53814 @ 32 @ 1
• Install the guard (4)
