1. Fondo metallico 13. Chiavetta USB (opzionale)
2. Grandi asole per passaggio cavi 14. Cavo d’alimentazione
3. Asole di ssaggio fondo 15. Batteria 12V
4. Supporti PCB centrale 16. Alimentatore switching
5. Supporti PCB
auxi
17. Morsetti di collegamento batteria
6. Microswitch antisabotaggio 18. Morsetti di collegamento alimentatore
7. Cavo + connettore microswitch
19. Supporti PCB
gemino
8. Collegamenti di massa 20. Slitta per ssaggio alimentatore
9. Scheda centrale 21. Ancoraggio cavi
10. Microcontrollore centrale 22. Fusibile 2A
11. Morsettiere per collegamenti 23. Connettore ETHERNET lares 16-IP 48-IP 128-IP
12. Connettore USB di programmazione

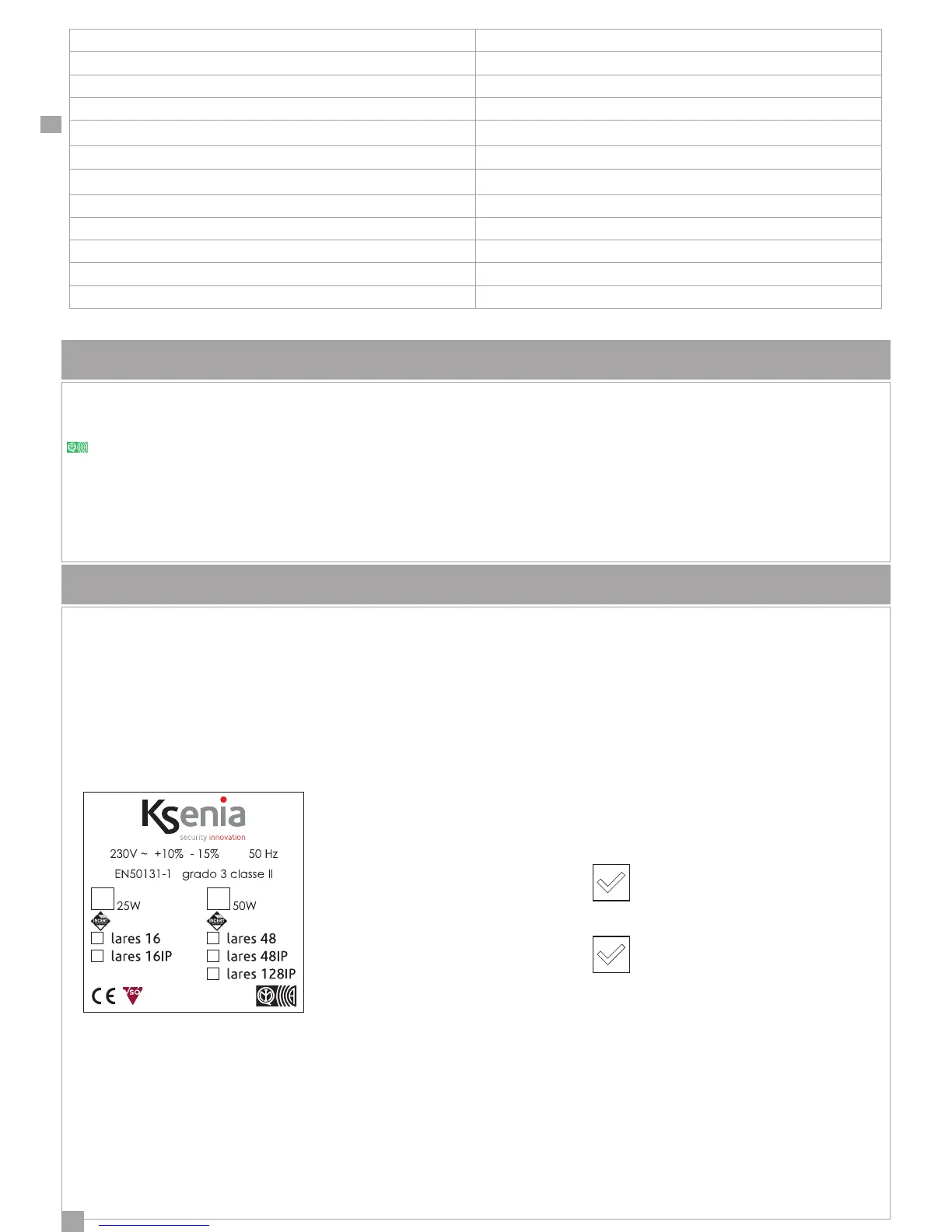

ISTRUZIONI DI MONTAGGIO E FISSAGGIO A PARETE
NOTE DI MONTAGGIO
Per installare correttamente il box metallico ed i componenti al suo interno seguire le seguenti istruzioni:
1. Fissare il box metallico alla parete utilizzando delle viti Ø 8mm (non in dotazione)
Al ne di mantenere la conformità con le normative elencate a pag. 3 ssare una vite a parete in corrispondenza del tamper
2. Estrarre la slitta per il ssaggio dell’alimentatore. (20)
3. Fissare l’alimentatore alla slitta utilizzando le viti M3 fornite in dotazione.
4. Riposizionare la slitta.
5. Eseguire i collegamenti come riportato in gura.
6. Assicurare i cavi ai fori di ancoraggio (21) utilizzando delle fascette (non in dotazione).
• Predisporre all’esterno dell’apparecchiatura un dispositivo di sezionamento della tensione di alimentazione
(es. Circuit Breaker Device 16A Curve C).
• I due alimentatori dispongono rispettivamente di due fusibili di rete interni (25W - T2AL / 50W - F3.15AL).
In caso si guastasse, la sua sostituzione richiede l’apertura dell’alimentatore e dev’essere quindi effettuata da
personale autorizzato.
• Collegare la messa a terra dell’impianto direttamente sull’alimentatore.
• I conduttori di alimentazione devono avere una sezione minima di 1.5 mm²
• A seconda del modello di alimentatore e di centrale installati, spuntare la
relativa casella presente nell’etichetta posta all’esterno del box metallico.
• Alimentatore RS25-15
Codice Ksenia KSI7101217.000
• Alimentatore RS50-15
Codice Ksenia KSI7101230.000
MADE IN ITALY
C-040-0621 C-040-0615
0,4A max 0,8A max
0,4A max
25W
0,8A max
50W
