CARATTERISTICHE LOGICHE
ZONE / INGRESSI
Ogni scheda di centrale dispone di 6 ingressi e di 4 morsetti I/O programmabili che possono essere congurati come
ingressi o come uscite (in pratica a bordo della centrale abbiamo già no a 10 ingressi). Inoltre è disponibile un
apposito connettore per il collegamento delle protezioni contro l’apertura e la rimozione dal muro della centrale.
A seconda del modello, il numero degli ingressi può essere ampliato no ad un massimo di 128. Sia sulla scheda di
centrale che sul modulo auxi, ogni ingresso è programmabile in cinque diversi tipi di bilanciamento: NC (normalmente
chiuso), NA (normalmente aperto), BIL (bilanciamento singolo o EOL ne linea), DBIL (doppio bilanciamento o 2EOL
doppia ne linea), 3BIL (triplo bilanciamento o 3EOL tripla ne linea).

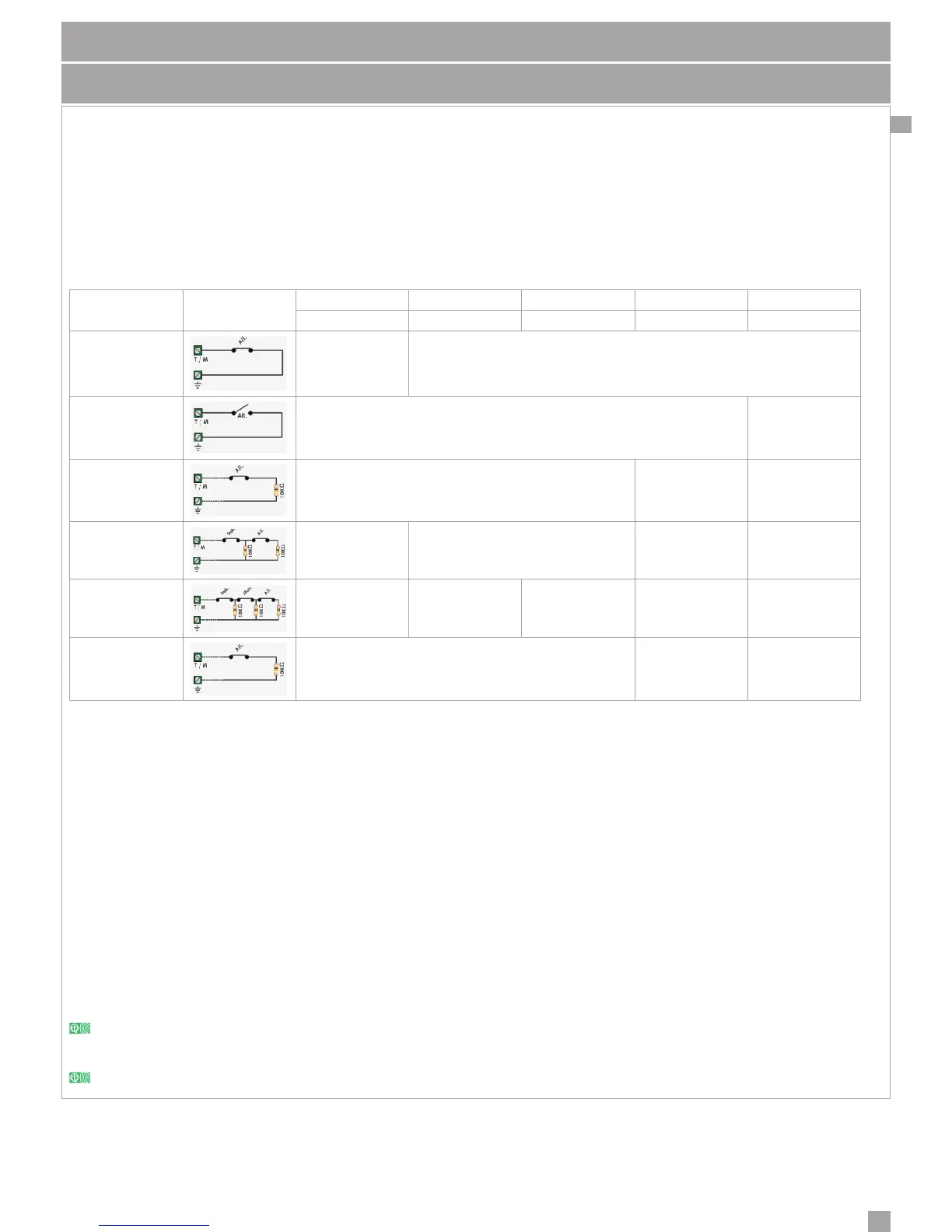

Nella seguente tabella viene mostrato come la centrale lares interpreta i valori resistivi per le diverse congurazioni
di bilanciamento e le relative condizioni associabili.
Bilanciamento Schema
Fascia 0 Fascia 1 Fascia 2 Fascia 3 Fascia 4
0 - 1,8 kΩ 2,2 - 4,1 kΩ 4,2 - 6,8 kΩ 7,2 – 14 kΩ ∞ (aperto)
NC
Riposo Allarme
NA
Allarme Riposo
BIL
Tamper Riposo Allarme
DBIL
Tamper Riposo Allarme Tamper
3BIL
Tamper Riposo Allarme Mask* Tamper
BIL Guasto
Guasto Riposo Guasto
* L’evento di mascheramento viene gestito come un guasto.
È possibile il collegamento diretto di sensori di tipo tapparella o inerziale (rottura vetro).
lares gestisce le seguenti risposte nel sistema:
• 24h
• Immediato
• Ritardato di ingresso
• Ritardato di uscita
• Percorso di ingresso
• Terminatore di uscita
Nel caso delle zone di percorso, è possibile programmare la sequenza di violazione in ingresso e quale sia l’ultima
zona del percorso
1
.
Gli ingressi sono anche raggruppabili in gruppi in AND tra loro. Anche in questo caso, si può decidere facilmente se
esse debbano essere violate in sequenza o meno.
Al ne di mantenere la conformità con le normative elencate a pag. 3 le zone di allarme non devono essere bilanciate ‘NC’ ne ‘NA’
In caso di zone in allarme, l’inserimento del sistema sarà possibile soltanto escludendo dette zone. L’inserimento non sarà in nessun caso
possibile in presenza di eventi di sabotaggio / guasto.
1 Per maggiori dettagli fare riferimento al manuale di programmazione alla voce ‘Livello di Ingresso’ nella pagina di programmazione delle zone.
