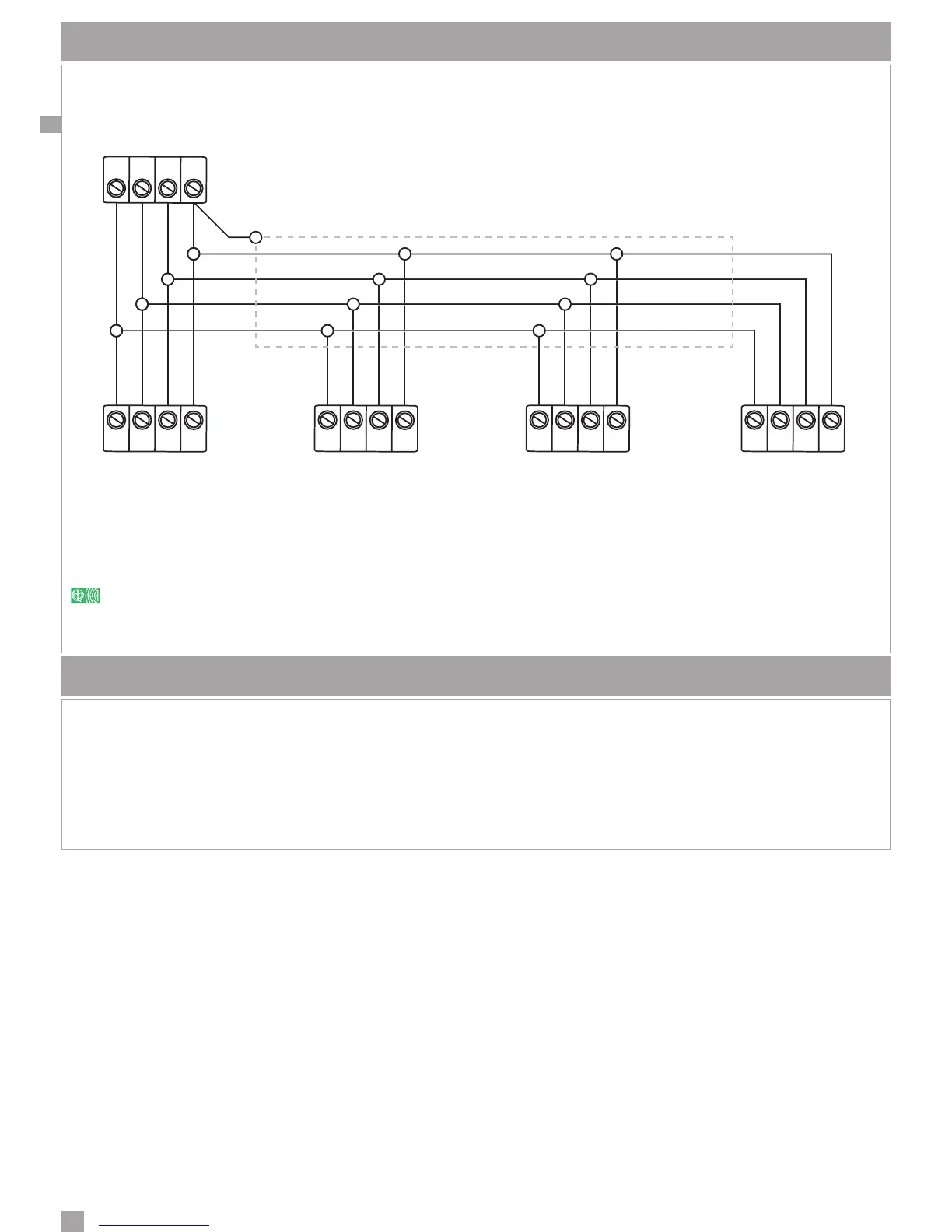

SCHEMA DI COLLEGAMENTO DEL KS-BUS (RS485)
Tramite il veloce KS-BUS vengono collegate le periferiche del sistema Ksenia. Si consiglia di non superare per ogni
ramo lare (centrale - dispositivo) la lunghezza massima di 500m ed un cablaggio completo di 1000m. Usare sempre
cavo schermato con un capo dello schermo collegato alla massa della centrale
6
e l’altro lasciato libero. In gura è
illustrato un esempio.
Anche per collegamenti di altri dispositivi che non comunicano con il KS-BUS, specie quando si hanno linee lari
molto lunghe, usare sempre l’accortezza del corretto collegamento dello schermo come sopra indicato.
-A B+ -A B+
-A B+
-A B+-A B+
ergo gemino auxi Altre periferiche
BUS
Tastiera Comunicatore
GSM/GPRS
Modulo di Espansione
6 Non collegare il cavo alla terra di protezione dell’impianto elettrico
MANUTENZIONE
Per effettuare la manutenzione periodica dei dispositivi effettuare le operazioni descritte di seguito:
Rimuovere la polvere eventualmente accumulata sul contenitore della centrale con un panno umido senza usare
alcun tipo di solvente.
Controllare lo stato dei collegamenti e dei conduttori.
Controllare che all’interno della centrale non siano presenti corpi estranei
NOTA: Al ne di mantenere la conformità con le norme elencate a pag. 3, la versione della centrale lares 16 deve
prevedere obbligatoriamente l’installazione del comunicatore pontis
