39
FR
CONNEXIONS
BORNIERS DE CONNEXION
La plateforme de contrôle lares est régie par un micro-contrôleur 32 bits puissant qui contrôle l’ensemble de ses

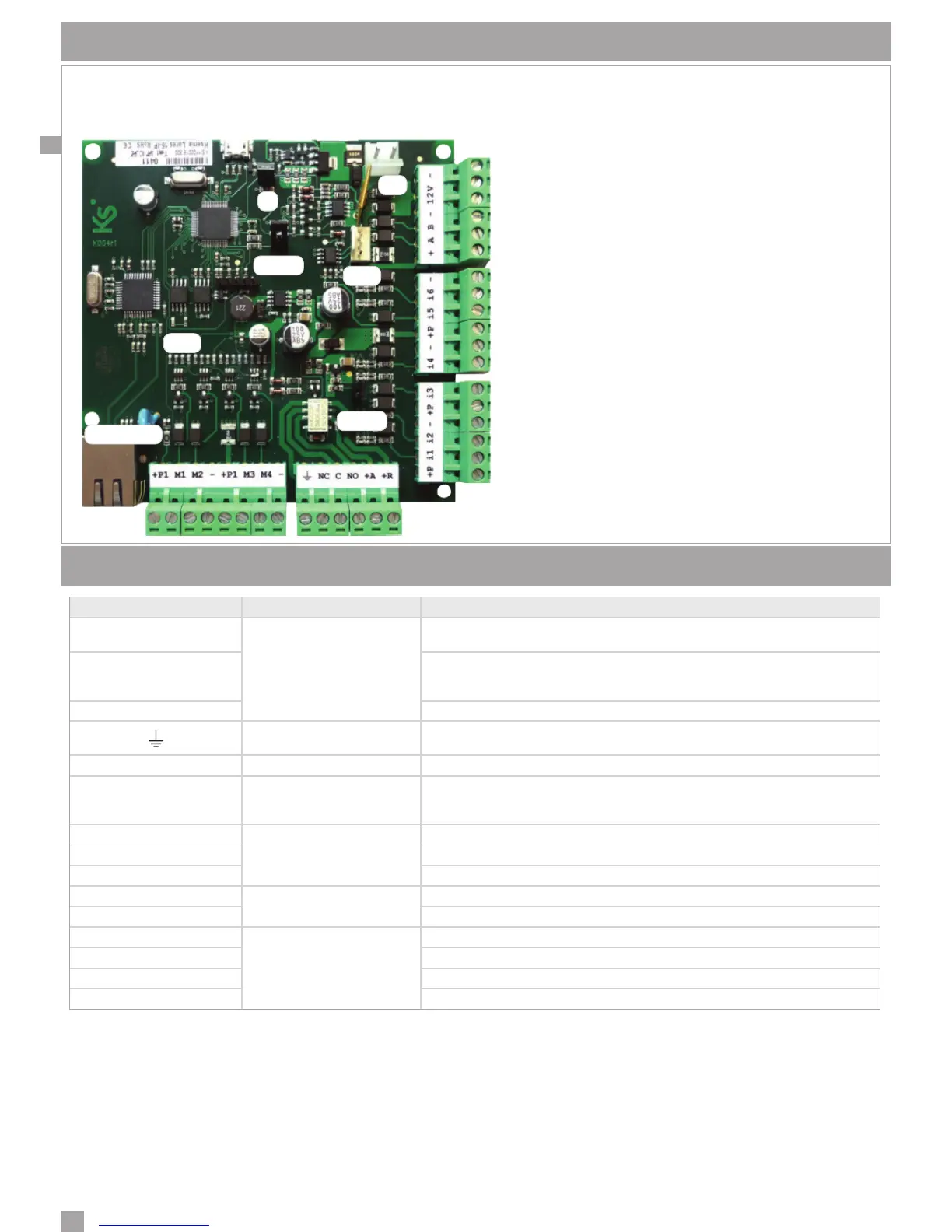

fonctions. L’image 2 ci-dessous montre - en plus d’une vue d’ensemble de la carte mère et l’utilisation des différents
cavaliers - la disposition des borniers du système et fournit une courte description de leur utilisation.
BORNIERS TYPE DESCRIPTION
12V
Alimentation
L’alimentation du système.
Raccorder la tension 14.2V depuis l’unité d’alimentation
+P • +P1
Délivre une tension auxiliaire positive aux appareils connectés à la centrale. Il
s’agit d’une alimentation 13.8V max 1A (si l’unité d’alimentation est 1.7A) ou
2.3A (max.) si l’unité d’alimentation est de 3A.
-
Alimentation négative
Terre
L’alimentation et la terre du boîtier métallique doivent être raccordées à cette
borne
i1 • i6
Entrée Les zones du système ou bornes d’entrées (inputs de 1 à 6)
M1 • M4
Entrées/sorties
programmables
Inputs/Outputs de 1 à 4
Bornes d’entrée / sortie, programmables via le logiciel, de type
« collecteur ouvert », 500 mA (max.)
NC
1er relais de commutation
Contact normalement fermé, 1A (max.)
C
Contact commun, 1A (max.)
NO
Normalement ouvert, 1A (max.)
+A
2ème relais de commutation
Alarme présent positif 1A (max.) - supervisé
+R
Reste manquant 1A positive (max.)
+
Communication sérielle
KS-BUS
Positif de l’alimentation du BUS
A
signal de TX (transmission)
B
signaux de RX (réception)
-
Négatif de l’alimentation du BUS
ETHERNET
LED
KB
T
STOP
TAMP
AL
AL - 12V connecteur de la batterie
TAMP, T - Sabotage ou autoprotection
Ouvert: sabotage ON
Fermé: sabotage OFF
RESTAURATION/RESET - Programmation d’usine
1. Coupez l’alimentation à la centrale
2. Retirez le cavalier « STOP »
3. Réalimentez la centrale.
Le voyant vert reste stable allumé jusqu’à ce que le
cavalier soit réinséré, et le système reste en stand-by.
4. Dès que le cavalier est inséré, la centrale restaure les
données d’usine, et elle démarre normalement
LED - fonctionnement micro-contrôleur LED
Il clignote pendant le fonctionnement normal
KB - connecteur auxiliaire KS-BUS
[+] [A] [B] [-]
Ethernet - Connecteur / IP Ethernet
Il est utilisé pour les connexions IP (serveur web, réseaux locaux,
Internet)
