INSTRUCTIONS DE MONTAGE MURAL
NOTES DE MONTAGE
An d’installer correctement le boîtier métallique et les composants à l’intérieur, veuillez suivre les instructions ci-
dessous:
1. Fixer le boîtier en métal au mur en utilisant des vis de Ø 0.32 pouces (en option)
An de maintenir la conformité avec les normes énoncées à la page 27, installez une vis pour l’autoprotection
2. Extraire le support pour unité d’alimentation en énergie. (20)
3. Fixer l’unité d’alimentation à son support avec les vis M3 fournies.
4. Replacez le support
5. Raccorder les câbles comme indiqué dans le schéma
6. Assurer les câbles en utilisant les xations (21).
• Faire en sorte de protéger la centrale (ex: Disjoncteur périphérique 16A)
• Les deux alimentations (1.7 ou 3 A) ont respectivement deux fusibles internes (25W - T2AL / 50W - F3.15AL).
En cas de défaillance, le remplacement nécessite l’ouverture de l’alimentation et doit donc être effectuée
par du personnel autorisé.
• Câblez la terre directement à l’alimentation
• Les conducteurs d’alimentation doivent être de 0,6 pouces² de section minimum
• En fonction du type d’alimentation installé et de la centrale
lares, vériez la boîte par rapport à son
étiquette, et sa correspondance avec le boîtier métallique.

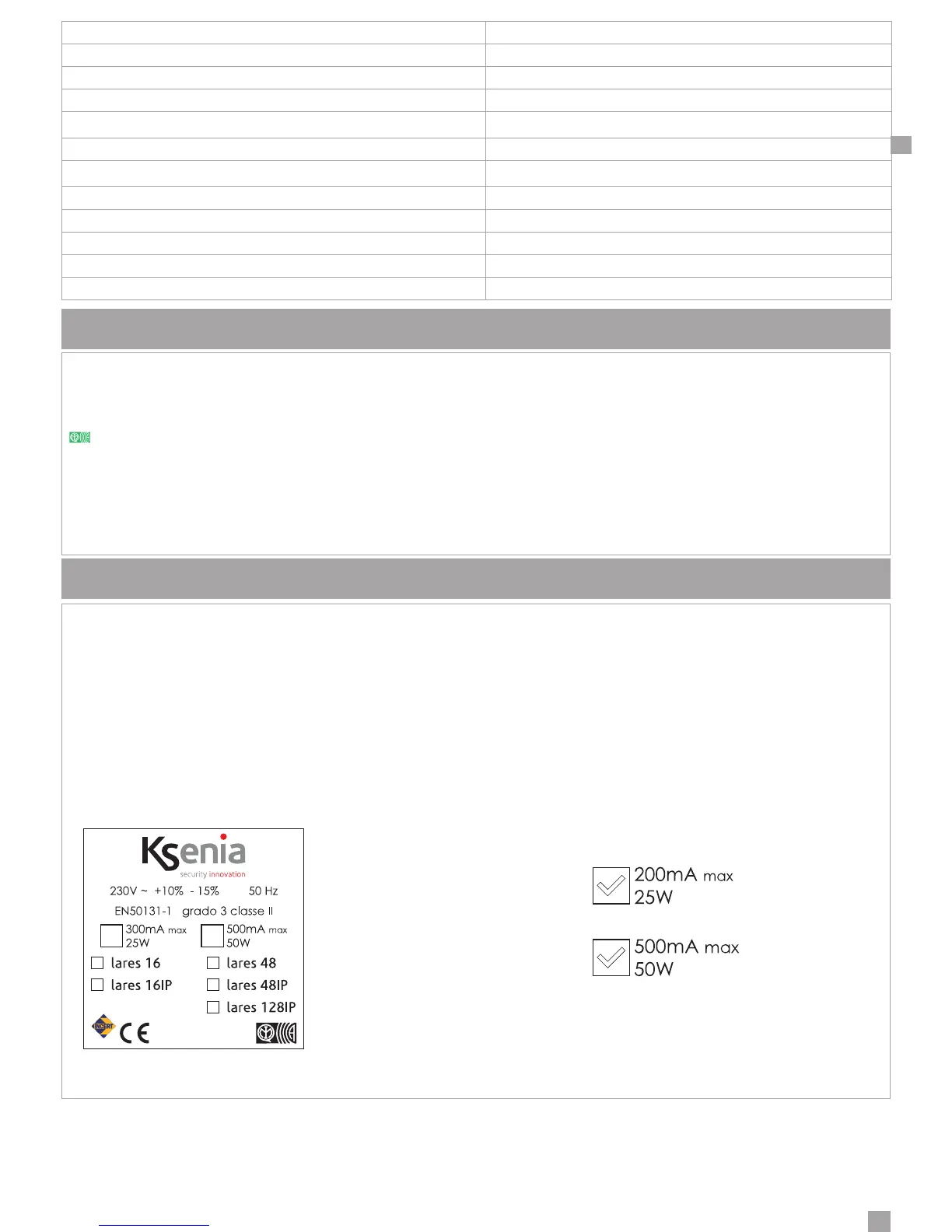

• Unité d’alimentation RS25-15
Code Ksenia KSI7101217.000
• Alimentation RS50-15
Code Ksenia KSI7101230.000
MADE IN ITALY
A-BBBB
1. Fond en métal 13. Clé USB (en option)
2. Grandes ouvertures pour le passage des câbles 14. Câbles d’alimentation électrique
3. Trous de xation inférieurs 15. Batterie 12V
4. Ouverture pour supports de montage 16. Alimentation
5. Trous de xation pour
auxi
17. Bornes de la batterie
6. Micro-switch d’autoprotection 18. Bornes de l’unité d’alimentation
7. Micro-interrupteur câble + connecteur
19. Trous de xation pour
gemino
8. Prises de terre sur tige letée et un écrou 20. Support pour unité d’alimentation
9. Carte mère de la plateforme de contrôle 21. Trous pour la xation des câbles
10. Microcontrôleur de la plateforme de contrôle 22. 2A Fusible
11. Borniers de connexion 23. Connecteur ethernet lares 16-IP 48-IP 128-IP
12. Connecteur USB pour programmation
