28

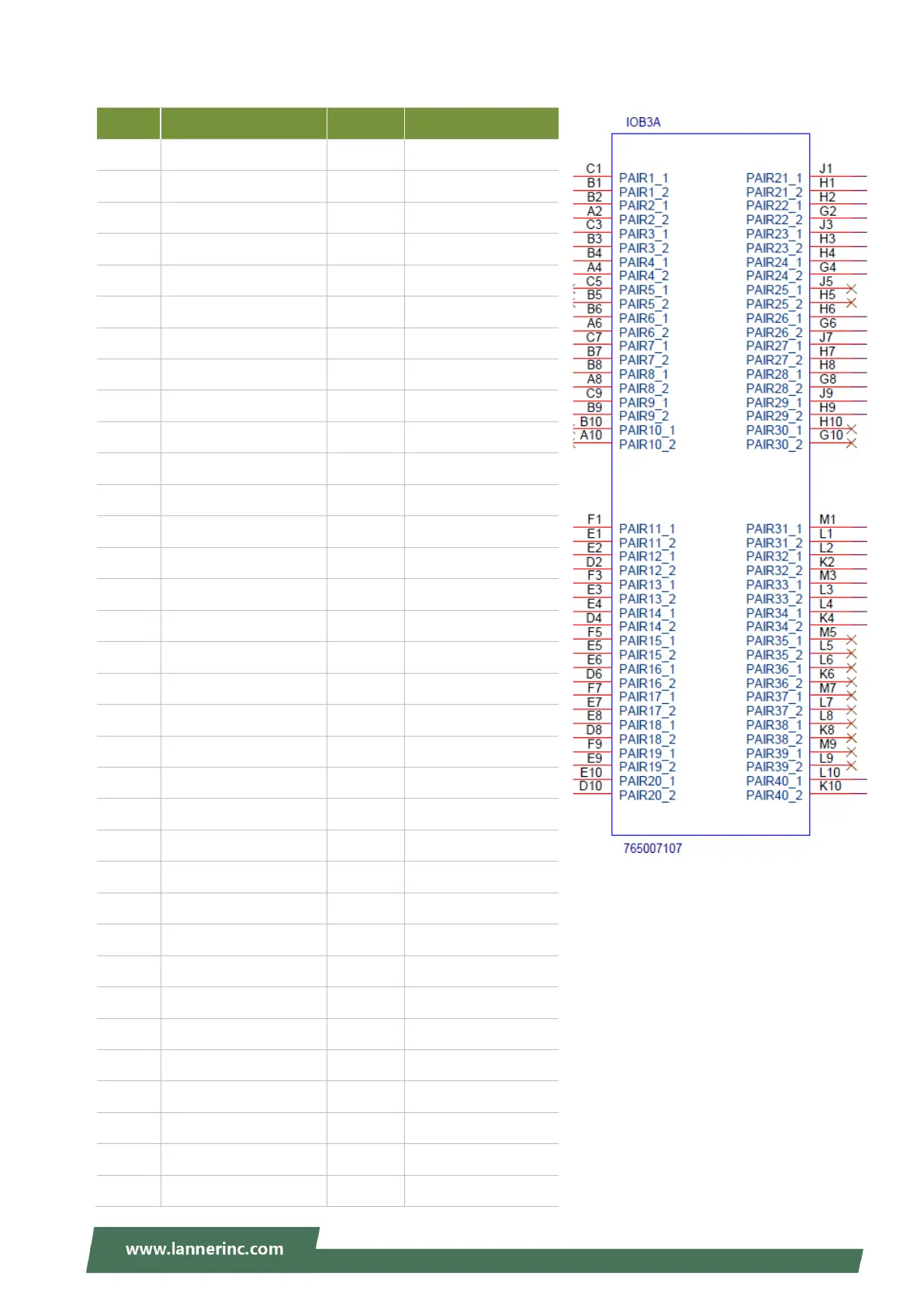

IOB3：IO HI-Speed BUS connector to connect IO-40201
PIN Description PIN Description
C1 KR_TXP3 J1 KR_RXP3
B1 KR_TXN3 H1 KR_RXN3
B2 KR_TXP1 H2 KR_RXP1
A2 KR_TXN1 G2 KR_RXN1
C3 KR_TXP2 J3 KR_RXP2
B3 KR_TXN2 H3 KR_RXN2
B4 KR_TXP0 H4 KR_RXP0
A4 KR_TXN0 G4 KR_RXN0
C5 N/A J5 N/A
B5 N/A H5 N/A
B6 USB3_TXP2 H6 USB3_RXP2
A6 USB3_TXN2 G6 USB3_RXN2
C7 USB3_TXP3 J7 USB3_RXP3
B7 USB3_TXN3 H7 USB3_RXN3
B8 PCIE_TXP4 H8 PCIE_RXP4
A8 PCIE_TXN4 G8 PCIE_RXN4
C9 PCIE_TXP5 J9 PCIE_RXP5
B9 PCIE_TXN5 H9 PCIE_RXN5
B10 N/A H10 N/A
A10 N/A G10 N/A
F1 SATA_TXP5 M1 SATA_RXP5
E1 SATA_TXN5 L1 SATA_RXN5
E2 SATA_TXP4 L2 SATA_RXP4
D2 SATA_TXN4 K2 SATA_RXN4
F3 PCIE_TXP3 M3 USB2_P1
E3 PCIE_TXN3 L3 USB2_N1
E4 CLK_56160_P L4 PCIE_RXP3
D4 CLK_56160_N K4 PCIE_RXN3
F5 CLK_SWB2_P M5 N/A
E5 CLK_SWB2_N L5 N/A
E6 CLK_SWB3_P L6 N/A
D6 CLK_SWB3_N K6 N/A
F7 CLK_SWB4_P M7 N/A
E7 CLK_SWB4_N L7 N/A
To Next Page
