Maintenance
Hydraulic System Diagram
5
5-8 Lastec//061714 Maintenance

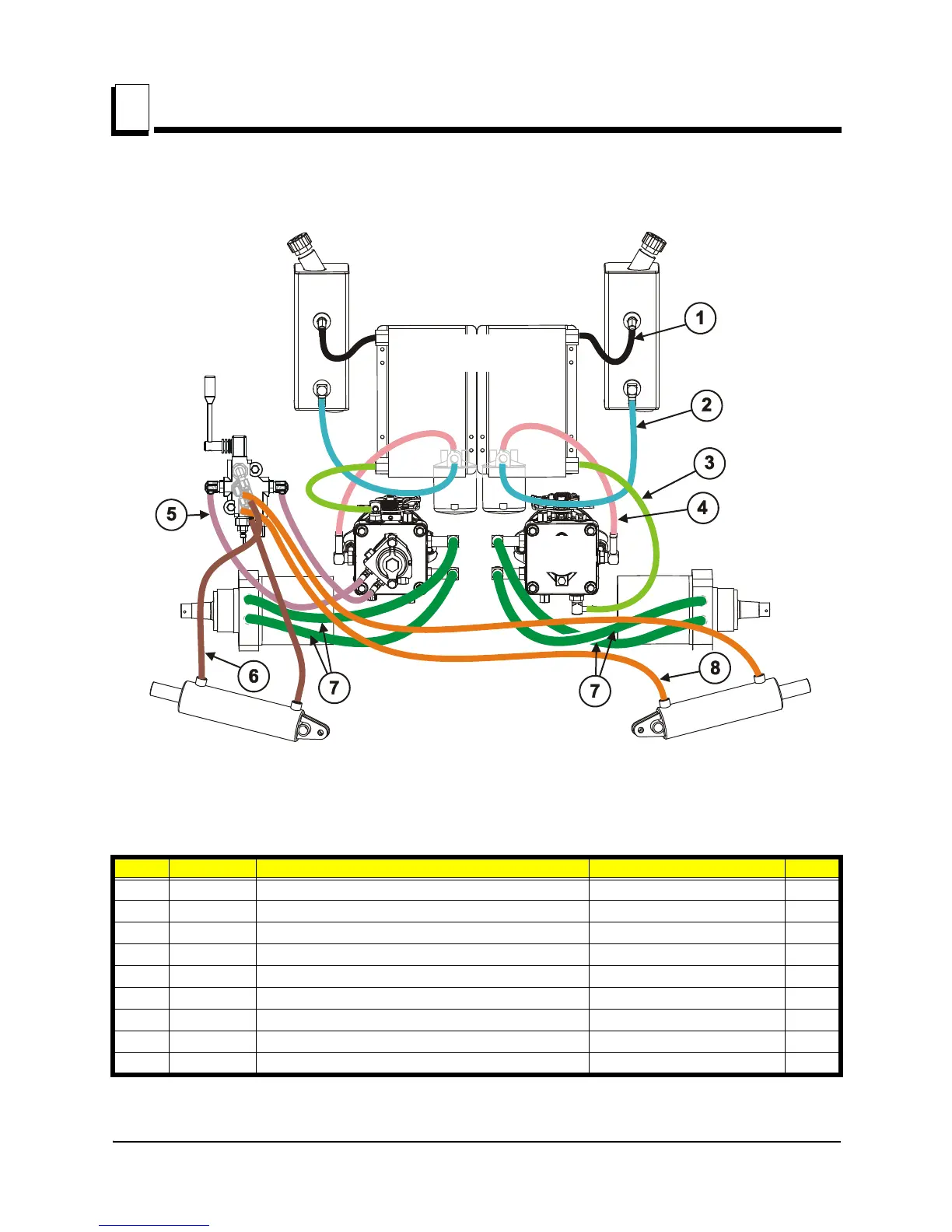

5.15 Hydraulic System Diagram
FIG. 5-1
REF PART # DESCRIPTION COMMENTS QTY.
1 049215
Hose, 3/8” Hyd x 10-1/2” Low Press 2
2 056456
Hose, Hydro Suction 19” 2
3 056457
Hose, 3/8” Hyd x 15-1/2” Low Press 2
4 049218 Hose, Hydro Suction 15”
2
5 061960 Hose Assembly, 1/4” x 25-3/4” Hyd.
2
6 061959 Hose Assembly, 1/4” x 30” Hyd.
2
7 063731 Hose Assembly, 30” OAL x 1/2” Hyd
4
8 061958 Hose Assembly, 1/4” x 56" End-Ctr Hyd.
2
061807 Hose Clamp, Dixon Worm Gear HSS6 Not Shown 8
FRONT VIEW
Coolers
Tank
Pump
Motor
Cylinder
Cylinder
Valve
3300_021
