Leadshine HBS86H - Power InterfacePorts

-6-

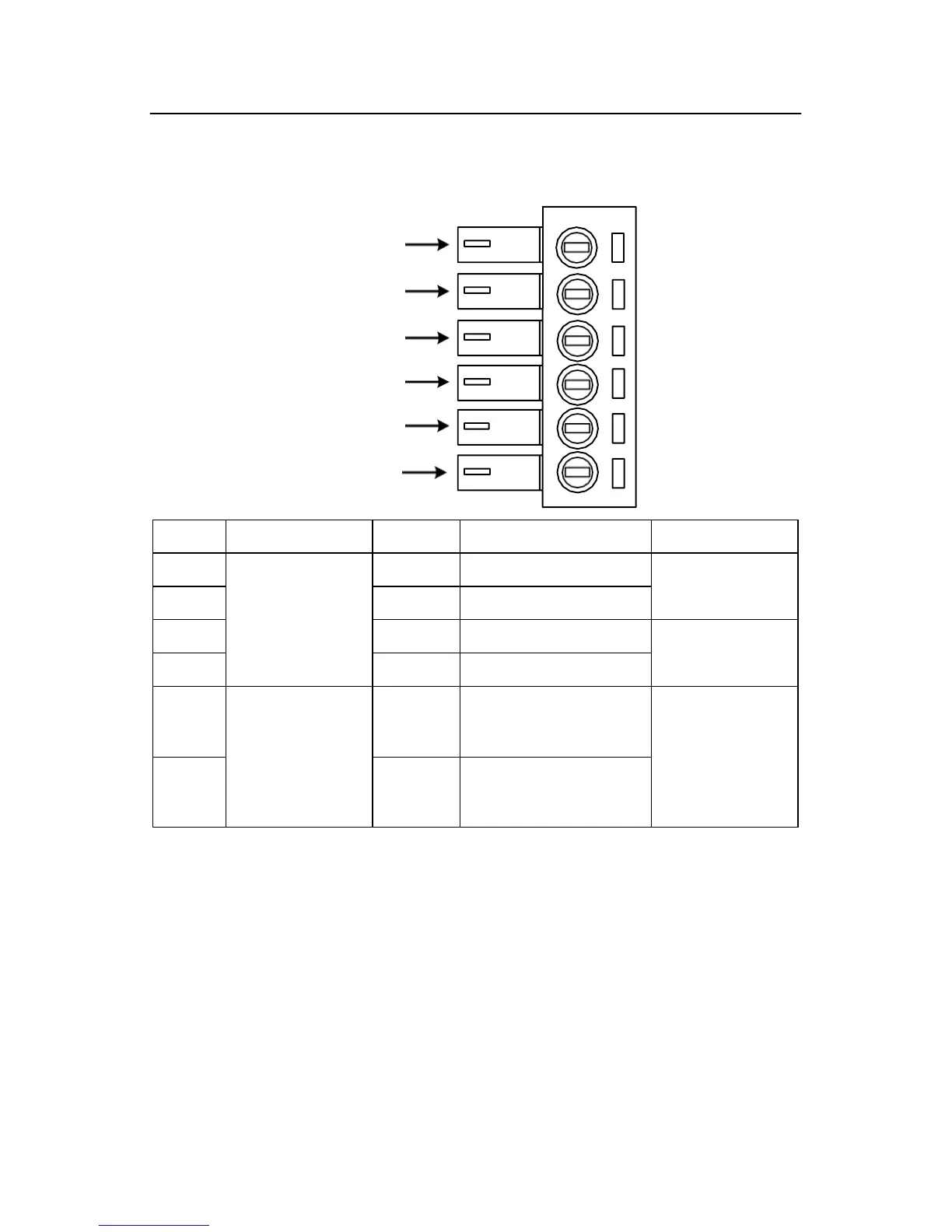

3.4 Power InterfacePorts
1
2
3
4
5
6
Port
Identification
Symbol
Name
Remark
1
Motor Phase
Wire InputPorts
A+
Phase A+（Red）
Motor Phase A
2
A-
Phase A- (Blue）
3
B+
Phase B+（Green）
Motor Phase B
4
B-
Phase B-（Black）
5
Power Input
Ports
VCC
Input Power +
AC24V-70V
DC30V-100V
6
GND
Input Power-
