8
DMX
3

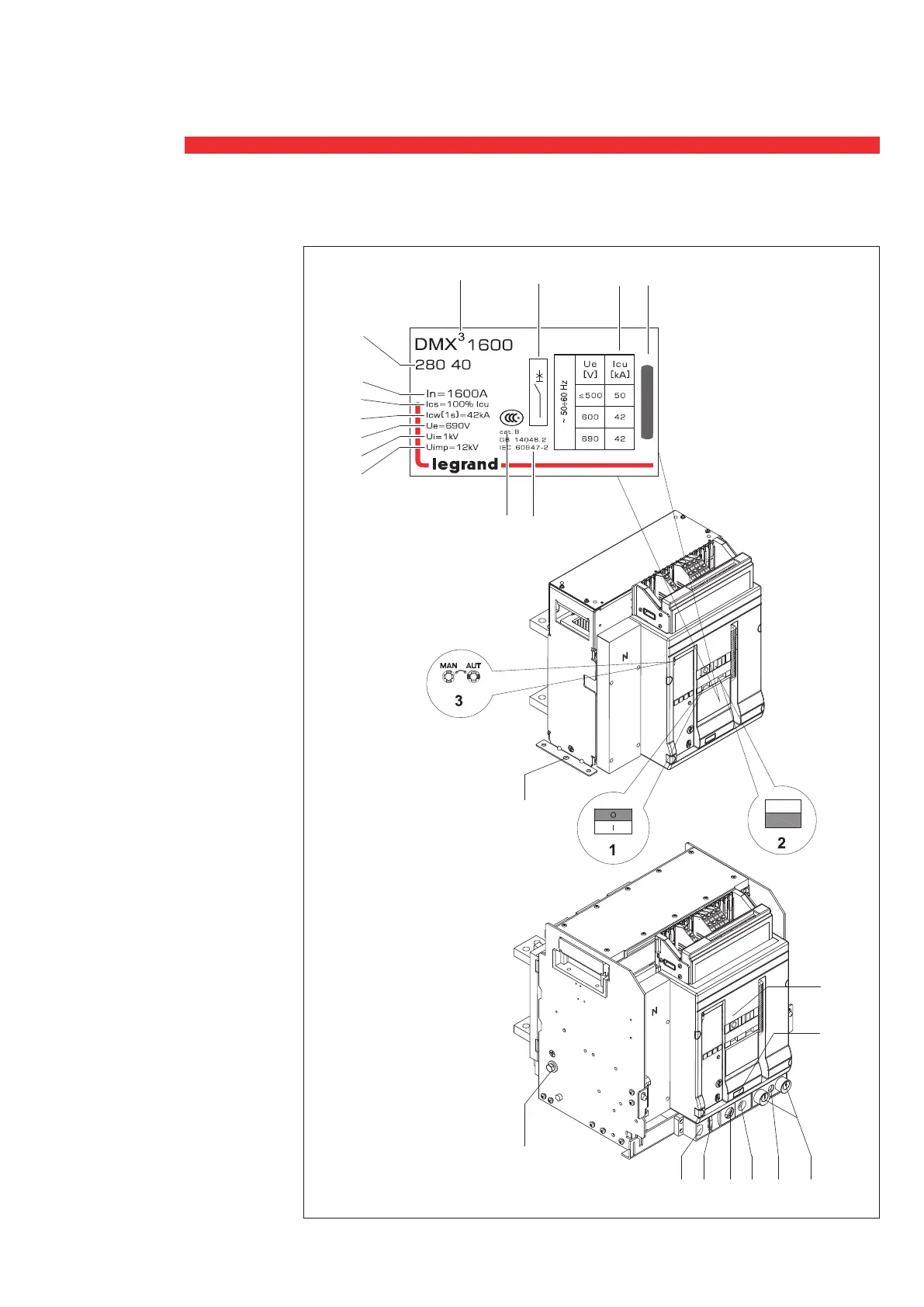

1 Indicateur d’état contacts principaux
2 Indication d’état
3 Bouton reset pour déclenchement
dispositif
4a Référence produit
4b Type produit
4c Catégorie utilisation
4d Conformité normative
4e Courant de court-circuit
4f Courant de court-circuit admissible
4g Courant nominal
4h Tension de fonctionnement assigné
4i Tension d’isolement assignée
4j Tension assignée de tenue aux
chocs
4K Étiquette de couleur pour capacité
de coupure
4l Symbole d’identification du
dispositif
4m Capacité maximale de coupure en
court-circuit en fonction de la tension
de service Ue
5 Emplacement pour verrouillage en
position ouverte
6 Emplacement pour compteur de
fonctionnement
7 Emplacement manivelle d’extraction
8 Verrouillage en position extraite
9 Indication position : branché/test/
extrait
10 Introduction manivelle extraction
11 Emplacement bouton de sécurité
pour position test
12 Emplacement verrouillage en
position d’extraction
13 Branchement à la terre
4. Identification
4j
4i
4h
4g
4f
4e
4a
4b
4k4m
4d
4l
4c
5
6
7
8 9
10
11 12
13
13
discharged
charged
Version fixe
Version débrochable
