Leica FSC - Page 65

15
7. Montage

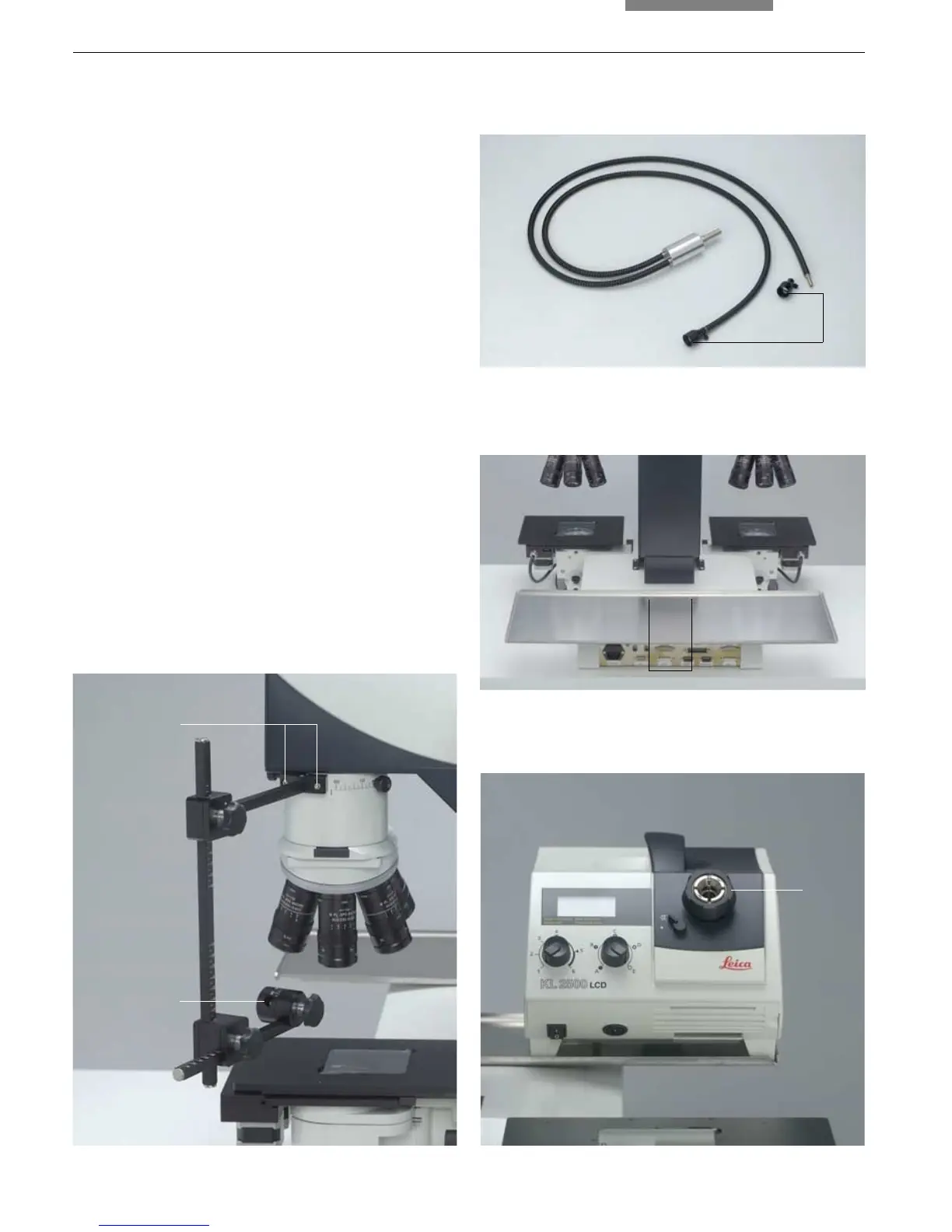

Abb. 5 Spezialgelenkarme für Auflicht-Schrägbeleuchtung
1 Befestigungsschrauben für den Gelenkarm
2 Aufnahme für Lichtleiter
Abb. 8 Kaltlichtbeleuchtung KL2500 LCD
1 Anschluss für Lichtleiter
Auflicht-Schrägbeleuchtung
• Schrauben Sie rechts und links die Spezial-
gelenkarme am Makroträger an (5.1).
• Schrauben Sie den Lichtleiter mit ø 4,5 mm
(Abb. 6) an der Kaltlichtbeleuchtung fest (8.1).
• Stellen Sie die Kaltlichtquelle neben das Sta-
tiv oder auf die Aufstellplatte, die auf den Fuß
des Vergleichsmakroskops aufgeschraubt
wird (7.1).
• Stecken Sie die beiden Lichtleiterenden links
und rechts in die Aufnahmen der Spezial-
gelenkarme (5.2) und schrauben Sie diese mit
Hilfe eines Imbusschlüssels fest.
• Aufstecken und befestigen Sie die
Fokussieroptik (6.1).
Abb. 7 Aufstellplatte für Kaltlichtbeleuchtung
1 Befestigungsschrauben für die Aufstellplatte
Abb. 6 Lichtleiter mit ø 4,5 mm
1 Fokussieroptik
1
2
1
1
1
