16
7. Montage
Koaxiales Auflicht
• Entfernen Sie die Abdeckplatten (9.1) links
und rechts hinten an den Makroträgern.
• Schrauben Sie stattdessen die Koaxial-
beleuchtung an (11.1).
• Schrauben Sie den Lichtleiter mit ø 9 mm
(Abb. 12) an der Kaltlichtbeleuchtung fest
(8.1).
• Stellen Sie die Kaltlichtquelle neben das Sta-
tiv oder auf die Aufstellplatte, die auf den Fuß
des Vergleichsmakroskops aufgeschraubt
wird (7.1).
• Setzen Sie den Polarisationsfilterwürfel
(Abb. 10) ein. Dazu wird der Filterwürfel seit-
lich angesetzt und in die Halterung gedrückt
(11.2).

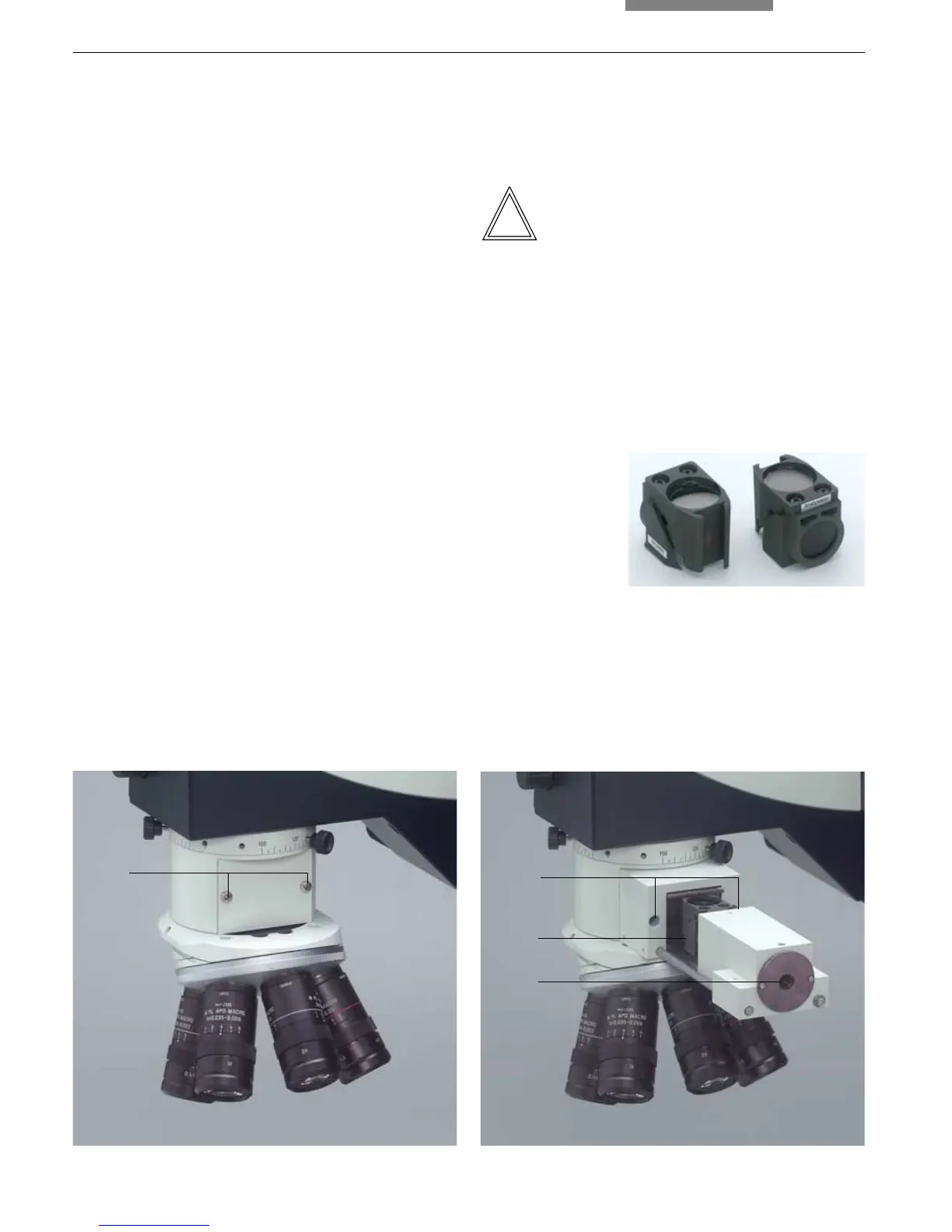

Abb. 9 Befestigung der Koaxialbeleuchtung
1 Befestigungsschrauben der Abdeckplatte
Abb. 11 Koaxialbeleuchtung
1 Befestigungsschrauben für Koaxialbeleuchtung
2 Eingesetzter Filterwürfel
3 Aufnahme für Lichtleiter
Abb. 10 Polarisations-
filterwürfel
1 Von hinten
2 Von vorne
1
1
2
3
1
2
• Stecken Sie die beiden Lichtleiterenden links
und rechts in die Aufnahmen an der Koaxial-
beleuchtung (11.3).
Hinweis:
Sollten nach der Installation punktförmige Ob-
jekte im Bild sichtbar sein, muss der Lichtleiter
1-2 mm aus der Koaxialbeleuchtung herausge-
zogen werden. Es handelt sich hierbei um die
Abbildung der Fasern im Bild.
