LELY SPLENDIMO MC - Page 17

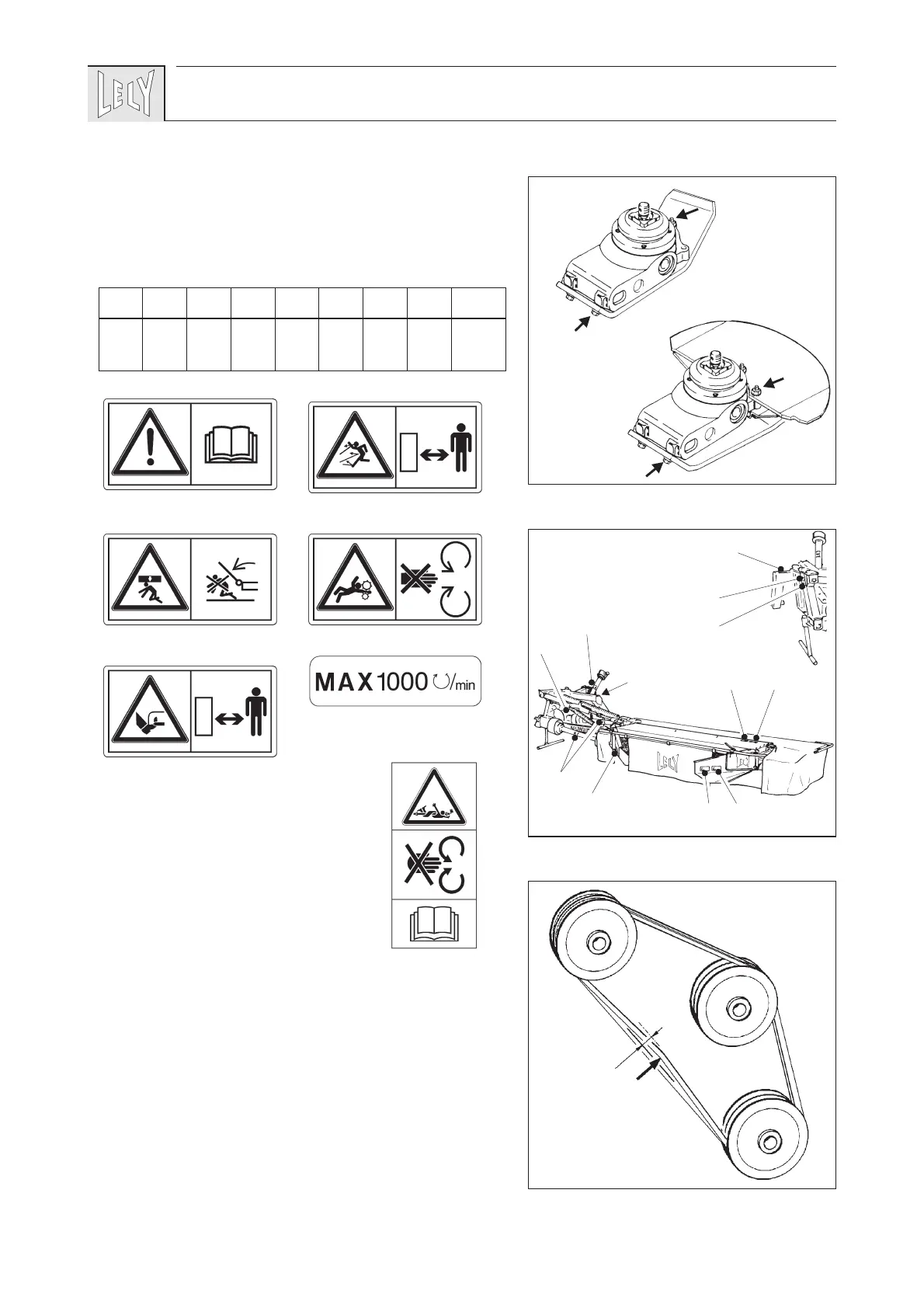

• Controleer of alle bouten en moeren goed vastzitten. Let in
het bijzonder op de bouten waarmee de glijsloffen en
slijtplaten zijn gemonteerd (fig. 20).
Zet loszittende bouten/moeren vast met een aanhaal-
moment als vermeld in onderstaande tabel.
• Controleer of alle waarschuwings-
stickers onbeschadigd op de ma-
chine aanwezig zijn (fig. 21).
A
(bestelnummer 9.1170.0408.0) -2x-
B
(bestelnummer 9.1170.0410.2) -3x-
C
(bestelnummer 9.1170.0420.5)
D(bestelnummer 9.1170.0407.6)
E(bestelnummer 9.1170.0419.4)
F(bestelnummer 9.1170.0125.4) -2x-
G
(bestelnummer 16.61.175) - 3x -
• Controleer de spanning van de V-snaren (320 MC mower).
• Demonteer daartoe de snarenkast. De spanning moet zo
hoog zijn dat elke snaar in het midden tussen de poelies
(fig. 22), met een kracht van 70 N (7 kg) ca. 10 mm
ingedrukt kan worden.
• Het verdient aanbeveling om de spanning van de V-snaren
weg te nemen als de machine langere tijd niet zal worden
gebruikt.
17
20
21
A
G
G
B
EB
DA
F
B
C
F
A
G
C D
B
E
M6 M8 M10 M12 M14 M16 M20 M24
Nm 10 25 50 85 135 215 410 710
kgm 1,0 2,5 5,0 8,5 13,5 21,5 41,0 71,0
F
22
10 mm
70 N
(7 kg)
