LELY SPLENDIMO MC - A Zusammenbau und Demontage des Mähbalkens

A ZUSAMMENBAU UND DEMONTAGE DES
MÄHBALKENS

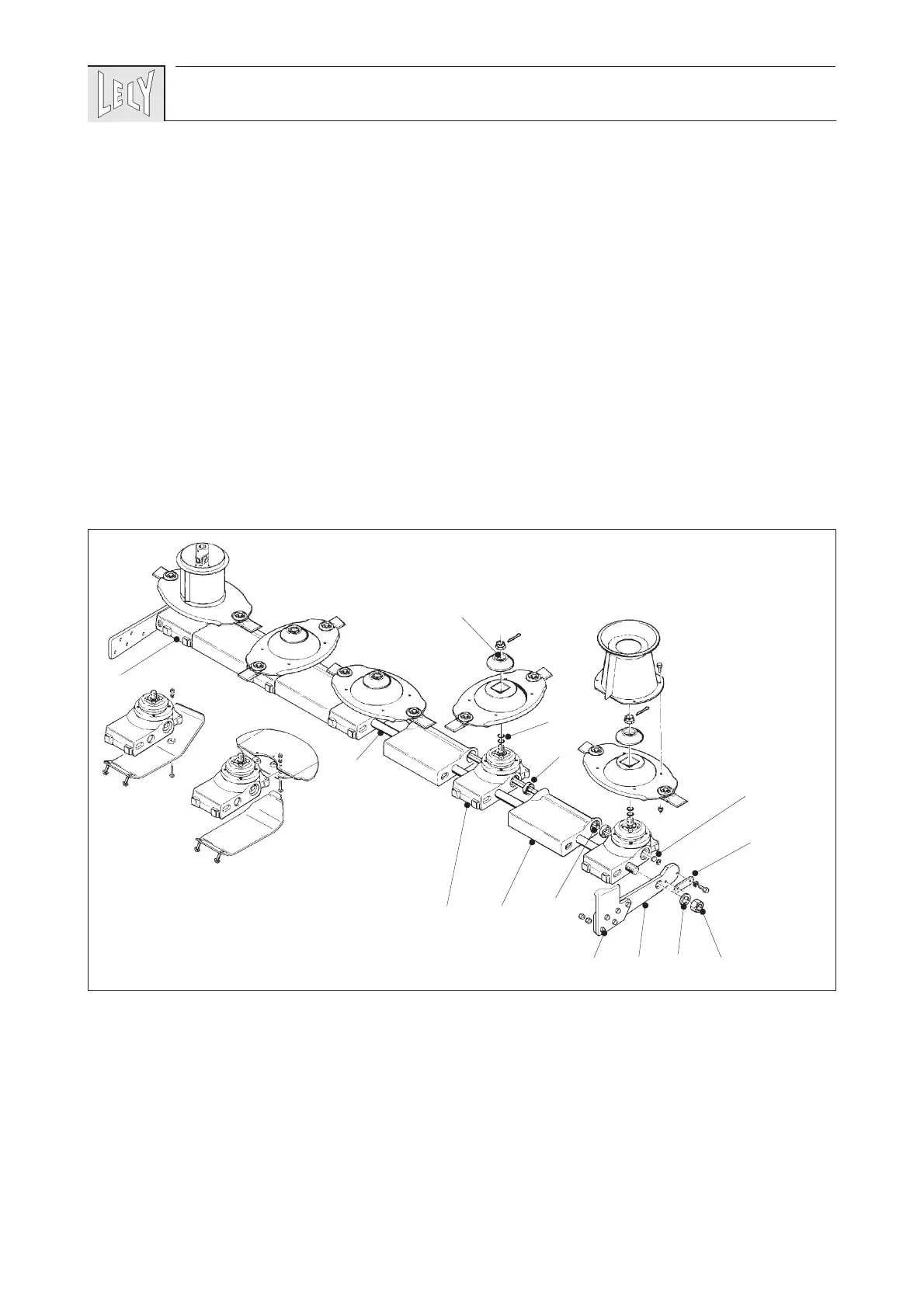

Die Nummern zwischen Klammern verweisen auf die Nummern in der
Abbildung A-1.
Der Mähbalken ist aus für sich stehenden Mäheinheiten (1)
zusammengebaut. Die Einheiten werden von Zwischen-
gehäusen (2) auf Distanz gehalten. Die Mäheinheiten und
Zwischengehäuse werden von einer Verbindungsstange (3)
miteinander verbunden.
Die Mäheinheiten werden von der Antriebseinheit (4) aus
durch eine Antriebswelle (5) angetrieben.
Dank dieser Konstruktion kann eine Mäheinheit oder eine
Antriebswelle schnell ausgewechselt werden.
Bei dem SPLENDIMO MC Mähwerk/ Mähknickzetter mit
Typ “S” Mähscheiben, kann auf Wunsch ebenfalls die
Reihenfolge der links- und rechtsdrehenden Mäheinheiten
geändert werden.
Die Zerlegung des Mähbalkens findet folgendermassen statt.
- Maschine im Schlepperkraftheber anordnen.
- Maschine auf ebenem Boden abstellen.
- Sicherungsplatte (6) entfernen.
92
Anlage A
A-1
4
12
14987
11
10
13
6
12
5
3
