- Mutter M30 (7) um einige Drehungen lockern.
- Mutter (7) und Ring (8) entfernen.
- Kopfplatte (9) gemeinsam mit dem Schwadbrett entfernen.
- Die Mäheinheiten und Zwischengehäuse von der Verbin-
dungsstange (3) schieben.
Mähbalken in umgekehrter Reihenfolge wieder zusammen-
bauen. Dabei sind nachstehende Hinweise zu beachten.
- Zentrierringe (10) und Trennungsflächen der Mäheinheiten
und der Zwischengehäuse vor der Montage reinigen.
- Kontrollieren Sie, ob nicht irgendwelche verschmutzende
Teile zwischen den nicht abgebauten Mäheinheiten und
Zwischengehäusen geraten sind.

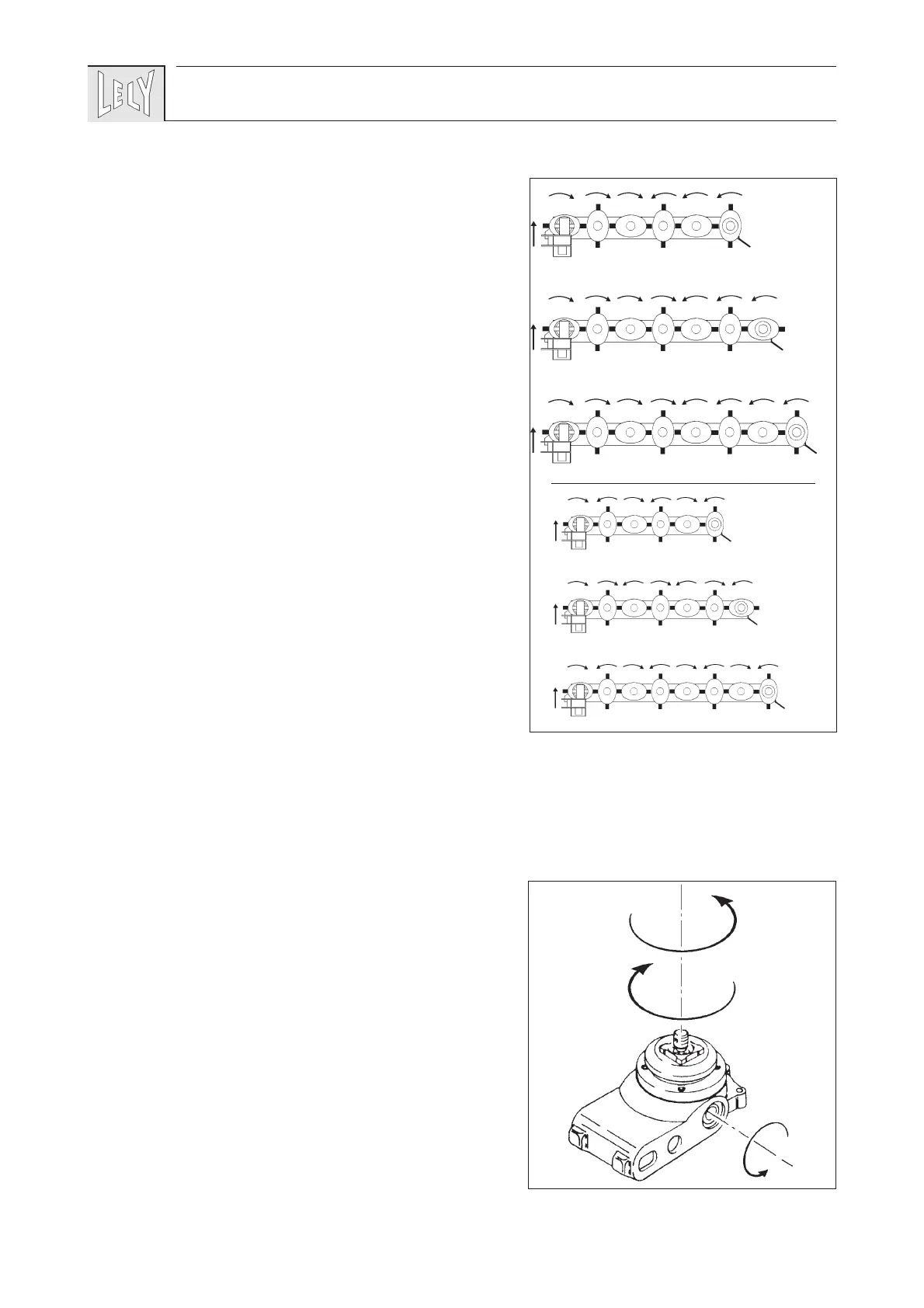

- Die Mäheinheiten mit Drehrichtung gemäss serienmässi-
ger Aufstellung (Bild A-2) oder einer Aufstellung nach
eigener Einsicht (nur bei Typ “S” Mähscheiben) mon-
tieren.
• Eine rechtsdrehende Mäheinheit des SPLENDIMO MC
Mähwerks/ Mähknickzetters kann man wie folgt
erkennen:
Wenn die Nabe rechtsum gedreht wird (R: Bild A-3),
wird das Antriebszahnrad auf der rechten Seite (von
hinten gesehen) nach links mitdrehen.
• Eine links drehende Mäheinheit kann man wie folgt
erkennen:
Wenn die Nabe nach links gedreht wird (L: Bild A-3),
wird das Antriebszahnrad auf der rechten Seite nach
links mitdrehen.
- Achten Sie darauf, dass sich die Mähscheiben um 90°
versetzt drehen. Wenn eine Mäheinheit nicht direkt auf
die Welle passt, soll man die Mähscheibe ein oder
mehrere Male um eine halbe Drehung verdrehen. bis
sich die Mäheinheit auf die Welle schieben lässt.
- Wenn eine Mähscheibe abgebaut worden ist, soll kontrol-
liert werden ob:
- Wenn eine Mähscheibe abgebaut worden ist, sollen Sie
kontrollieren ob sich der O-Ring im Druckstück befindet.
- Die Kronenmutter (12) ist mit einem Anzugsmoment von
150-250 Nm (15-20 kgm) anzuziehen und mit einem Splint
zu arretieren.
- In der äusseren Mäheinheit soll die Sicherungsscheibe (13)
mit dem Sicherungsring angeordnet sein. Wenn diese
Einheit ausgewechselt wird, soll man die beiden hinüber-
bringen.
93
A-3
R
L
!
Anlage A
A-2
SPLENDIMO
®
240 MCS
SPLENDIMO
®
280 MCS
SPLENDIMO
®
320 MCS
SPLENDIMO
®
240 MCN
SPLENDIMO
®
320 MCN
SPLENDIMO
®
280 MCN
