LELY SPLENDIMO MC - Graissage des Unités de Fauchage

7.6 Graissage des unités de fauchage
Renouveler la graisse des unités de fauchage toutes les 500
heures de service ou après fauchage de 1000 hectares.
Respecter les instructions suivantes :
- Enlever le disque de fauchage.

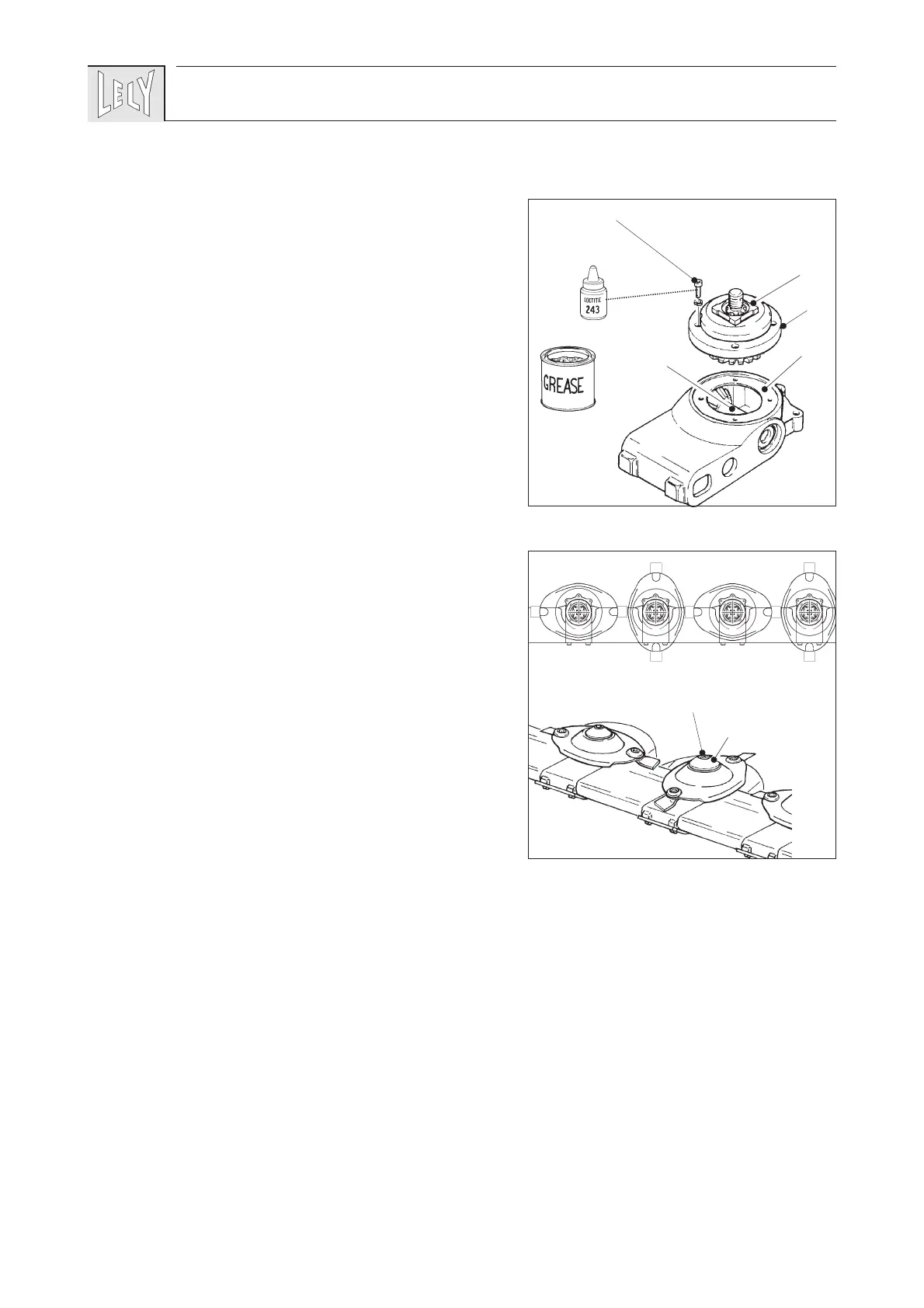

- Retirer le boîtier de roulement A (fig. 26) de l’unité. Veiller
à ce que les rondelles B restent dans leur position.
Lorsque plusieurs boîtiers de roulement sont démontés
en même temps, s’assurer que chaque boîtier soit remis
sur l’unité de fauchage dont il a été retiré.
- Eliminer la graisse de l’unité. Ne pas utiliser de solvants
néfastes à l’étanchéité et/ou au graissage des roulements.
- Remplir l’unité de 95 g de graisse.
(Utiliser une graisse correspondant à la classification
NLGI 0, type de graisse à base de savon calcium-lithium ou
lithium / Shell Alvania WR 0)
Respecter exactement la quantité indiquée pour éviter
une surchauffe ou des dégâts causés à l’unité.
- Replacer le boîtier de roulement sur l’unité de fauchage.
Tourner le moyeu C (fig. 26) de façon à ce qu’il soit en
ligne avec celui de l’unité voisine (fig. 27).
- Enduire le filetage des vis CHC de Loctite 243 et les serrer
avec un moment de 36 Nm (3,6 kgm) pour l’écrou crénelé
M22 sur l’unité de fauchage.
• Contrôler si le joint toryque (fig. 27) se trouve dans le
chapeau D.
• Monter le disque de fauchage. Serrer l’écrou à créneaux
(fig. 27) avec un moment de 150-250 Nm (15-25 kgm).
Bloquer l’écrou à créneaux avec une goupille fendue. Cette
goupille ne doit pas dépasser du chapeau.
67
!
26
20 Nm (2 kgm)/36 Nm (3,6 kgm)
0.095 kg
NLGI 0
C
A
B
27
150-250 Nm (15-25 kgm)
!
D
