LELY SPLENDIMO MC - A Montage Et Demontage de la Barre de Coupe

A MONTAGE/DEMONTAGE DE LA BARRE DE
COUPE

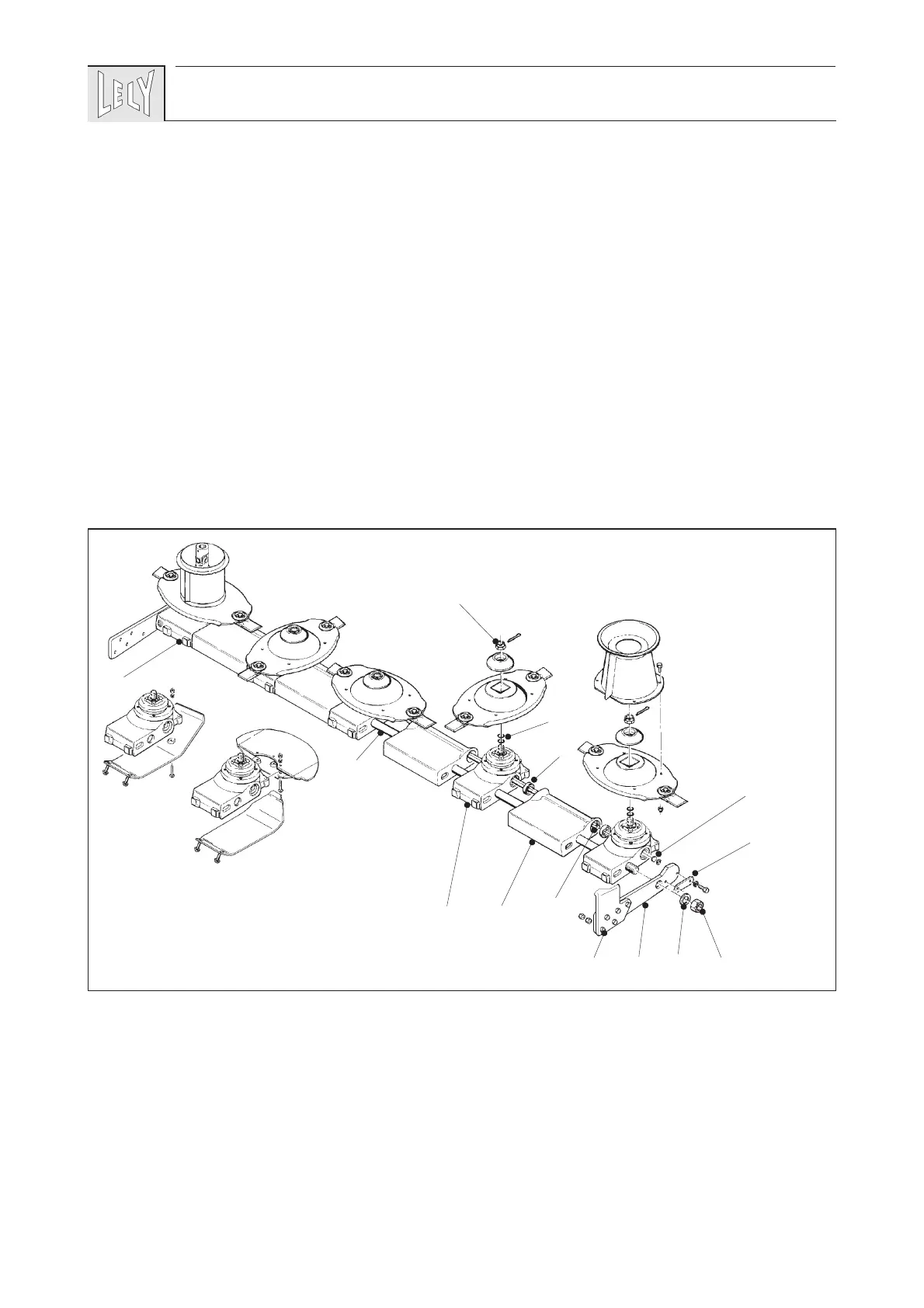

Les numéros indiqués entre crochets correspondent aux références de la
figure A-1.
La barre de coupe se compose d’unités indépendantes (1) qui
sont séparées par des entretoises (2) les tenant à distance. Les
unités de fauchage et les entretoises sont assemblées par une
barre de jonction (3).
L’entraînement des unités est assuré à partir de l’unité
menante (4) au moyen d’un arbre de transmission (5).
Grâce à cette construction, le remplacement d’une unité ou
d’un arbre de transmission peut se faire rapidement. Sur la
faucheuse/ conditionneuse SPLENDIMO MC avec type “S”
des disques et si besoin est, l’ordre des unités ayant une
rotation à droite et à gauche peut également être modifié.
Pour démonter la barre de coupe, procéder comme suit :
• Ancrer la machine dans le système de relevage d’un
tracteur.
• Mettre la machine sur un terrain plat.
• Démonter la plaque de blocage (6).
• Desserrer l’écrou M30 (7) de quelques tours.
68
Annexe A
A-1
4
12
14987
11
10
13
6
12
5
3
