Die nicht hinreichend fest angezogenen Bolzen und
Muttern sind mit einem Anzugsmoment das Sie der
nachstehenden Tabelle entnehmen können, nachzuziehen.
• Getriebe auf Ölverlust
kontrollieren (für den Ölwechsel:
siehe Abschnitt 7.5).

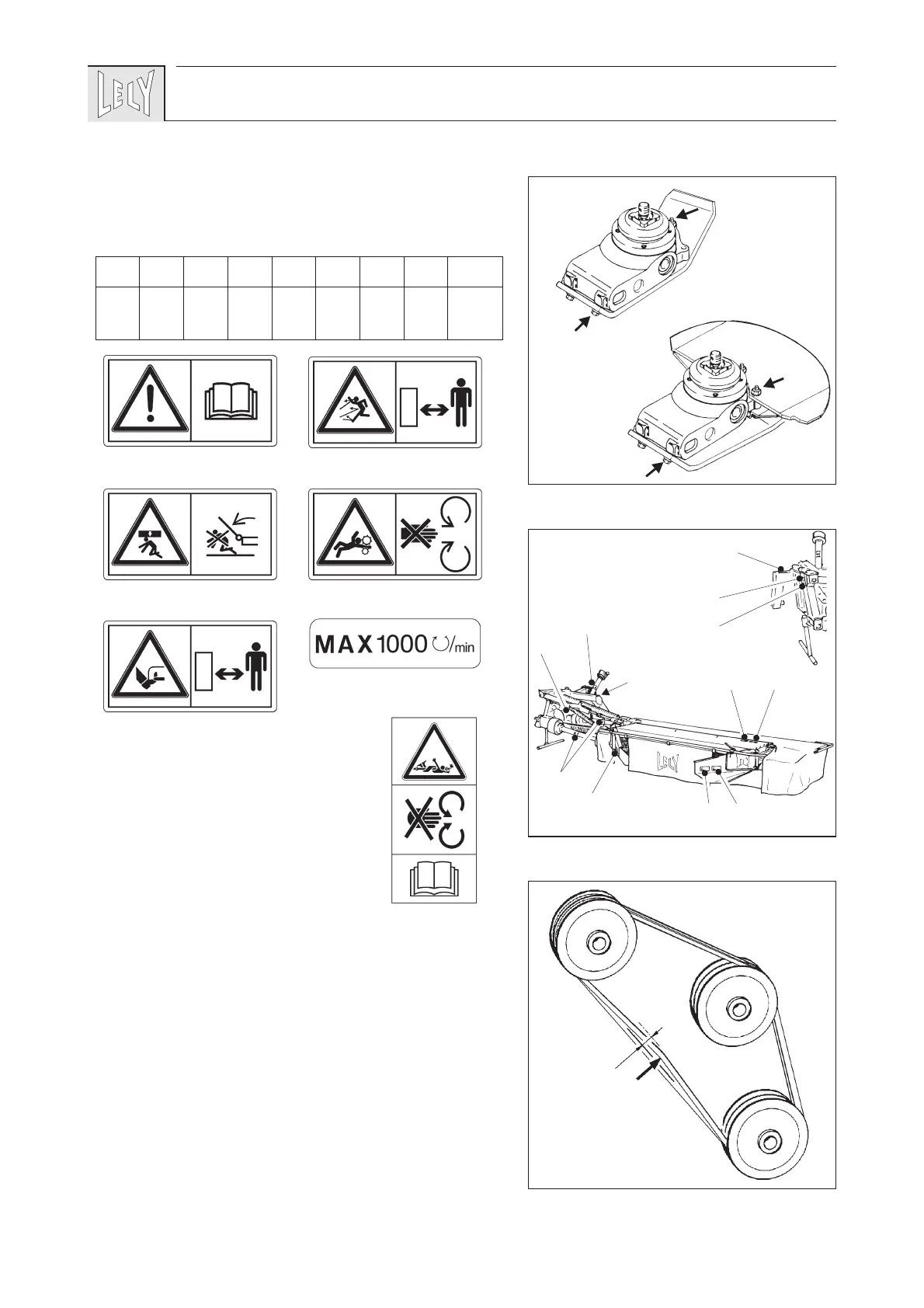

• Kontrollieren Sie, ob sich
sämtliche Sicherheitsaufkleber in
einwandfreiem Zustand an der
Maschine befinden (Bild 21).
A
(bestellnummer 9.1170.0408.0) -2x-
B
(bestellnummer 9.1170.0410.2) -3x-
C
(bestellnummer 9.1170.0420.5)
D (bestellnummer 9.1170.0407.6)
E (bestellnummer 9.1170.0419.4)
F (bestellnummer 9.1170.0125.4) -2x-
G
(bestellnummer 16.61.175) -3x-
• Überprüfen Sie die Spannung der Keilriemen (320 MC
Mähwerk).
• Nehmen Sie dazu den Keilriemenkasten auseinander. Die
Spannung muß so hoch sein, daß jeder Riemen in der Mitte
zwischen den Riemenscheiben (Abb. 22) mit einer Kraft
von 70 N (7 kg) ca. 10 mm eingedrückt werden kann.
• E s empfiehlt sich, die Spannung von den Keilriemen
wegzunehmen, wenn man die Maschine voraussichtlich
während längerer Zeit nicht einsetzen wird.
89
20
21
A
G
G
B
EB
DA
F
B
C
F
A
G
C D
B
E
M6 M8 M10 M12 M14 M16 M20 M24
Nm 10 25 50 85 135 215 410 710
kgm 1,0 2,5 5,0 8,5 13,5 21,5 41,0 71,0
F
22
10 mm
70 N
(7 kg)
