Lenze EMB9352-E

Installation électrique
Module de freinage 9351
Raccordement au variateur 8200 vector (15 − 90 kW)
6

130
EDBMB935X DE/EN/FR 11.0
6.4 Module de freinage 9351
6.4.1 Raccordement au variateur 8200 vector (15 − 90 kW)
K1
K1
U
V W
M
3~
PE
K1
F1...F3
Z2
+UG
-UG
9351
Z1
K1
OFF
ON
RFR
RB
T1
T2
L1 L2
L3
Z3
F4
F5
28
E1
...
20
"
-UG +UG
PE
"
"
"
PE
PE
"
"
"
"
L3
N
PE
L1
L2
9350br_006

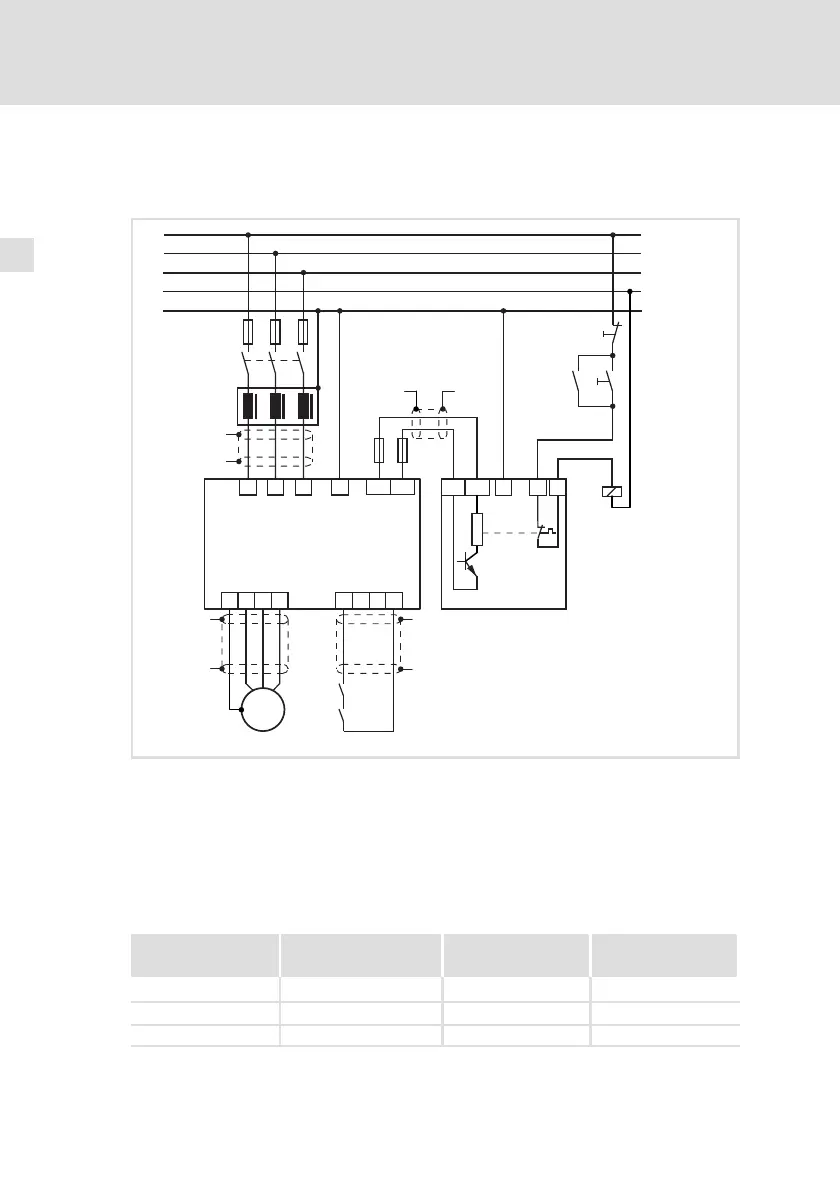

Fig. 6 Raccordement du module de freinage 9351 aux variateurs de
vitesse 8200 vector (15 − 90 kW)
Z1 Module de freinage
Z2 Variateur de vitesse
Z3 Self réseau
K1 Contacteur réseau
F1 ... F3 Fusibles réseau
F4, F5 Fusibles pour bus CC (recommandation)
Tension réseau [V
eff
] Seuil de commutation
[V]
Position de
l’interrupteur S1
Position de
l’interrupteur S2
230 375 OFF OFF
400 ... 460 725 ON OFF
480
1)
765 ON ON
1)
En gras = réglage Lenze
