Lenze EMB9352-E

Elektrische Installation
Parallelschaltung
Bremseinheiten mit einem gemeinsamen Bremswiderstand
6

45
EDBMB935X DE/EN/FR 11.0
6.7.2 Bremseinheiten mit einem gemeinsamen Bremswiderstand
Maste r
+UG
-UG
E1
9352
Z1
E2 A1 A2
PE
RB1 RB2
+UG
-UG
PE
F1-F2
Slave
RB1 RB2
E1
9352
Z2
E2 A1 A2
PE
+UG -UG
F3-F4
Z3
RB1 RB1 RB2 RB2
"
"
"
"
X1
PE
"
"
"
"
"
"
"
"
£
1m, 4mm
2
£
1m, 4mm
2
£ 2m
£ 2m
£
1m, 4mm
2
£
1m, 4mm
2
0
0
1
JRB
9350br_013

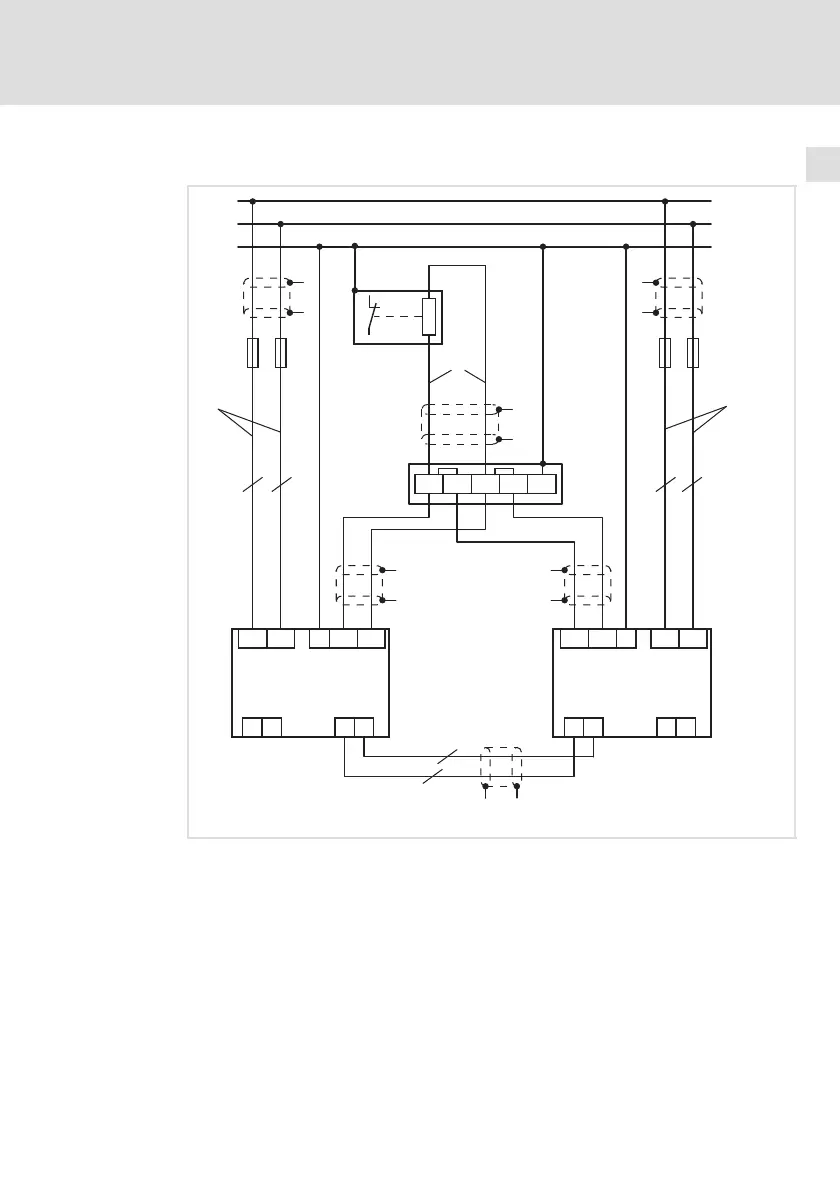

Abb. 11 Parallelschaltung von 2 Bremschoppern an einem Bremswiderstand
Z1 Bremschopper 1 = Master
Z2 Bremschopper 2 = Slave
Z3 Bremswiderstand
F1 ... F4 DC−Zwischenkreissicherungen
X1 Klemmenleiste
JRB Thermokontakt muss in die Temperaturüberwachung eingebunden werden
 Längendifferenz der 4 Leitungen: £ 0,05 m
 Länge der Leitung Bremseinheit − Bremswiderstand: £ 8 m
