LMF Clima LCM - Page 78

firmware 0.06 Rev.03 B/ E

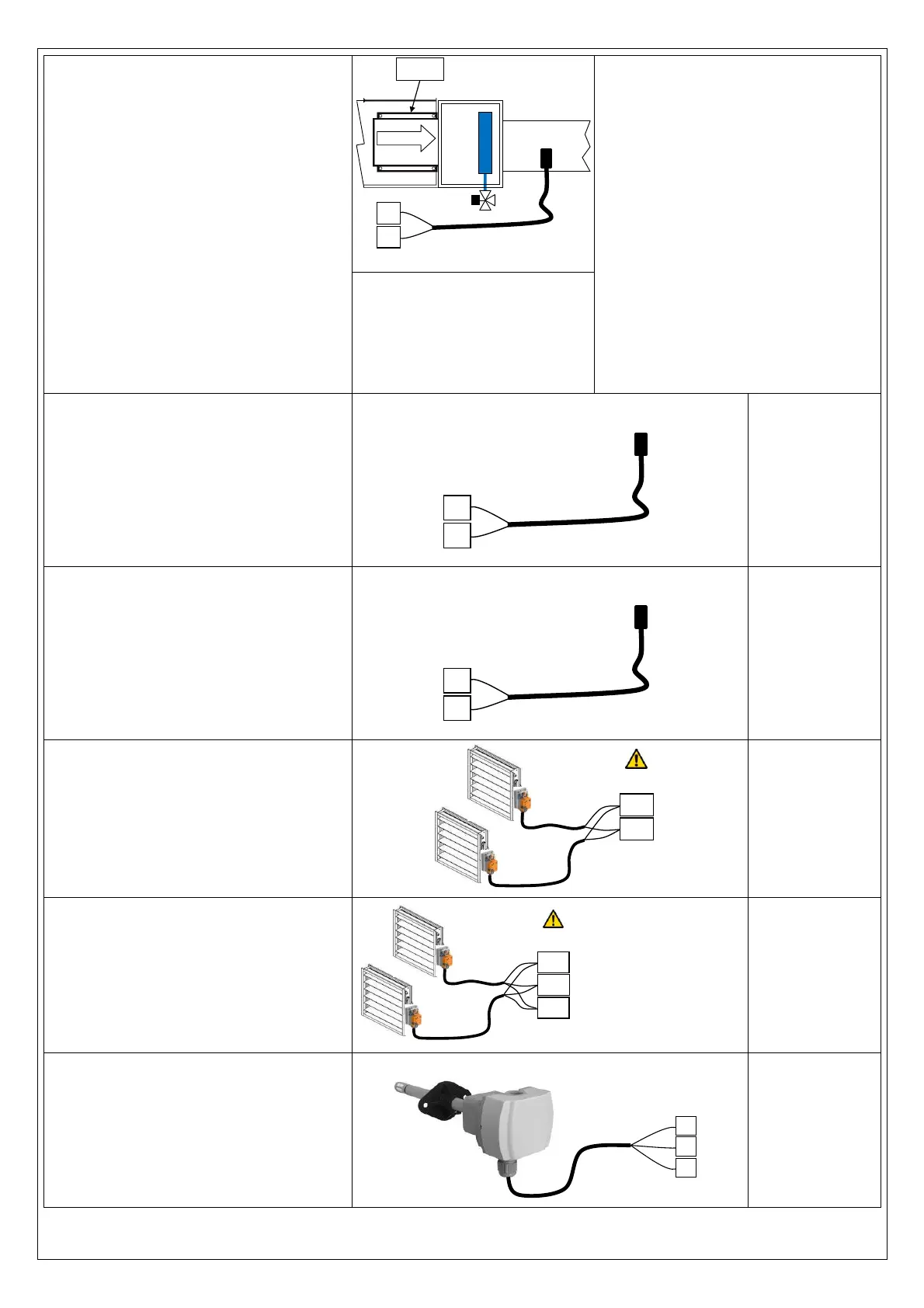

Sonda temp. mandata (BTM)
Supply air temperature sensor
Sonda de temperatura de impulsiòn
Zuluft-Temperatursensor
Sonde temp. alimentation
Ventilatore
Fan
Immisione
Supply
BTM
13
0
NTC
10K
25°C
 Posizioare l’eleeto sesiile
della sonda di regolazione a valle
dell’ultio dispositivo terio.
 Place the sensing element of the
control probe downstream of the
last thermal device.
 Coloque el elemento sensor de la
sonda de control aguas abajo del
último dispositivo térmico.
 Legen Sie die Messfühler der
Regelsonde hinter dem letzten
Wärmegerät.
 Placez le sonde de contrôle en aval
de la dernière dispositif thermique.
 (Password= 1)
 
 ฀฀0
Sonda temp. esterna (BTE)
Fresh air temperature sensor
Sonda de aire externa
Externer Temperatursensor
Sonde temp. extérieure
BTE
14
0
NTC
10K
25°C
฀
Sonda temperatura ripresa (BTR)
Exhaust temperature probe
Sonda de temeparturta de escape
Abluft temperatur sensor
Sonde temperature reprise
BTR
17
0
NTC
10K
25°C
 (Password= 1)
 
 ฀฀1
 ฀ ฀2฀
Serrande esterne (ON-OFF)(SSE)
External dampers
Compuertas externas
Externe Dämpfer
Trappes externes
1
2
230Vac
N1
L10
CLAMPS
 (password= 1)
 
 ฀ ฀
Serrande esterne (0-10V)
External dampers
Compuertas externas
Externe Dämpfer
Trappes externes
Y
G
24Vac
28
201
CLAMPS
200
G0
Y= …V
G= Fase (24Vac)
G0= GND
 (password= 1)
 
 ฀ ฀
Regolazione ventilatore con CO2
Fan control with CO2
Control del ventilador con el CO2
Lüftersteuerung mit CO2
Régulationventilateur avec CO2
27
1
0
CO2
U1
G
G0
CLAMPS
 (Password= 1)
 
  = 1
