8
Caméra P/I
26
mm
Interrupteur de
plafond
1

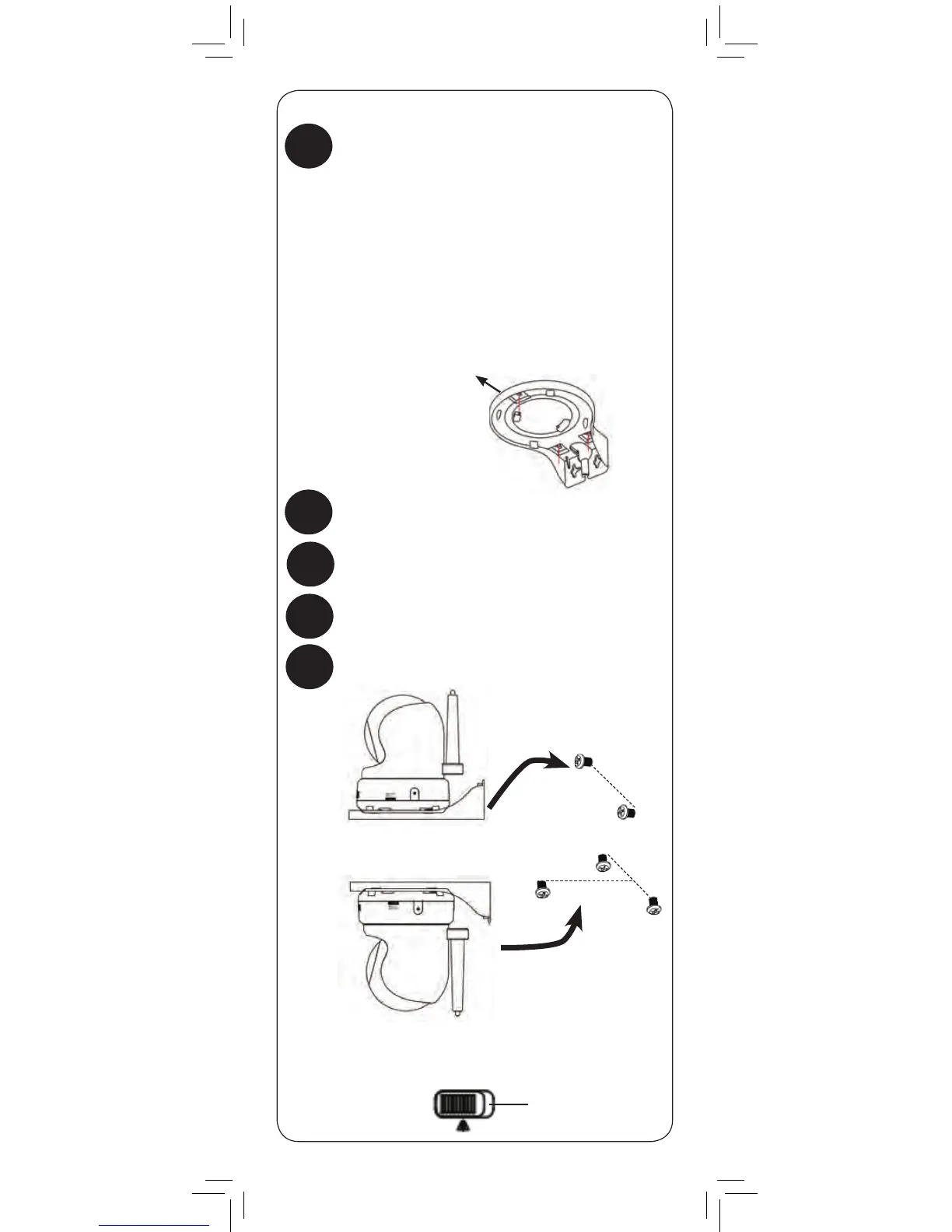

Percez 2 trous dans le mur avec des centres à
exactement 26 mm de distance l'un de l'autre.
Tenez la plaque de montage P/I incluse contre le
plafond. À l'aide d'un crayon, marquez le centre
des 3 fentes de montage. Percez aux endroits
marqués
REMARQUE : Assurez-vous que la fente unique
fait face à la zone de visualisation.
Insérez les chevilles dans les trous avec un marteau.
Insérez les vis au 2/3 de la profondeur.
2
OU
94 mm
34
mm
Placez la caméra sur la plaque de montage et
tournez dans le sens horaire pour fixer.
5
REMARQUE : Pour l'installation au plafond, utilisez
l'interrupteur de plafond en bas de la caméra P/I afin
d'inverser l'image vidéo.
Dans le cas d'une installation au mur :
Dans le cas d'une installation au plafond :
Alignez les fentes sur la plaque de montage avec
les vis et poussez pour fixer en place.
3
Serrez les vis afin de fixer la plaque de montage.
4
Zone de
visualisation
