Lutron Electronics QS Timeclock Quick Installation And Operation Guide

QS Timeclock 安装和操作快速指南
7
®
• 系统通信使用 IEC PELV/NEC® 2 类接线。
• 安装 IEC PELV/NEC® 2 类接线和线电压/电
源线时请遵守所有当地和国家电气规范。
• 完成控制单元暗线箱中的所有连接。
• 接线可以是 T 型接头或菊花链式接头。
• 24 V- 100 mA IEC PELV/NEC® 2 类。
QS Link 接线（续）

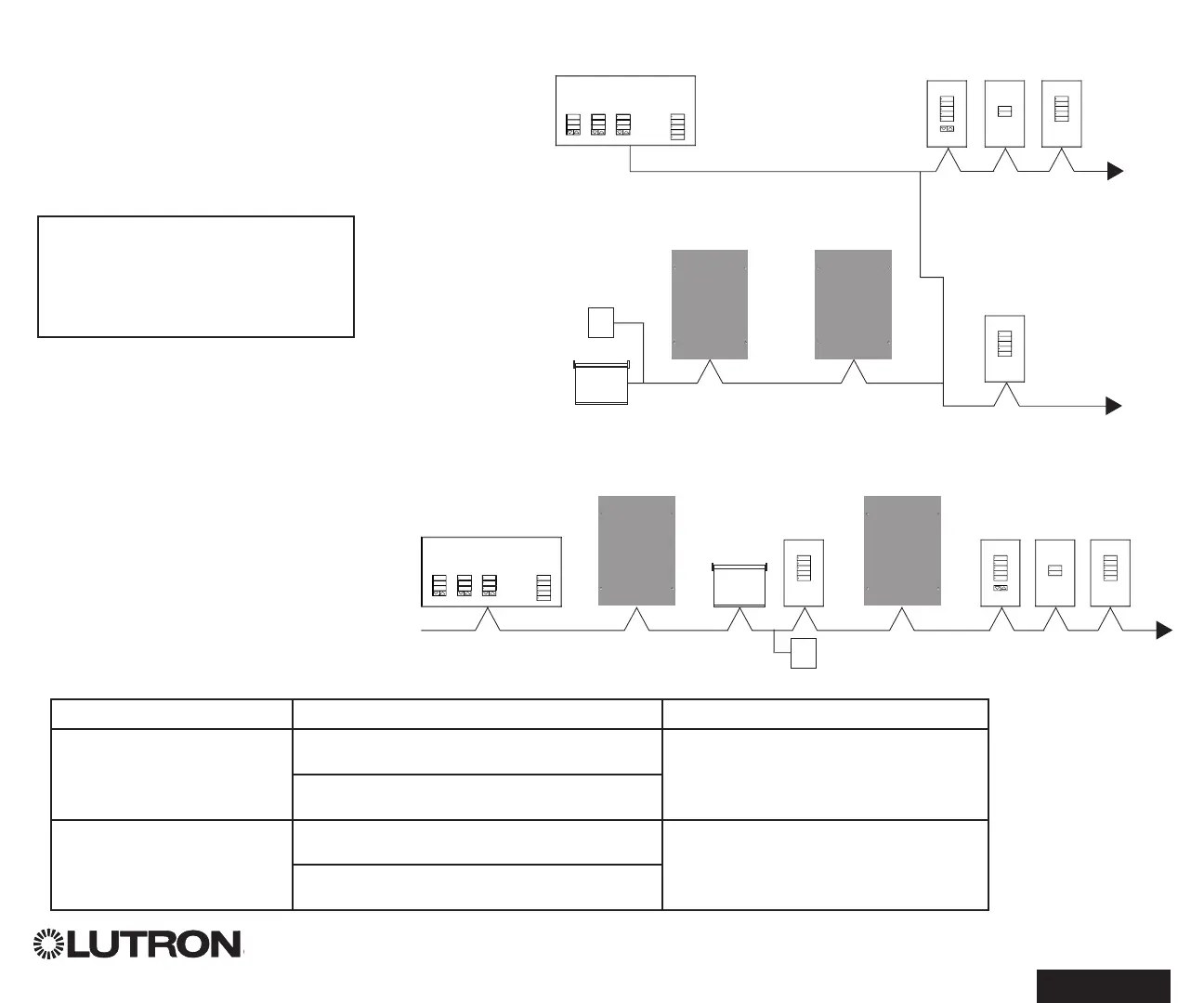

T 型接口接线示例
LUTRON LUTRONLUTRON LUTRON
LUTRON LUTRON LUTRON
LUTRON
LUTRON
LU
TRON
LUTRON LUTRON LUTRON
QS Timeclock
seeTouch QS
Sivoia QS
百叶窗
Sivoia QS
智能面板
Energi Savr Node
Energi Savr Node
LUTRON LUTRONLUTRON LUTRON
LUTRON LUTRON LUTRON
LUTRON
LUTRON
LU
TRON
LUTRON LUTRON LUTRON
Sivoia QS
智能面板
QS Timeclock
Sivoia QS
百叶窗
seeTouch QS
菊花链接线示例
Energi Savr Node
Energi Savr Node
注：QS Timeclock 在 QS Link 上提
供了 3 个用电单元。有关 PDU 的更
多信息，请参阅 www.lutron.com 上
的“Power Draw Units on the QS
Link”， PN 369405。
线尺寸（检查您的区域中的兼容性）
QS Link 接线长度
线规
Lutron 线缆部件编号
少于 153 m 电源（端子 1 和 2）
1 根 1.0 mm
2
(18 AWG) GRX-CBL-346S（非增压）
GRX-PCBL-346S（增压）
数据（端子 3 和 4）
1 根双绞屏蔽电缆 0.5 mm
2
(22 AWG)
153 至 610 m 电源（端子 1 和 2）
1 根 4.0 mm
2
(12 AWG) GRX-CBL-46L（非增压）
GRX-PCBL-46L（增压）
数据（端子 3 和 4）
1 根双绞屏蔽电缆 0.5 mm
2
(22 AWG)
