Lutron Electronics QS Timeclock User Manual

Installatie- en bedieningshandleiding voor QS-tijdschakelklok 11
®
Limieten instellen (vervolg)
5. Stel de momenteel geselecteerde EDU in op het juiste niveau
voor de sluitlimiet (hoeveel de raambekleding maximaal
magsluiten) met de op- en neer-knoppen.
6. Druk de onderste knop van de zonweringsknopgroep
5seconden lang in om de huidige positie als sluitlimiet inte
stellen. De led naast de onderste knop knippert snelgedurende
2 seconden.
7. Herhaal stap 2 tot en met 6 om open- en sluitlimieten
in te stellen voor elke raambekleding die aan de
zonweringsknopgroep is toegewezen.
8. Druk de bovenste knop en de op-knop op de
zonweringsknopgroep tegelijk in om de limietinstelmodus
afte sluiten.

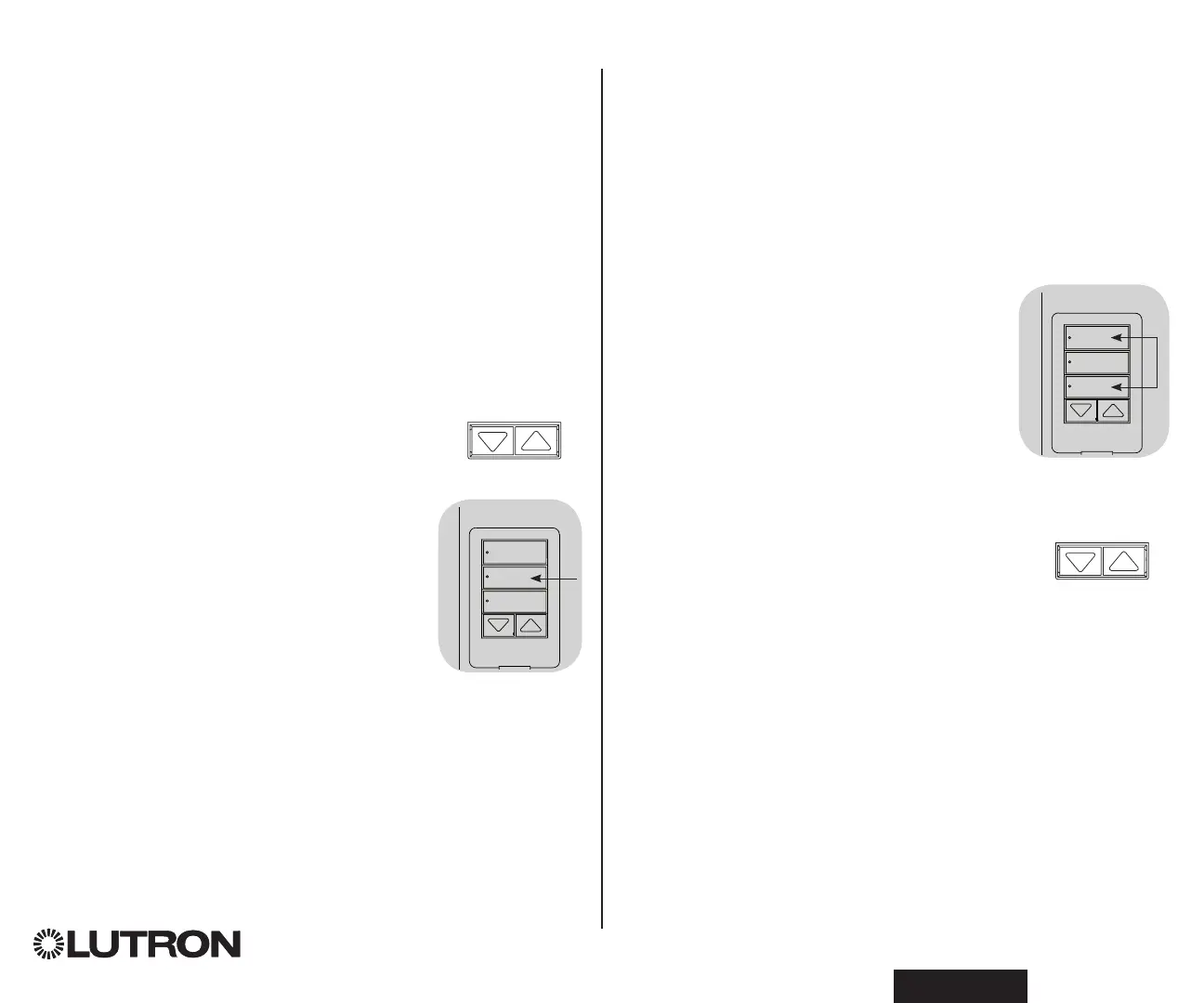

Voorinstelling instellen: Eenvoudige methode
1. Gebruik de op- en neer-knoppen van de
zonweringsknopgroep om alle elektronische
aandrijvingen (EDUs) van de raambekledingen
inte stellen op de gewenste voorinstelniveaus.
2. Druk de middelste knop van de
zonweringknopgroep 5 seconden lang in om
de voorinstelposities van de EDU op te slaan.
De led naast de knop gaat knipperen en blijft
vervolgens branden om aan te geven dat de
voorinstelling is opgeslagen.
Opmerking: Wanneer voorinstellingen voor
een EDU zijn toegewezen
aan knoppen van een
zonweringsknopgroep, kunnen
deze voorinstellingen alleen worden opgeroepen
met de zonweringsknopgroep waaraan de EDU
is toegewezen, en een zonweringsknopgroep
kanalleen de voorinstellingsniveaus oproepen van
EDU’s waaraan hij is toegewezen.
Voorinstelling instellen: Geavanceerde methode
• De geavanceerde methode voor het instellen van voorinstellingen
is alleen nodig als u de raambekledingen die aan de
zonweringsknopgroep zijn toegewezen op verschillende posities
wilt instellen in de voorinstelling. Als u alle raambekledingen
opdezelfde posities wilt instellen in de voorinstelling, gebruikt
ude links getoonde eenvoudige methode.
• Wanneer u de toewijzingsmodus start, gaan alle
raambekledingen bewegen tussen hun open- en sluitlimieten.
Controleer of de open- en sluitlimieten correct zijn ingesteld.
1. Druk de bovenste en onderste knop van
de zonweringsknopgroep waarvoor u de
voorinstelling wilt instellen tegelijk in. De leds
naast de knoppen gaan knipperen. De EDUs
van de toegewezen raambekledingen gaan
naar hun sluitlimieten, de EDUs van niet-
toegewezen raambekledingen gaan naar
hun openlimieten.
2. Druk de middelste knop van de
zonweringsknopgroep in en laat hem weer los. De led naast
de knop gaat snel knipperen. De EDU’s van de toegewezen
raambekledingen gaan naar hun huidige voorinstellingen.
3. Gebruik de op- en neer-knoppen om alle EDU’s
van toegewezen raambekledingen naar de
gewenste voorinstelling te bewegen.
4. Als u een EDU afzonderlijk naar de gewenste voorinstelling
wiltbewegen, kunt u de EDU selecteren met de bovenste knop
van de zonweringsknopgroep. Telkens als u de bovenste knop
indrukt en loslaat, opent en sluit een andere EDU die aan deze
zonweringsknopgroep is toegewezen binnen een bereik van
200 mm . Druk meermaals op de knop totdat de EDU van de
raambekleding die u wilt instellen beweegt. Stel de EDU op
degewenste hoogte in met de op- en neer-knoppen.
Herhaal deze stap voor alle toegewezen EDUs.
5. Wanneer u tevreden bent met de positie van alle toegewezen
EDU’s die u als voorinstelling wilt instellen, drukt u de middelste
knop van de zonweringsknopgroep 5 seconden lang in.
Devoorinstelling wordt opgeslagen.
6. Druk de bovenste en onderste knop van de zonweringknopgroep
tegelijk in gedurende 5 seconden om terug te keren naar de
normale modus. De leds naast de knoppen stoppen met knipperen.
Instellingen van raambekledingen aanpassen (vervolg)
OK
12
3
4
5
6
OK
12
3
4
5
6
