QS Timeclock 安装和操作指南
7
• 系统通信使用 IEC PELV/NEC® 2 类接线。
• 安装 IEC PELV/NEC® 2 类接线和线电压/电
源线时请遵守所有当地和国家电气规范。
• 完成控制单元暗线箱中的所有连接。
• 接线可以是 T 型接头或菊花链式接头。
• 24 V- 100 mA IEC PELV/NEC® 2 类。
QS Link 接线（续）

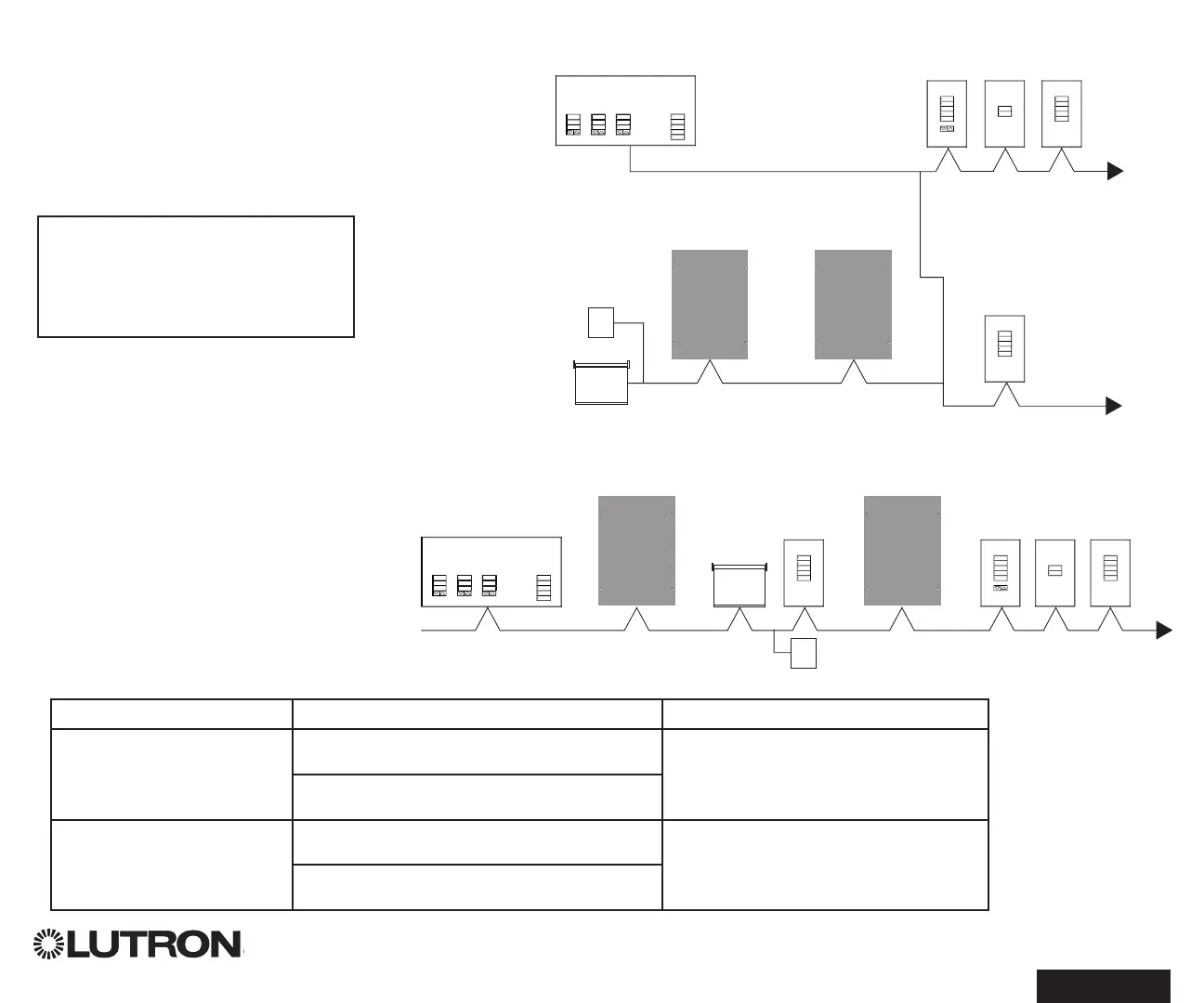

T 型接口接线示例
LUTRON LUTRONLUTRON LUTRON
LUTRON LUTRON LUTRON
LUTRON
LUTRON
L
U
TRON
LUTRON LUTRON LUTRON
QS Timeclock
seeTouch QS
Sivoia QS
百叶窗
Sivoia QS
智能面板
Energi Savr Node
Energi Savr Node
LUTRON LUTRONLUTRON LUTRON
LUTRON LUTRON LUTRON
LUTRON
LUTRON
L
U
TRON
LUTRON LUTRON LUTRON
Sivoia QS
智能面板
QS Timeclock
Sivoia QS
百叶窗
seeTouch QS
菊花链接线示例
Energi Savr Node
Energi Savr Node
注：QS Timeclock 在 QS Link 上提
供了 3 个用电单元。有关 PDU 的更
多信息，请参阅 www.lutron.com 上
的“Power Draw Units on the QS
Link”， PN 369405。
线尺寸（检查您的区域中的兼容性）
QS Link 接线长度
线规
Lutron 线缆部件编号
少于 153 m 电源（端子 1 和 2）
1 根 1.0 mm
2
(18 AWG) GRX-CBL-346S（非增压）
GRX-PCBL-346S（增压）
数据（端子 3 和 4）
1 根双绞屏蔽电缆 0.5 mm
2
(22 AWG)
153 至 610 m 电源（端子 1 和 2）
1 根 4.0 mm
2
(12 AWG) GRX-CBL-46L（非增压）
GRX-PCBL-46L（增压）
数据（端子 3 和 4）
1 根双绞屏蔽电缆 0.5 mm
2
(22 AWG)
