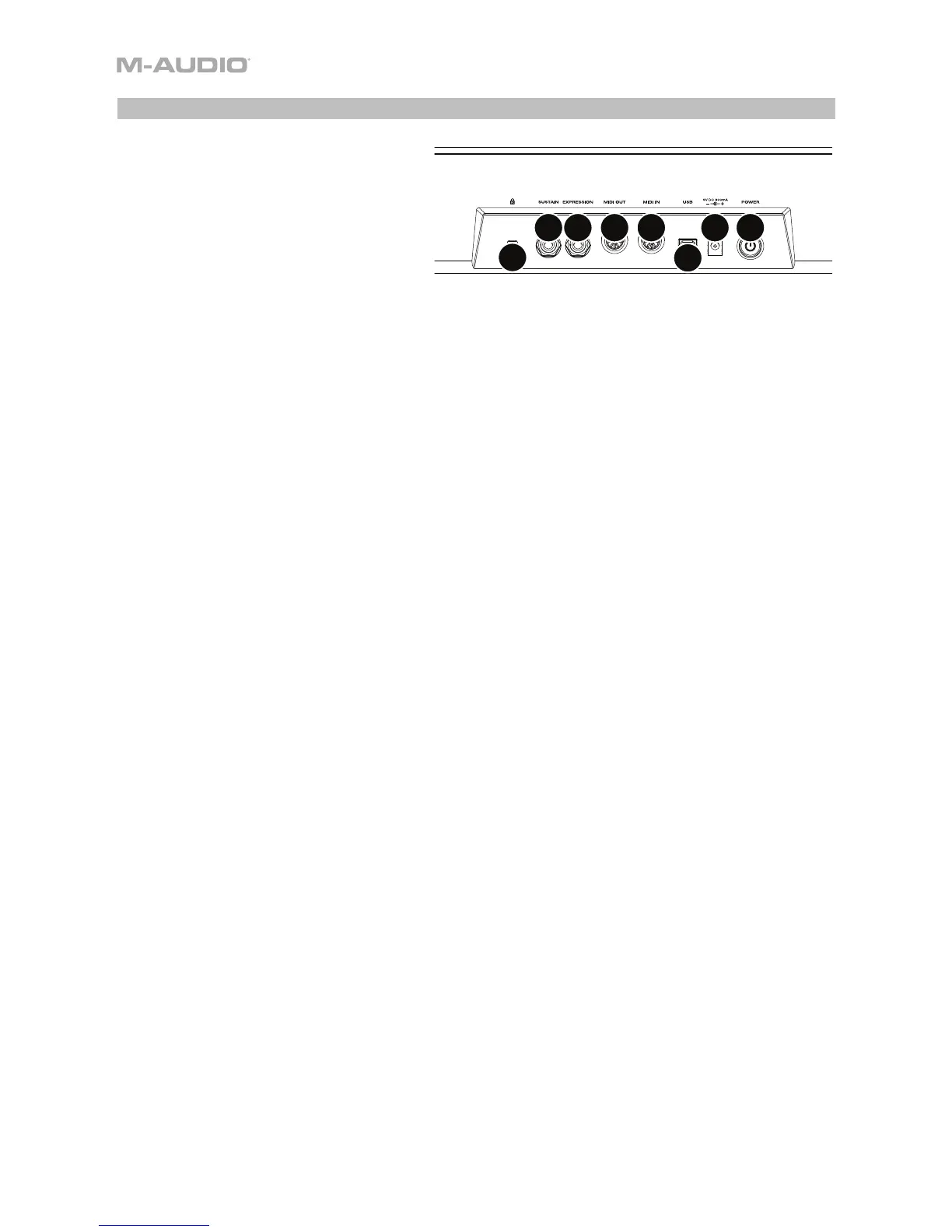

Panel trasero
1. Botón de encendido: Mantenga
pulsado este botón para encender o
apagar el CTRL49.
2. Entrada de corriente: Conecte esta
entrada de corriente a una toma de
corriente utilizando un adaptador de
corriente los incluidos (9V CC, 800
mA, centro positivo).
3. Puerto USB: Utilice un cable USB estándar para conectar este puerto USB a su ordenador. Si
lo conecta a un concentrador (hub) USB, asegúrese de que sea un concentrador alimentado.
Esta conexión también se utiliza para enviar y recibir datos MIDI desde y hacia su ordenador.
Cuando utiliza el CTRL49 con equipo MIDI externo:
• Si se conecta un dispositivo externo a la salida MIDI, su ordenador puede enviar mensajes
MIDI por este camino: Ordenador CTRL49 Dispositivo externo.
• Si se conecta un dispositivo externo a la entrada MIDI, dicho dispositivo puede enviar
mensajes MIDI por este camino: Dispositivo externo CTRL49 Ordenador. Los
mensajes MIDI pueden entonces enviarse hacia un dispositivo externo a través de la salida
MIDI, pero deben pasar primero por el ordenador.
4. Entrada MIDI: Utilice un cable MIDI estándar de cinco patillas para conectar esta entrada MIDI
a la salida MIDI de un dispositivo MIDI externo (por ejemplo, otro controlador MIDI). Los
mensajes MIDI que se envíen a esa entrada MIDI serán enviados a su ordenador a través del
puerto USB. Consulte la descripción Puerto USB precedente para información acerca de
cómo se encaminan los mensajes MIDI cuando se utiliza el CTRL49.
5. Salida MIDI: Utilice un cable MIDI estándar de cinco patillas para conectar esta salida MIDI a
la entrada MIDI de un dispositivo MIDI externo (por ejemplo, un sintetizador, secuenciador, caja
de ritmos, etc.). Consulte la descripción Puerto USB precedente para información acerca de
cómo se encaminan los mensajes MIDI cuando se utiliza el CTRL49.
6. Entrada para pedal de expresión: Conecte a esta entrada un pedal de expresión de 6,35 mm
(1/4 pulg.) TRS opcional.
7. Entrada para pedal de sostenido: Conecte a esta entrada un pedal de sostenido de 6,35 mm
(1/4 pulg.) TS opcional.
8. Ranura de bloqueo Kensington
®
: Puede utilizar esta ranura de bloqueo Kensington a fin de
sujetar el CTRL49 a una mesa u otra superficie.
