214251 10 Revision A
$
%
&
'
(
)

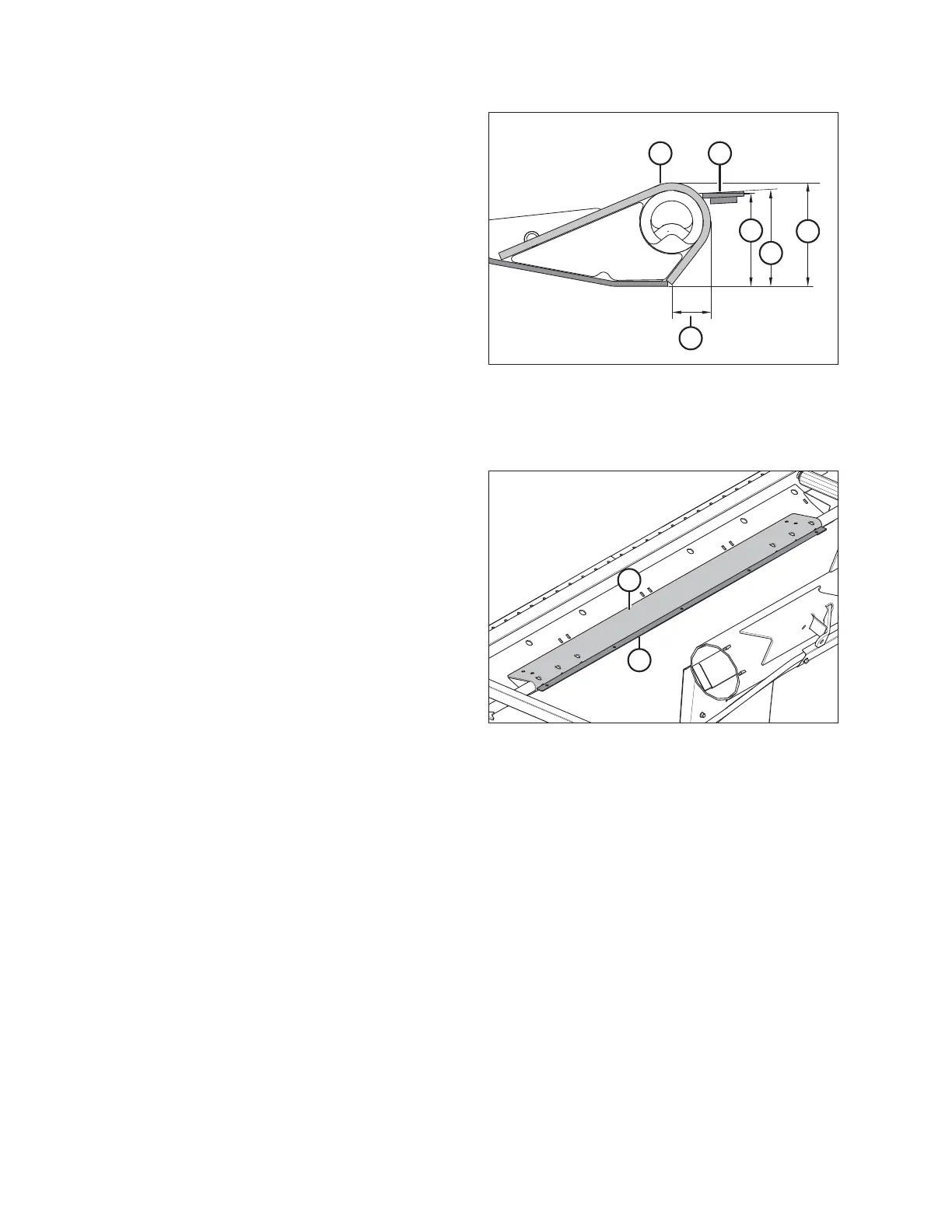

Figure 3.3: Side View of Transition Pan Support Angle
with Transition Pan Seal Plate Attached
A - Transition Pan Seal Plate B - Transition Pan Support Angle
C - 56 mm (2 3/16 in.) D - 24 mm (15/16 in.)
E - 3° Angle F - 63 mm (2 1/2 in.)
4. Position the new transition pan seal plate with weld
nuts (A) along the rear of the transition pan support
angle (B). Plate should be on the side away from the pan as
shown in Figure 3.3, page 10.
NOTE:
Ensure correct transition pan seal plate height (C).
$
%
Figure 3.4: New Transition Pan Seal Plate Installed on
Draper Header
5. Stitch weld top of transition pan seal plate (A) onto
transition pan support angle (B).
INSTALLATION INSTRUCTIONS
