Manual del detector Macurco CD-6B (Rev. 1.0) ES-LA
REV.: 1.0 [34-2900-0510-2 ] 29 | Página
7.3 Pruebas con gas

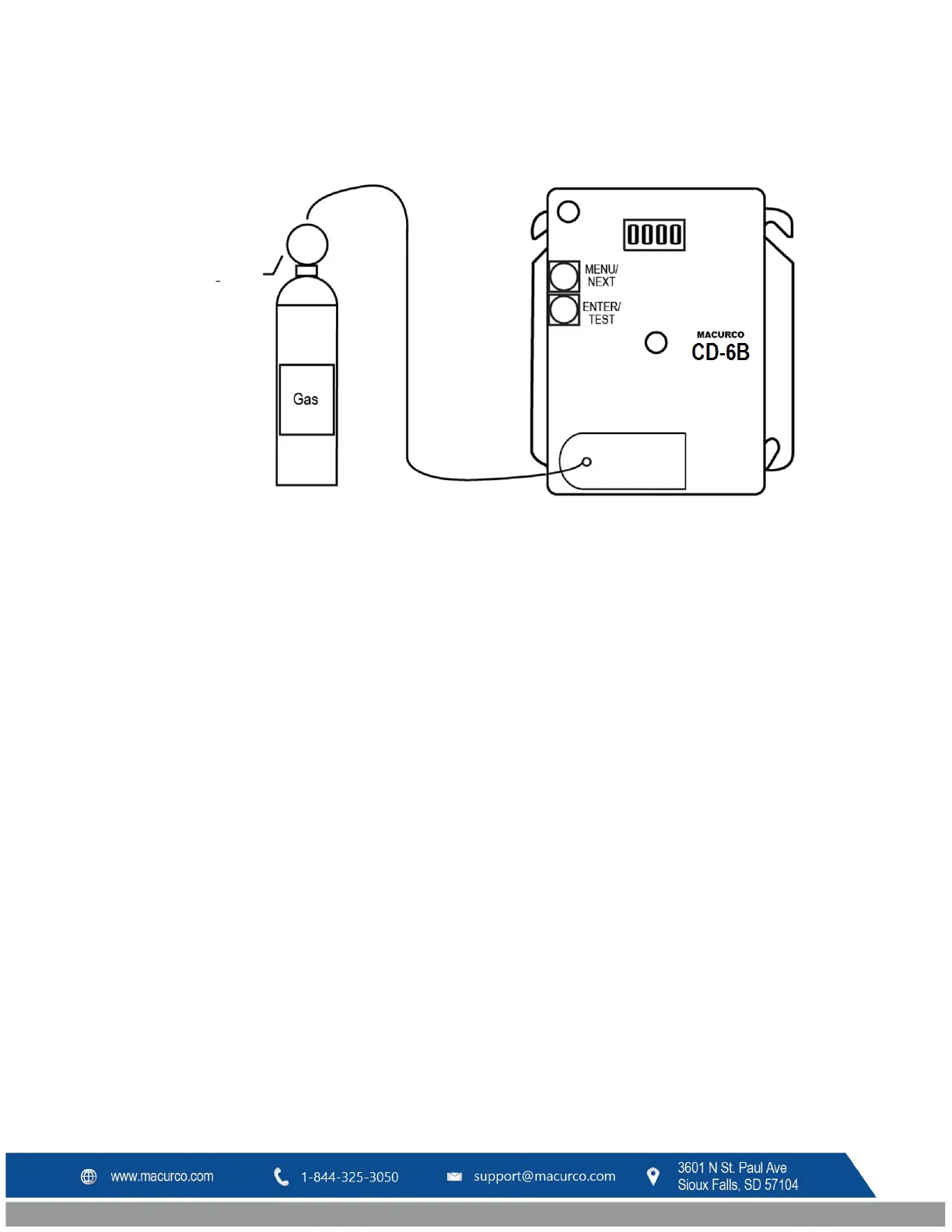

Figura 7-1 Conexión de calibración del CD-6B
7.3.1 Prueba de los relés de alarma
NOTA: la concentración de CO
2
activará los relés de alarma en función de los ajustes seleccionados.
1. Conecte el cilindro de dióxido de carbono al 5% en volumen al regulador.
2. Controle la presión en el manómetro del regulador. Si tiene 25 psi o menos, deberá reemplazar el recipiente
de gas. Revise la fecha de vencimiento de la carga del cilindro, si ha caducado, reemplace el cilindro.
3. Coloque la campana de prueba sobre el sensor de CO
2
. Abra el regulador para que comience a fluir el gas.
4. Los relés de alarma deberán activarse de acuerdo con los ajustes seleccionados.
5. Cuando la función de visualización está activada (On) y la concentración de CO
2
alcanza el valor seleccionado
para el Ajuste del relé de alarma 1, la pantalla alternará entre “ALr1” y la “lectura actual del gas”. Si el
zumbador está activado (opción bUZ en “On”), éste sonará para indicar una “Alarma”. Si la función de
visualización está desactivada (Off), la pantalla no muestra la concentración de CO
2
, pero muestra “ALr1”
mientras el relé de alarma 1 está activado.
NOTA: si el relé de alarma no se activa en 2 minutos, hay cuatro posibilidades:
a. El detector tiene el relé de alarma desactivado (diS). Ajuste el relé de alarma deseado al 1,5% y
repita la prueba.
b. El cilindro de gas está vacío, revise el manómetro. Reemplace el cilindro de gas si la presión es de 25
psi o menos.
c. La unidad se debe volver a calibrar (deje que realice una calibración automática en segundo plano o
calíbrela manualmente y repita la prueba).
d. El detector necesita servicio (envíe la unidad a la fábrica para su reparación).
6. Elimine el gas del sensor y vuelva a colocar la tapa superior.
Campana de
calibración
CD-6-CH
