4.5 Réglage du pivotement
La butée pivotante peut être progressivement réglée dans une plage de 0° à 90°. Trois crans d'arrêt
permettent le réglage rapide des angles 22,5° / 45° / 67,5°.
Pour déplacer la butée pivotante, procéder de la
manière suivante :
1. Dévisser la vis à ailettes 8 du réglage de
pivotement.
2. Pivoter la butée pivotante 1 dans l'angle voulu.
➢ L’angle peut être relevé sur la graduation
9, à l’aide de l’aiguille rouge.
3. Resserrer la vis à ailettes 8.
✓ La butée pivotante est réglée.

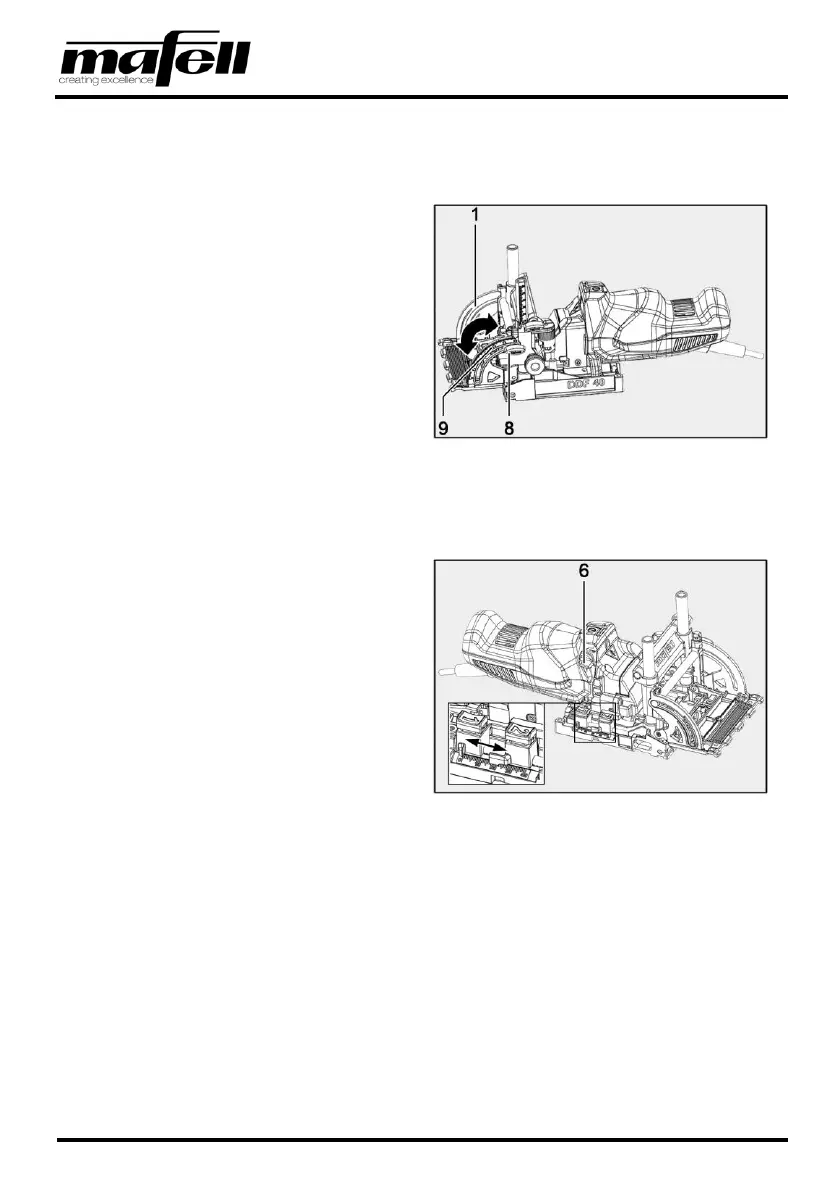

Ill. 43 : réglage de la butée pivotante
4.6 Réglage de la profondeur de perçage
La profondeur de perçage peut être réglée dans une plage de 0 à 40 mm [0 à 1,57 in] en pas de 1 mm [0,04
in].
Pour régler la profondeur de perçage, procéder
de la manière suivante :
1. Appuyer sur la touche de la butée de
profondeur « 2 » et la maintenir appuyée pour
déplacer cette dernière sur la cote de
profondeur plus importante (2 à 40 mm | 0,08 -
1,7 in).
2. Appuyer sur la touche de la butée de
profondeur « 1 » et la maintenir appuyée pour
déplacer cette dernière sur la cote de
profondeur plus importante (0 à 38 mm | 0 -
1,50 in).
3. Si nécessaire, régler le bouton rotatif 6 sur la
profondeur de perçage « 1 » ou « 2 ».
✓ La profondeur de perçage est réglée.
Ill. 44 : Réglage de la profondeur de perçage
