4.7 Réglage en hauteur de la butée pivotante
La hauteur de la butée pivotante et, par conséquent, l’écart de perçage par rapport au plan d’appui, peut être
progressivement réglée par rapport à l’axe de mèche dans une plage entre 6,5 et 60 mm [0,26 et 2,36 in].
Pour régler la hauteur de la butée pivotante,
procéder de la manière suivante :
1. Dévisser la vis à ailettes 3 du réglage de
hauteur.
2. Régler la hauteur de butée pivotante 1 voulue, à
l’aide de la molette de réglage 7.
➢ La hauteur peut être relevée sur la
graduation 2, à l’aide de l’aiguille rouge.
3. Resserrer la vis à ailettes 3.
✓ La hauteur de la butée pivotante est
réglée.

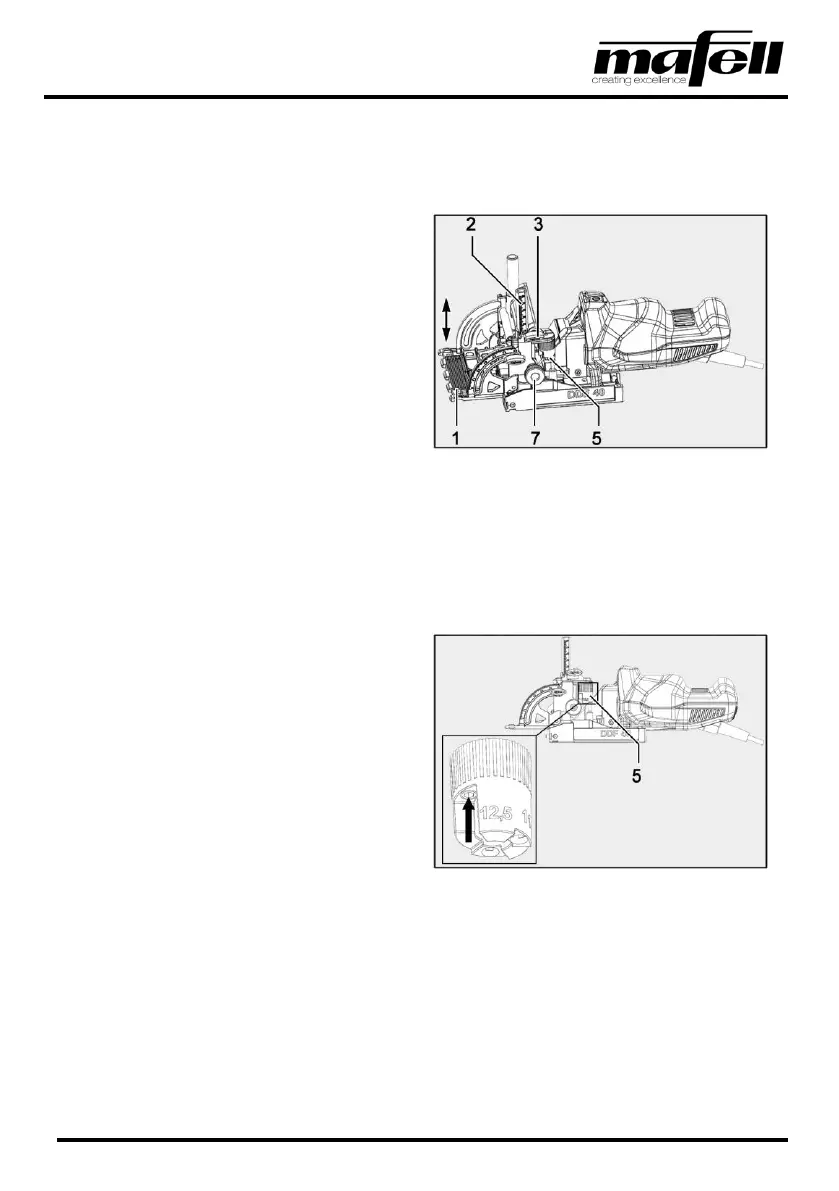

Ill. 45 : réglage de la hauteur de la butée pivotante.
La butée revolver rotative 5 permet de sélectionner parmi cinq écarts réglables :
6,5 mm
[0,26 in]
8 mm
[0,31 in]
9,5 mm
[0,37 in]
11 mm
[0,43 in]
12,5 mm
[0,49 in]
Il est en outre possible de sélectionner un écart
librement réglable. Tourner pour cela la vis dans la
butée revolver, à l'aide de la clé à six pans
d'ouverture de 2,5 fournie.
Ill. 46 : réglage de l’écart sur la butée revolver
