4.7 Ajuste de altura del tope basculante
La altura del tope giratorio y, con ella, la distancia de taladrado hacia la superficie de apoyo, se puede ajustar
de forma continuada en un rango de 6,5 - 60 mm [0.26 - 2.36 in] hacia el eje de la broca.
Para cambiar la altura del tope giratorio, proceder
de la siguiente manera:
1. Aflojar el tornillo de mariposa 3 para ajustar la
altura.
2. Ajustar con la rosca 7 la altura deseada del tope
giratorio 1.
➢ Puede leer la altura en la escala 2 con el
indicador rojo.
3. Vuelva a fijar el tornillo de mariposa 3.
✓ Altura del tope giratorio cambiada.

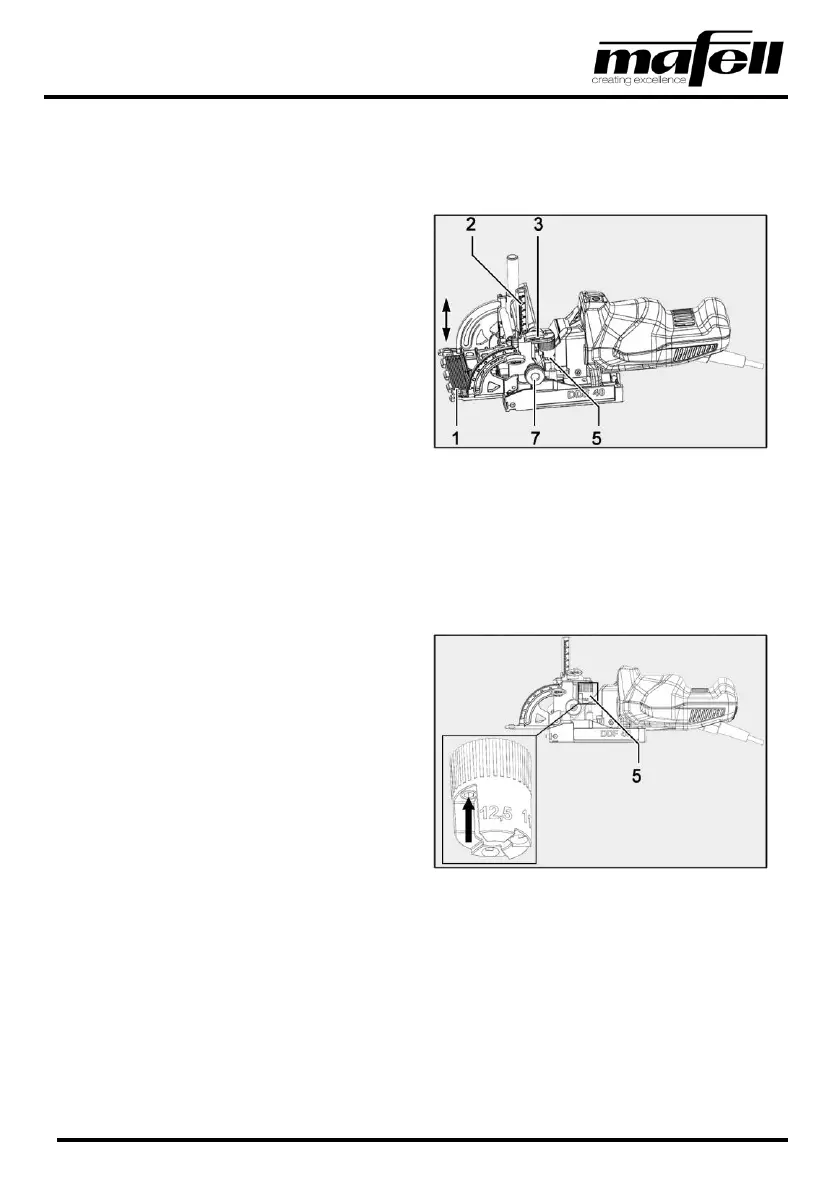

Fig. 78: Cambiar la altura del tope giratorio
Con ayuda del tope circular 5 se pueden ajustar cinco distancias definidas:
También se puede seleccionar la distancia. Para ello,
girar el tornillo en el tope revólver con una llave
hexagonal de boca 2,5.
Fig. 79: Ajustar la distancia del tope revólver
