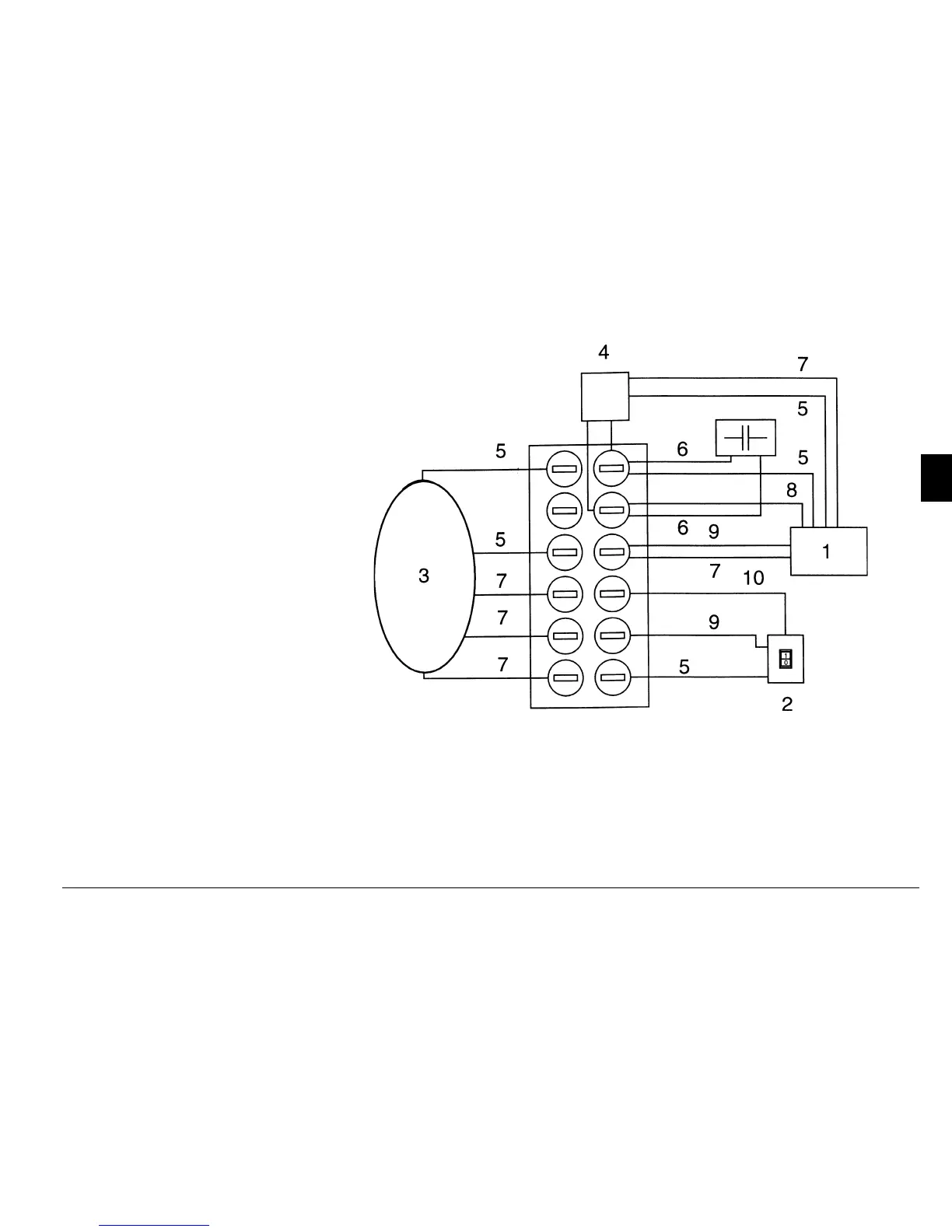

5-2 BRANCHEMENT FILS À LA PLAQUE À BORNES
N.B.: Ce type de connession électrique doit être effectuée par du personnel qualifié
MOTEUR MONOPHASÉ
V 220 50 Hz. HP 3
1 - Moteur monophasé
2 - Interrupteur
3 - Protège moteur
4 - Alimentateur frein moteur
5 - Noir
6 - Blanc
7 - Rouge
8 - Vert
9 - Bleu
10 - Marron
