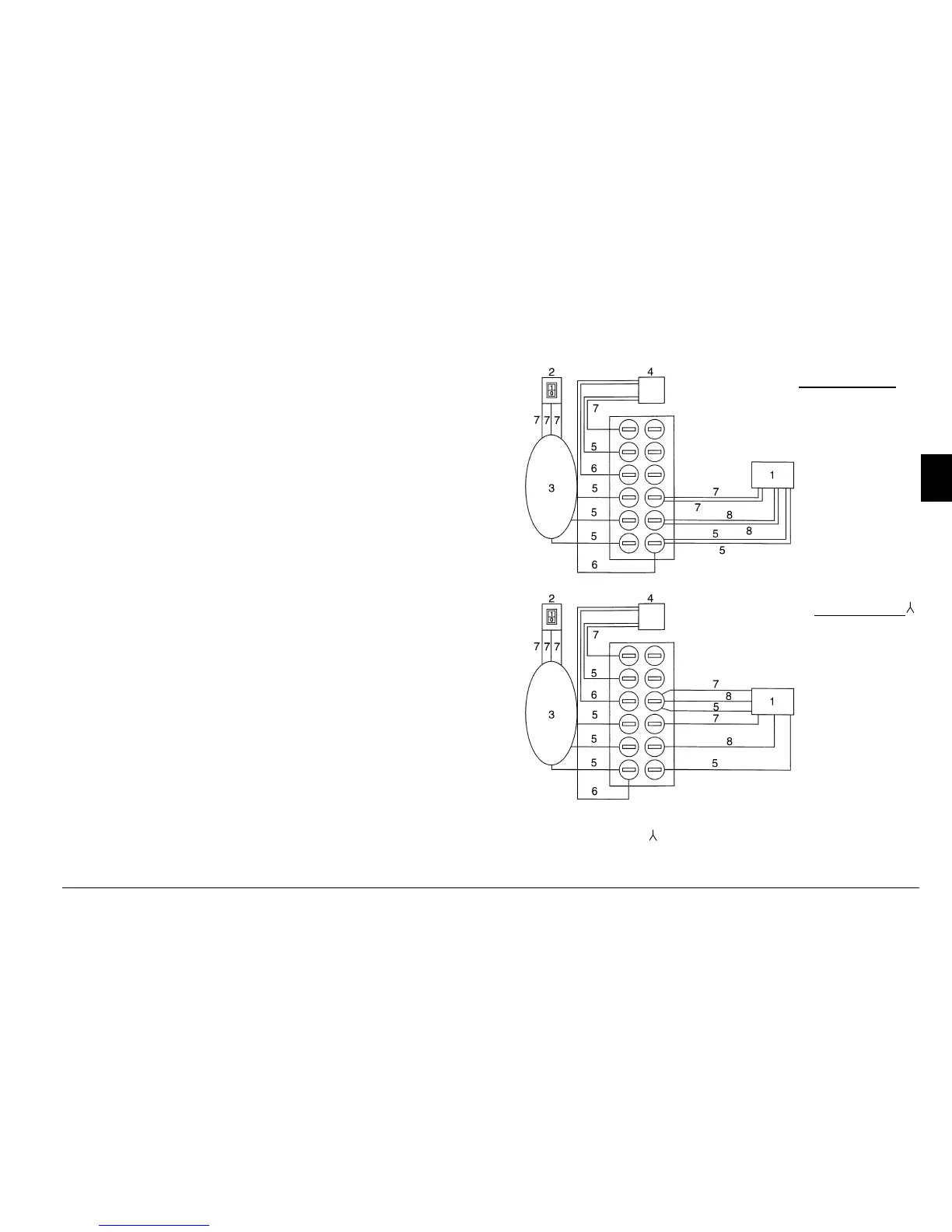

5-4 BRANCHEMENT FILS À LA PLAQUE À BORNES
1 - Moteur triphasé
2 - Interrupteur
3 - Protège moteur
4 - Alimentateur frein moteur
5 - Noir
6 - Blanc
7 - Rouge
8 - Vert
N.B. Si vous modifiez la tension d’alimentation du moteur en changeant le raccordement ∆- à la borne, contrôler l’absorption (A) sur
la plaque du moteur en modifiant le magnétothermique dans la boîte de l’interrupteur de sécurité du moteur! L’opération suivante
doit être exécutée par un personnel qualifié
Moteur triphasé ∆
V 220 - 60 Hz
V 220 - 50 Hz
Moteur triphasé
V 440 - 60 Hz
V 380 - 50 Hz
