Malaguti F10 - CYLINDER HEAD, CYLINDER AND PISTON - ASSEMBLY

6 6/98
MY 50MY 50
MY 50MY 50
MY 50
CY 50CY 50
CY 50CY 50
CY 50
Ausbauen:Ausbauen:
Ausbauen:Ausbauen:
Ausbauen:
•Zylinderkopf (1).
Hinweis: Hinweis:
Hinweis: Hinweis:
Hinweis: Entfernen Sie die Muttern
des Zylinderkopfes, indem Sie diese
durch jeweils 1/2 Drehung lockern.
Hinweis: Hinweis:
Hinweis: Hinweis:
Hinweis: Bevor der Clip des Kolbenzapfens entfernt wird,
ist die Öffnung des Motorgehäuses mit einem sauberen
Tuch zu bedecken, um das Hereinfallen des Ringes in das
Motorgehäuse zu vermeiden.Falls der nicht herausgezogen
werden kann,empliehlt es sich, sich mit einem
entsprechenden kalibrierten Stift zu behelfen.
Verwenden Sie keinen Hammer oder sonstigesVerwenden Sie keinen Hammer oder sonstiges
Verwenden Sie keinen Hammer oder sonstigesVerwenden Sie keinen Hammer oder sonstiges
Verwenden Sie keinen Hammer oder sonstiges
Schlagwerkzeug zum Herausziehen desSchlagwerkzeug zum Herausziehen des
Schlagwerkzeug zum Herausziehen desSchlagwerkzeug zum Herausziehen des
Schlagwerkzeug zum Herausziehen des
Kolbenzapfens.Kolbenzapfens.
Kolbenzapfens.Kolbenzapfens.
Kolbenzapfens.
Ausbauen:Ausbauen:
Ausbauen:Ausbauen:
Ausbauen:
• Ring (1),
•Kolbenzapfen (2),
•Kolben (3),
•Lagerbuchse.
Ausbauen:Ausbauen:
Ausbauen:Ausbauen:
Ausbauen:
•Dichtung (Zylinderkopf) (1),
• Zylinder (2),
•Dichtung (Zylinder).
Rimuovere:Rimuovere:
Rimuovere:Rimuovere:
Rimuovere:
• testa cilindro (1).
Nota:Nota:
Nota:Nota:
Nota: rimuovere i dadi della testa ci-
lindro allentandoli di 1/2 giro per vol-
ta.
Rimuovere:Rimuovere:
Rimuovere:Rimuovere:
Rimuovere:
• guarnizione (testa cilindro) - (1),
• cilindro (2),
• guarnizione (cilindro).
Rimuovere:Rimuovere:
Rimuovere:Rimuovere:
Rimuovere:
• anello (1),
•perno pistone (2),
• pistone (3),
•cuscinetto.
Nota:Nota:
Nota:Nota:
Nota: prima di rimuovere l’anello di fermo perno pistone
coprire l’apertura del carter motore con un panno pulito,
onde evitare che l’anello cada all’interno del carter moto-
re stesso. Nel caso l’estrazione del perno risultasse diffi-
coltosa, si consiglia di utilizzare un’apposita spina cali-
brata.
Non utilizzare martello o altro attrezzo a percussioneNon utilizzare martello o altro attrezzo a percussione
Non utilizzare martello o altro attrezzo a percussioneNon utilizzare martello o altro attrezzo a percussione
Non utilizzare martello o altro attrezzo a percussione
per estrarre il perno pistone.per estrarre il perno pistone.
per estrarre il perno pistone.per estrarre il perno pistone.
per estrarre il perno pistone.

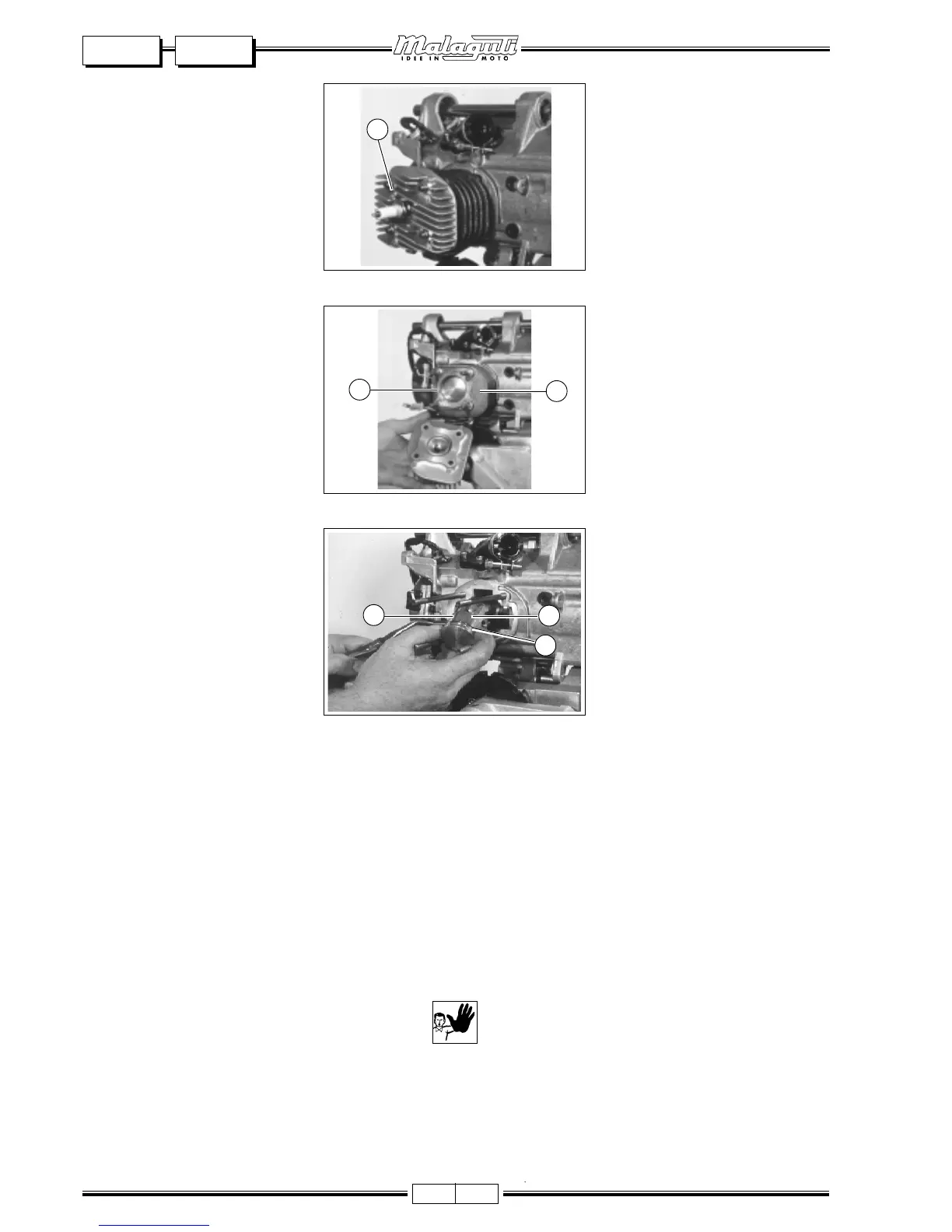

F. 5
F. 6
F. 7
