AXLES/DRIVE SHAFTS/WHEELS AND TIRES CD5515-2/YB5515-2 SERVICE MANUAL
8-2 Published 1-20-2017, Control# 483-02
TECHNICAL DATA
Front Drive Axle
Type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 piece spiral bevel input with epicyclic hub
reduction and inboard braking
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rigid pad mount
Number of steering cylinders. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Weight (dry, with no steering cylinders and without wheels) . . . . . . . 420 kg (926 lb) approximate
Half (Axle) shaft braking/type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 plate (each half shaft). Standard retraction type.
Input type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1480 half yoke
Toe-in. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0°
Caster angle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0°
Camber angle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1°
King pin inclination. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0°
Hub reduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.4:1
Overall ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13.7:1
Crownwheel and pinion ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.538:1
Number of teeth:
Crownwheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Pinion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Rear Drive Axle
Type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Spiral bevel input with epicyclic hub reduction
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pin mount
Number of steering cylinders. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Weight (dry, with no steering cylinders and without wheels) . . . . . . . 450 kg (992 lb) approximate
Hub brakes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 plate (each hub) standard retraction type.

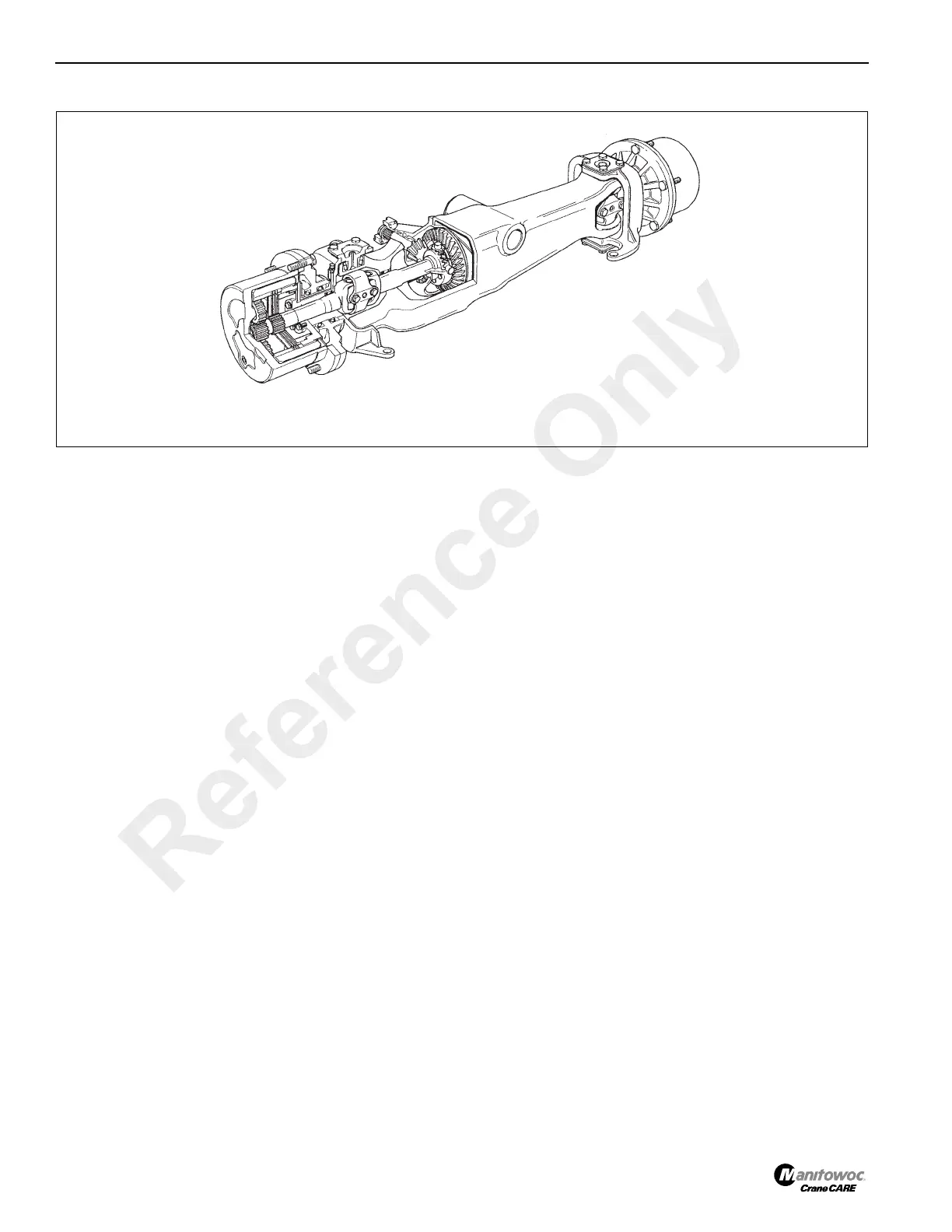

FIGURE 8-2
a0166
Rear Drive Axle
Reference Only
