Montaje

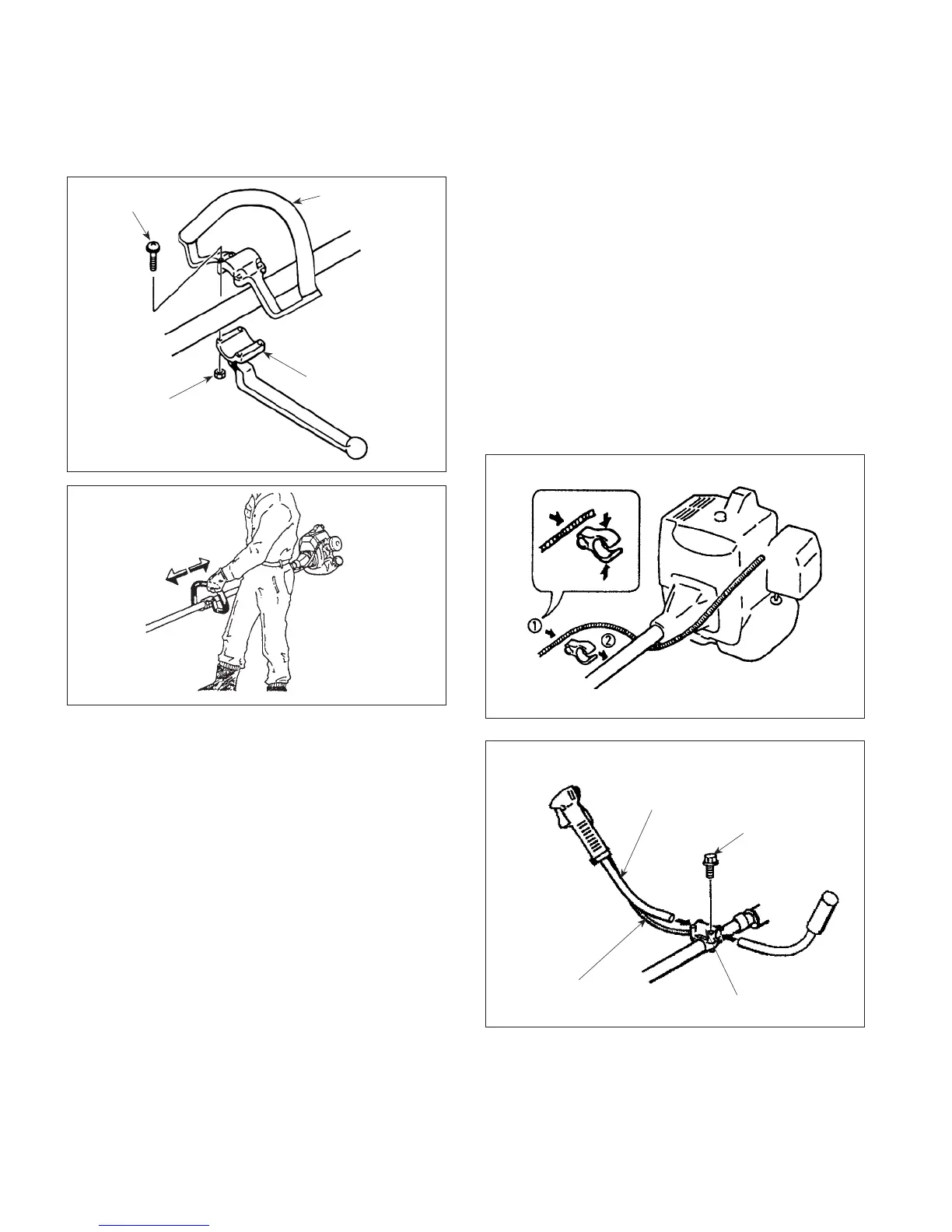

Instalación del manijar en forma
1. Coloque el Manillar en Forma y el Agarradera
Inferior en el eje aproximadamente 9 pulga-
das (22.8 cm) a partir del final del gatillo del
Acelerador e Interruptor de parada para una
posición de mango inicial.
2. Instale los cuatro tornillos y nueces. Deje los tor-
nillos a prueba del dedo.
3. Coloque de nuevo el Manillar en Forma o abajo
el árbol motor a el la posición más cómoda, pero
no más cerca que 9 pulgadas (22.8 cm) a partir del
final del interruptor de parada.
4. Apriete los tornillos y nueces.
Instalación del manijar
IMPORTANTE: Tenga cuidado de no dañar el cable
del acelerador y los cables del interruptor de parada
cuando remueva el manijar de la caja de cartón.
1. Afloje los cuatro tornillos que se encuentra sobre
el soporte de la abrazadera.
2. Inserte en el soporte de la abrazadera, las manijas,
izquierda y derecha.
3. Ajuste las manijas a la posición deseada, luego
apriete los cuatro tornillos.
4. Asegure el conjunto del cable como se ve en la
figura.
— ES-11 —
Cable de Acelerador
Completo
Abrazaderas
Tornillos (4)
Manijas de cuerno
Manillar en Forma
Tornillo (4)
Tuerca(4)
Agarradera Inferior
