Maruyama B42L - Montage du Dispositif de Coupe

— FR-13 —
Montage du dispositif de coupe
Tête du coupe-bordures
[B42L, B42]
IMPORTANT: s'assurer que la tête de coupe est
prévue pour une ROTATION A GAUCHE (dans le
sens anti-horaire) vue de la position de l'opérateur,
et qu'elle est munie d'un M10 à filetage à gauche.
1. Déposer le écrou de fixation de la lame et le sta-
bilisateur de l'arbre attachant du renvoi d'angle.
(garder l' écrou de fixation de la lame et le stabi-
lisateur)
Remarque: le écrou de fixation de la lame
présente un filetage à gauche.
2. Aligner le trou situ sur le côté de l'adaptateur
du moyeu avec le trou de guidage dans le renvoi
d'angle.
3. Insérer la goupille d'arrêt (φ6 mm) dans le trou de
l'adaptateur du moyeu et le trou de guidage dans le
renvoi d'angle pour bloquer l'arbre attachant.
4. Introduire la tête de coupe dans l'arbre attachant,
puis serrer la tête de coupe à la main.
Remarque: la tête de coupe présente un filetage
à gauche.
5. Retirer la goupille d'arrêt (φ6 mm) de l'adaptateur
du moyeu du renvoi d'angle.
[B42A]
IMPORTANT: s'assurer que la tête de coupe est
prevue pour une ROTATION A GAUCHE (dans Ie
sens anti-horaire) vue de la position de l'operateur,
et qu'elle est munie d'un M8 it filetage it gauche.
1. Deposer Ie ecrou de fixation de la lame et la ron-
delle de I'arbre attachant du renvoi d'angle.
2. Aligner Ie trou sltue sur Ie cote de I'adaptateur du
moyeu avec la rainure de guidage dans Ie renvoi
d'angle.
3. lnserer la goupille d'arret (φ3,5 mm) dans Ie trou
de I'adaptateur du moyeu et la rainure de guidage
dans Ie renvoi d'angle pour bloquer I'arbre can-
nele,
4. Introduire I'adaptateur de la tete de coupe dans
I'arbre cannele, puis serrer la tete de coupe a la
main. Remarque: I'adaptateur de la tete de coupe
presents un filetage it gauche.
5. Retirer la goupille d'arret (φ3,5 mm) de
I'adaptateur du moyeu du renvoi d'angle.
AVERTISSEMENT
DANGER POTENTIEL
•
Si la tête du coupe-bordures n’est pas bien ser-
rée, en cours d’utilisation, elle peut se détacher
du coupe-bordures/débroussailleur.
CE QUI PEUT SE PASSER
• Ceci peut causer des dommages de la
propriété ou blesser des personnes.
COMMENT ÉVITER LE DANGER
• Assurez-vous que la tête du coupe-bor-
dures est bien serrée à la pièce de fixa-
tion dans le carter.

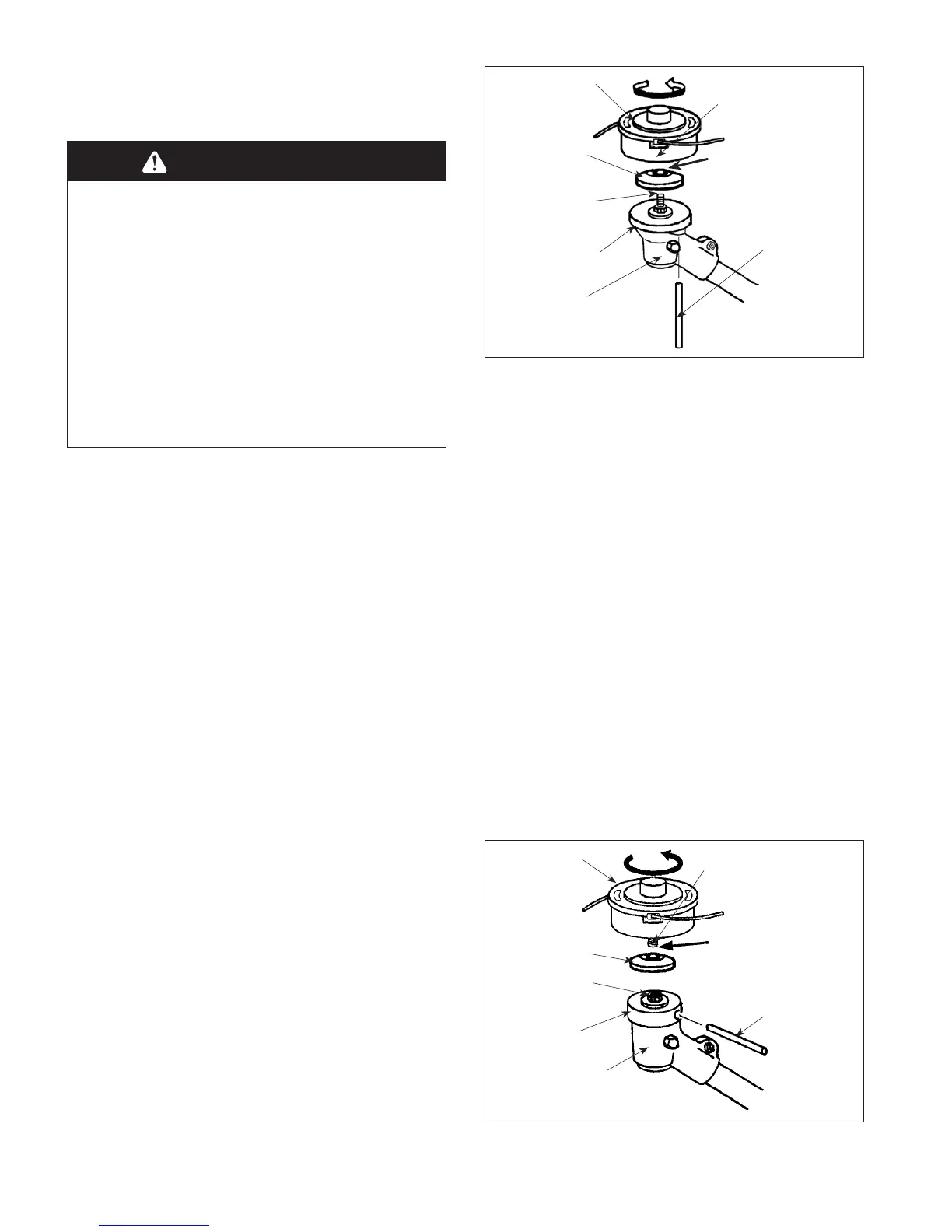

Renvoi d'angle
Goupille d'arrêt
(
φ
3.5 mm)
Filetage à gauche
Adaptateur du
moyeu
Adaptateur de la tête de
coupe
Tete de coupe
Rondelle
Arbre cannelé
Renvoi
d'angle
Goupille d'arrêt
(
φ
6 mm)
Filetage à gauche
Adaptateur
du moyeu
Adaptateur de
la tête de coupe
Tête de coupe
Rondelle
Arbre
attachant
