— FR-11 —
Montage

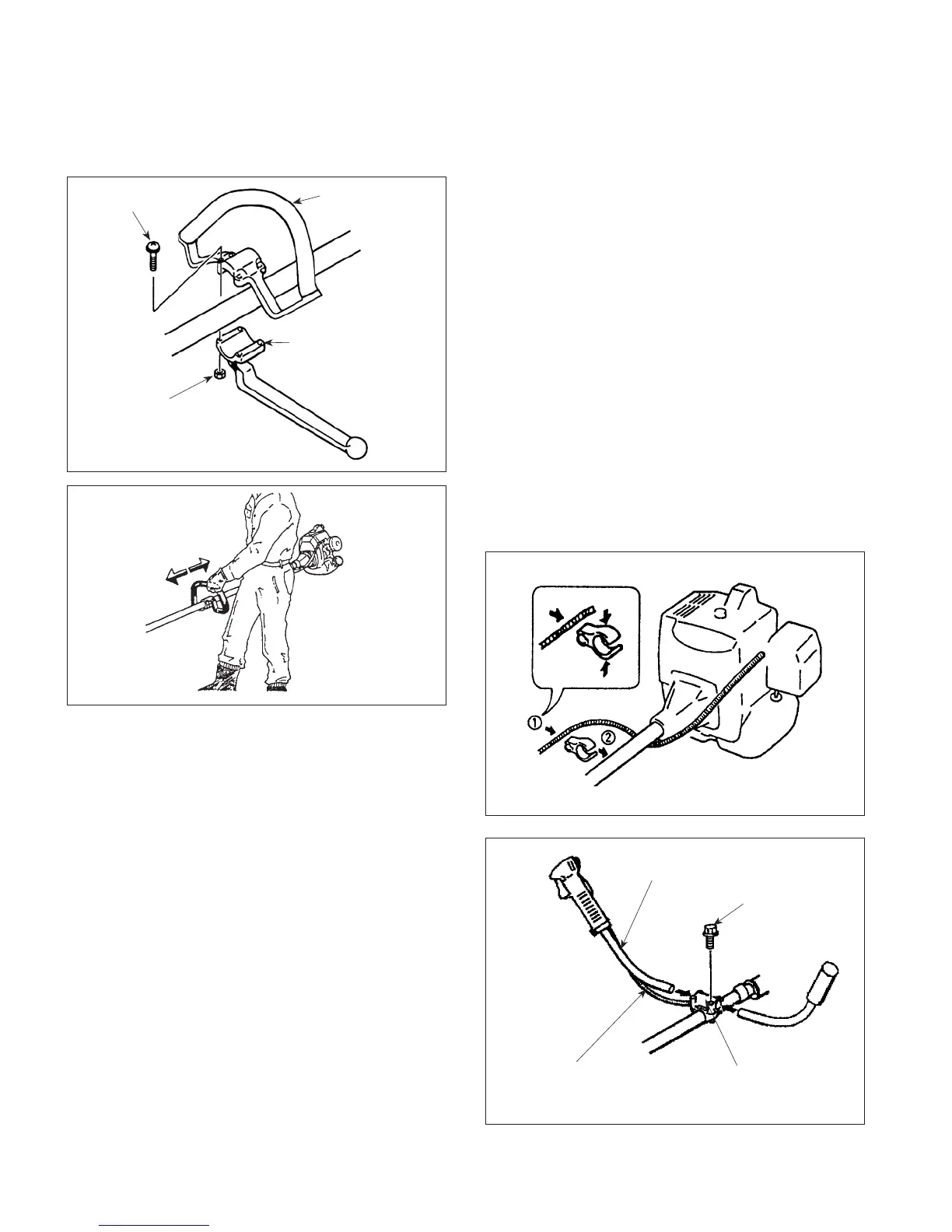

Montage de la poignée avant
1. Placez l'poignée avant et le collier de serrage
inférieur sur le puits environ 9 pouces (22.8 cen-
timètres) à partir de la fin du Commande des gaz
et bouton d’arrêt d’urgence pour une position de
poignée initiale.
2. Installez les quatre vis et les ecrou. Quittez les vis
étanchées au doigt.
3. Replacez l' poignée avant en haut ou en bas l'arbre
de transmission à le la position la plus confortable,
mais pas plus près que 9 pouces (22.8 centimètres)
à partir de la fin du changement d'arrêt.
4. Serrez les vis et les ecrou.
Montage de la poignée guidon
IMPORTANT: Faites attention à ne pas endommag-
er le câble des gaz et les câbles du bouton d’arrêt
d’urgence lorsque vous ôtez la poignée guidon de la
boîte d’emballage.
1. Dévissez quelque peu les quatre vis en haut du
support de fixation.
2. Insérez les parties gauche et droite de la poignée
guidon dans le support de fixation. Veuillez noter
que la poignée guidon avec la commande des gaz
et le bouton d’arrêt d’urgence doivent être placés
du côté droit du coupe-bordures/débroussailleur.
3. Réglez la poignée guidon dans la position souhai-
tée, puis serrez les quatre vis.
4. Fixez le câble de la manette des gaz tel que mon-
tré.
Câbles du bouton d'arrêt d'urgence
et support de fixaation du câble
d'accélération
Support de fixation
Vis (4)
Poignée guidon
Poignée avant
Vis (4)
Ecrou (4)
Collier de serrageinférieur
