Maruyama B42L - Lame du Débroussailleur

Lame du débroussailleur
[B42L, B42]
1. Déposer le écrou de fixation de la lame, le stabi-
lisateur et la rondelle de l'arbre attachant du renvoi
d'angle.
Remarque: le écrou de fixation de la lame
présente un filetage à gauche.
2. Monter la lame de coupe sur l'adaptateur du
moyeu, puis remonter la rondelle, le stabilisateur,
ainsi que le écrou de fixation.
3. Aligner le trou situé sur le côté de l'adaptateur
du moyeu avec le trou de guidage dans le renvoi
d'angle.
4. Insérer la goupille d'arrêt (
φ 6 mm) dans le trou de
l'adap-tateur du moyeu et le trou de guidage dans
le renvoi d'angle pour bloquer l'arbre attachant.
5. Serrer le écrou de fixation de la lame.
6. Retirer la goupille d'arrêt (φ6 mm) de l'adaptateur
du moyeu du renvoi d'angle.
[B42A]
1. Deposer Ie boulon de fixation de la lame, l'ecrou bornbe
et la rondelle de I'arbre cannele du renvoi d'angle.
Remarque: Ie boulon de fixation de la lame pre-
sente un filetage 6 gauche.
2. Monter la lame de coupe sur I'adaptateur du
moyeu, puis remonter la rondelle, l'ecrou bornbe
ainsi que Ie boulon de fixation.
3.
Aligner Ie trou situe sur Ie cote de I'adaptateur du moyeu
avec la rainure de guidage dans Ie renvoi d'angle.
4. lnserer la goupille d'arret (φ3,5 mm) dans Ie trou de
I'adaptateur du moyeu et la rainure de guidage dans
Ie renvoi d'angle pour bloquer I'arbre cannele.
5. Serrer Ie boulon de fixation de la lame.
6. Retirer la goupille d'arret (φ3,5 mm) de
I'adaptateur du moyeu du renvoi d'angle.
ATTENTION
DANGER POTENTIEL
•
Si la lame du débroussailleur n’est pas
bien serrée, en cours d’utilisation, elle
peut se détacher du débroussailleur.
CE QUI PEUT SE PASSER
• Ceci peut endommager la propriété ou
blesser des personnes.
COMMENT ÉVITER LE DANGER
• Assurez-vous que la lame du débrous-
sailleur est bien fixée sur la pièce de
fixation dans le carter.
AVERTISSEMENT
DANGER POTENTIEL
•
La lame du debroussailleur est affllee.
CE QUI PEUT SE PASSER
• Un contact avec une lame affilee peut
causer une blessure corporelie.
COMMENT EVITER LE DANGER
•
Portez des gants lorsque vous manipulez la lame.

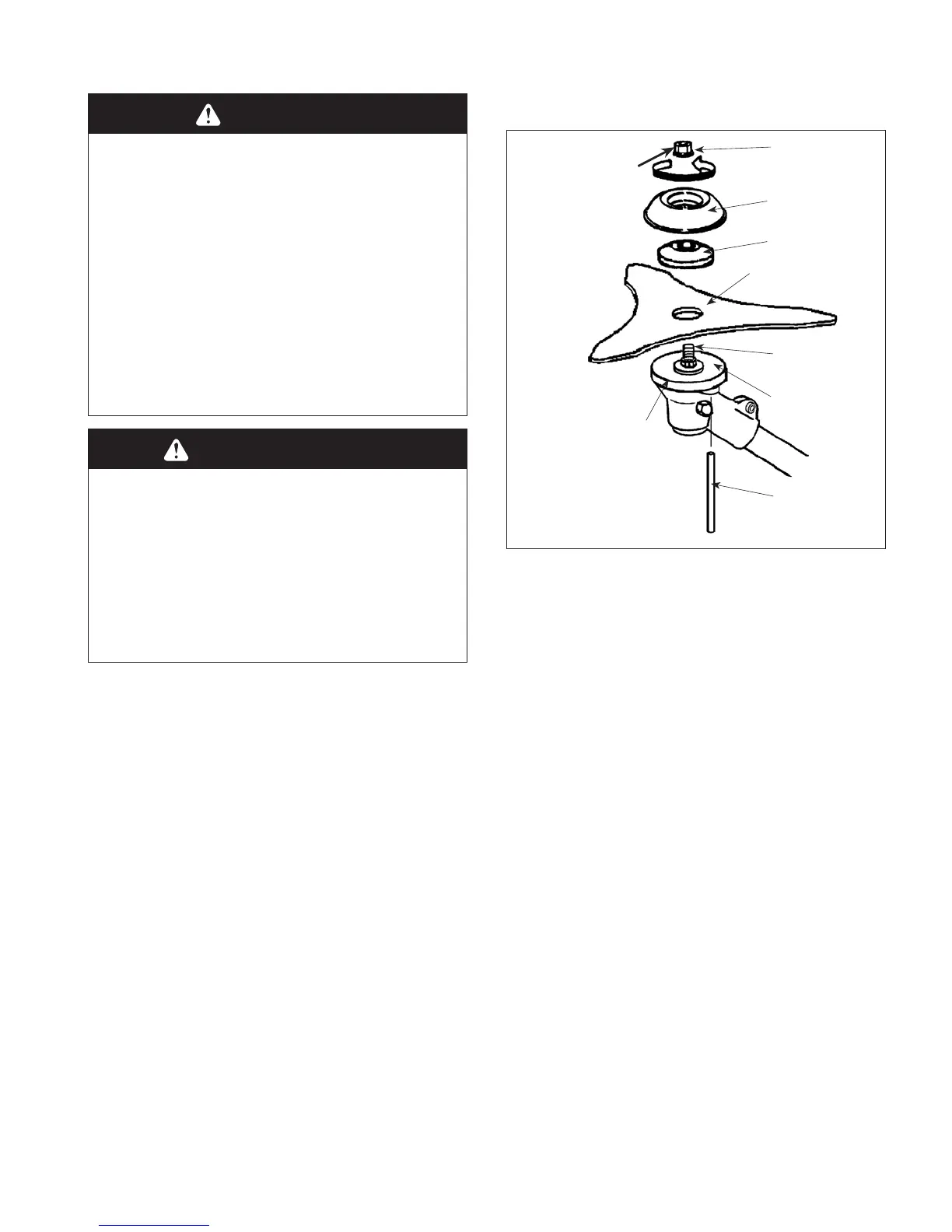

Renvoi
d'angle
Écrou de fixation
de la lame
Stabilisateur
Lame de coupe
Goupille d'arrêt
(
φ
6 mm)
Filetage à
gauche
Rondelle
Adaptateur
du moyeu
Arbre
attachant
— FR-14 —
