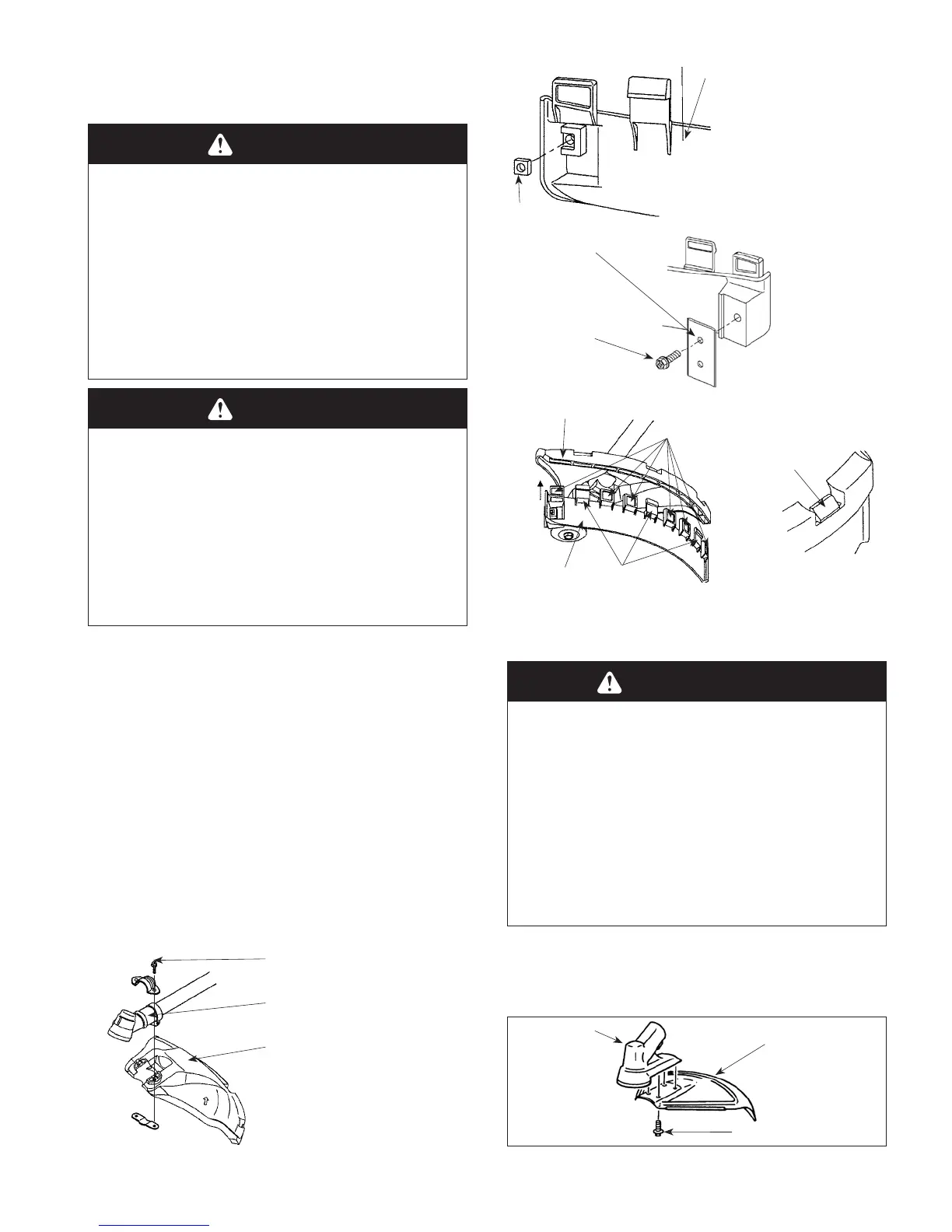

Maruyama B42L - Montaje del Protector

Montaje del Protector
[B42L, B42]
Protector de la Cuchilla
Fije el protector de la cuchilla a la caja del equipo rotor con
dos tornillos M6 x 30 como se indica en la ilustración Fig 1.
Protector Cabezal de Nylon
(Instale la cuchilla que limita la longitud del hilo sobre
la extensión del protector.)
1. Coloque la tuerca cuadrada en la extensión del
protector. Ver Fig.2
2. Coloque la cuchilla que limita la longitud del
nylon utilizando el tornillo de M5x20 bloqueado
con la tuerca cuadrada. Ver Fig. 2 y Fig. 3.
3. Coloque la extensión del protector en los agujeros
como se muestra en la fig 4. Asegurándose que las
pestañas Fig. 5 entran en la posición correcta.
Montaje del Protector
[B42A]
Protector de la Cuchilla
Fije el protector de la cuchilla a la caja del equipo rotor
con cuatro tornillos M5 x 10.
— ES-12 —
CUIDADO
PELIGRO POTENCIAL
• La cuchilla está muy afilada.
QUÉ PUEDE PASAR
• El contacto con la lámina podría causar
cortes serios o daños corporales.
CÓMO PUEDO EVITAR ESTE PELIGRO
• Guarde las manos, los pies, y la ropa
ausente de la lámina.
CUIDADO
PELIGRO POTENCIAL
• Objetos no deseados pueden ser lanza-
dos por la Recortadora/Desbrozadora
QUÉ PUEDE PASAR
• Los objetos lanzados pueden causar
heridas daños personales
CÓMO PUEDO EVITAR ESTE PELIGRO
•
No realice ningún trabajo sin el protector de la
Recortadora/Desbrozadora en lugar correcto.
Tornillo M6 x 30 (dos)
Caja de Engranaje
Protector de la Cuchilla
Extensión protector
Tuerca cuadrada
Cuchilla
M5 x 20 Tornillo
Protector de la Cuchilla
Fig.1
Gancho
Extensión protector
Gancho
Fig.2
Fig.3
Fig.4
Gancho
Fig.5
Caja Engranajes
Tornillos (4)
Protector de la Cuchilla
ADVERTENCIA
PELIGRO POTENCIAL
• Objetos no deseados pueden ser lanza-
dos por la Recortadora/Desbrozadora
QUÉ PUEDE PASAR
• Los objetos lanzados pueden causar
heridas daños personales
CÓMO PUEDO EVITAR ESTE PELIGRO
•
No realice ningún trabajo sin el protector de la
Recortadora/Desbrozadora en lugar correcto.
