Cuchilla Cortadora
[B42L, B42]
1.
Quite la tuerca de la cuchilla, el estabilizador y la aran-dela
abrazadera del eje rotor localizado en la caja de engranaje.
Nota: La tuerca de la cortadora tiene rosca
de giro a la izquierda.
2. Fije la cuchilla de la Desbrozadora al adaptador
maestro, después vuelva a fijar la arandela abraza-
dera, el estabilizador y la tuerca de la cortadora.
3. Alinee la apertura en el adaptador maestro con la
agujero guía en la caja de la recambios.
4. Inserte la clavija de φ6 mm en el agujero del
adaptador maestro y la agujero guía en la caja de
engranaje para fijar el eje rotatorio.
5. Apriete la tuerca de la cuchilla.
6. Quite la clavija de φ6 mm del adaptador maestro
y de la caja de engranaje.
[B42A]
1.
Retire el cabezal de la cuchilla, estabilizador y abrazadera
del eje giratorio fuera de la caja de engranajes.
Nota: El cabezal de la cuchilla tiene rosca
hacia la izquierda.
2. Instale la cuchilla de la cortadora sobre el adap-
tador principal, luego reinstale la abrazadera, el
estabilizador y el cabezal de la cuchilla.
3. Alinee el orificio del adaptador principal con el
hueco guía de la caja de engranajes.
4. Inserte la clavija de 3.5 mm en el orificio del
adaptador principal y el hueco guía de la caja de
engranajes para bloquear el eje giratorio.
5. Apriete el cabezal de la cuchilla.
6. Retire la clavija de 3,5 mm del adaptador principal
y la caja de engranajes.
ADVERTENCIA
PELIGRO POTENCIAL
•
Si la cuchilla de la cortadora no está apre-
tada adecuadamente, puede soltarse de la
cortadora durante su utilización.
QUÉ PUEDE OCURRIR
• Esto puede producir daños sobre
propiedades o daños corporales.
CÓMO EVITAR EL PELIGRO
• Asegúrese de que la cuchilla cortadora
está sujeta de forma segura al eje girato-
rio de la caja de engranajes.
ADVERTENCIA
PELIGRO POTENCIAL
•
La cuchilla de la cortadora está muy afilada.
QUÉ PUEDE OCURRIR
• El contacto con la cuchilla afilada puede
producir daños corporales.
CÓMO EVITAR EL PELIGRO
•
Utilice guantes cuando maneje la cuchilla.

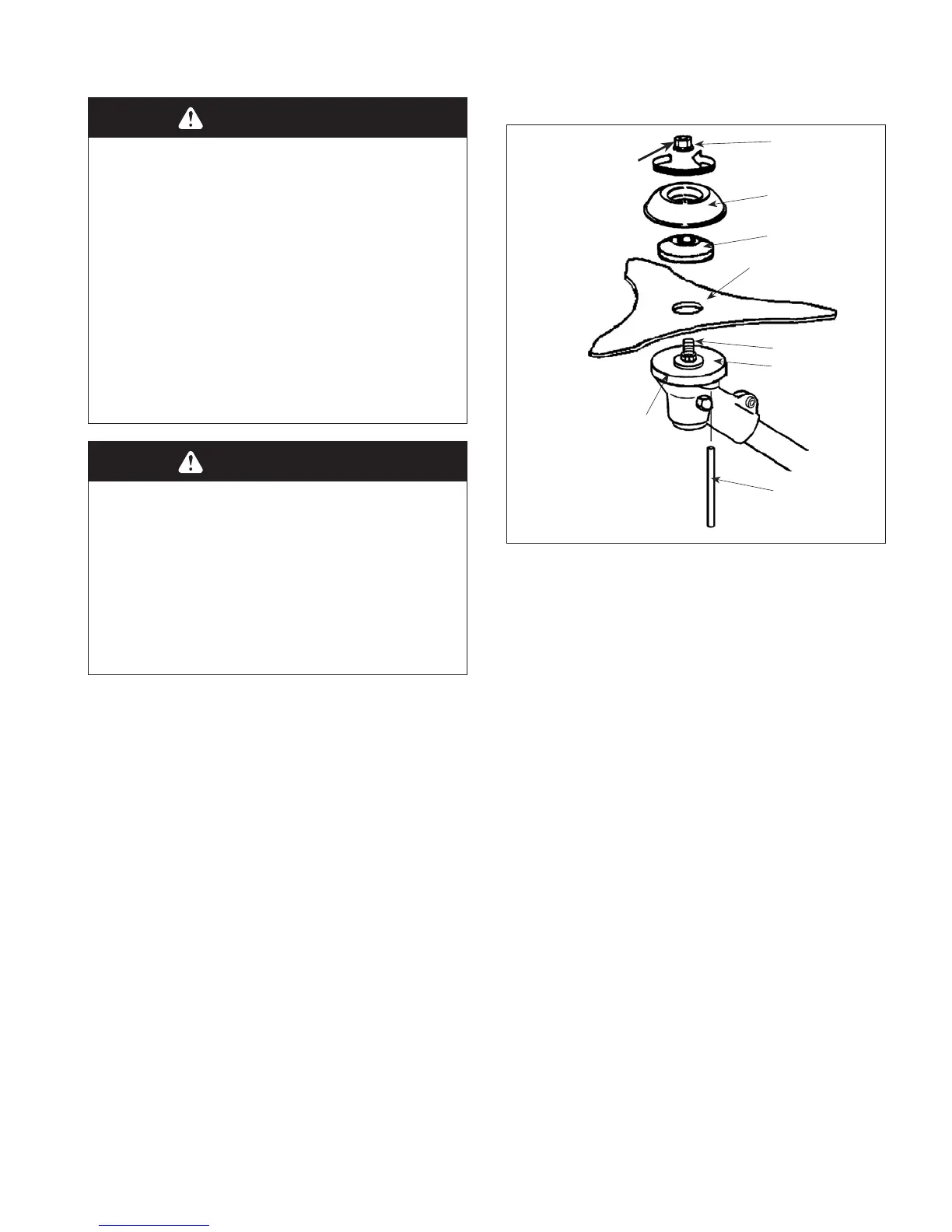

Caja de
Engranaje
Tuerca de la
Cuchilla
Estabilizador
Cuchilla de la
Desbrozadora
Cav. Fixação
(cav.
φ
6mm )
Rosca de giroa
la izquierda
Arandela
Adaptador
Maestro
Eje rotor
— ES-14 —
